想要轻松更改 eplan 中元件的线圈到关联触点的距离吗？php小编百草现为大家带来教程，一步一步指导您轻松实现这一操作。本教程将涵盖以下内容：问题：如何在 eplan 中更改元件的线圈到关联触点的距离？介绍：此教程提供了清晰简明的步骤，帮助您解决这一问题，优化您的设计并提高效率。引导：请继续阅读以下详细内容，了解具体的更改步骤，并掌握轻松调整元件线圈与触点距离的技巧。
首先选择需修改的元件(继电器或接触器)，然后双击，出现器件属性界面。

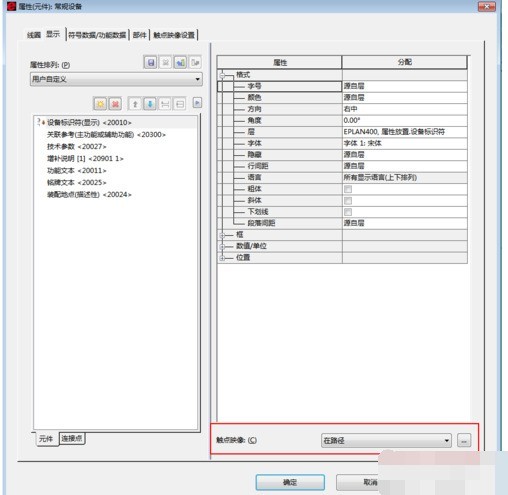

选择显示，然后右下角有个触点映像。

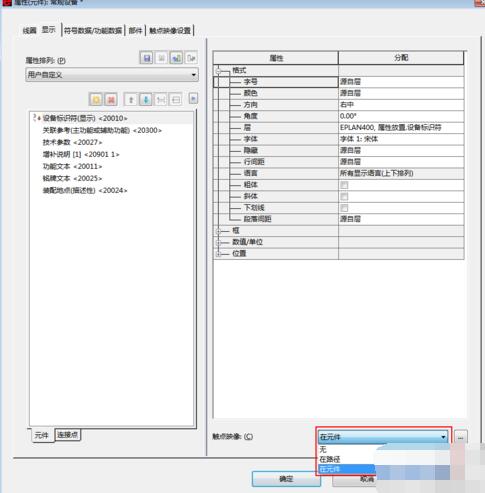

点击触点映像后面的选择框中的倒三角，选择【在元件】，则关联触点在元器件的右边位置。

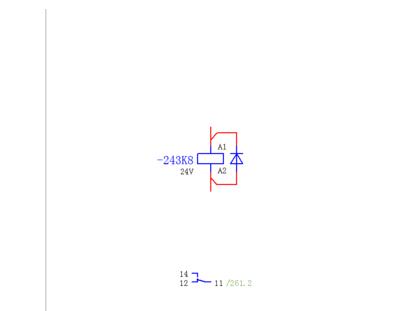

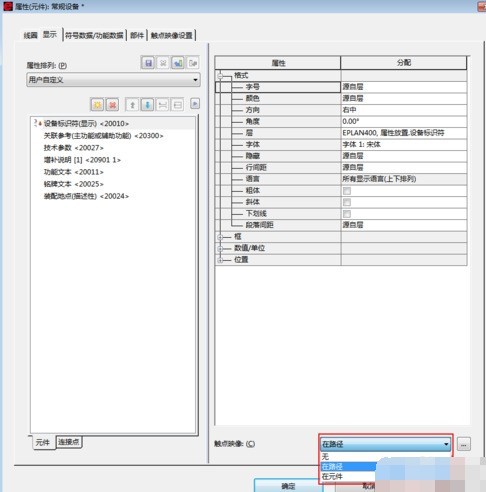

点击触点映像后的选择框中的倒三角，选择【在路径】，则关联触点在元器件的垂直下方位置。

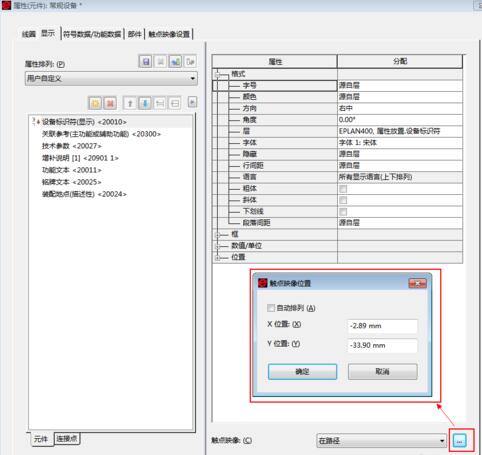

点击触点映像最右边的三点标志，进入触点映像位置设置框，然后修改X位置与Y位置的数值，就能修改器件与关联触点之间的距离。
还有个快捷键，即【Ctrl+B",可移动关联触点的位置，达到修改器件与关联触点之间的距离。
以上就是Eplan更改元件的线圈到关联触点的距离的简单教程的详细内容，更多请关注php中文网其它相关文章！
