eplan electric p8教程：创建部件2d宏对于eplan electric p8用户来说，创建部件2d宏是至关重要的。宏的创建可以简化设计流程、提高效率并确保部件表示的标准化。本教程将指导您完成在eplan electric p8中创建部件2d宏的详细步骤。从了解宏的基础知识到定义图形表示和属性，本教程将提供全面了解部件2d宏的创建过程。通过遵循以下详细说明，您将能够创建自定义宏，从而优化您的eplan electric p8设计工作流程。

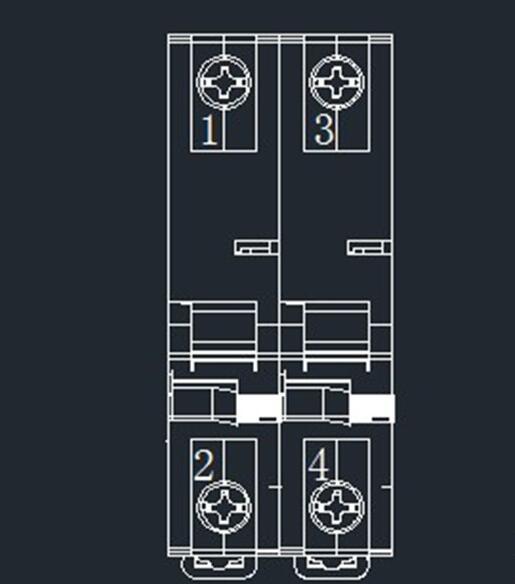

首先，在CAD新模板中绘制1:1仿真模型

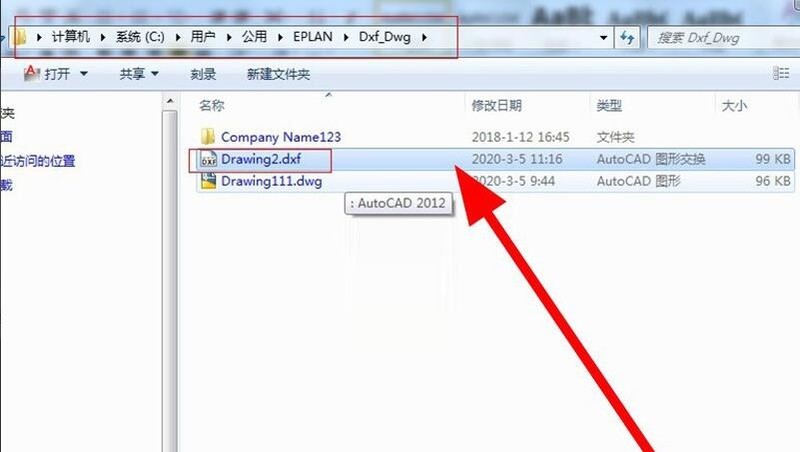

绘制完成后另存为DXF格式，并保存在EPLAN安装文件文件夹Dxf_Dwg中(没有该文件夹的可保存在Electric P8文件夹中)

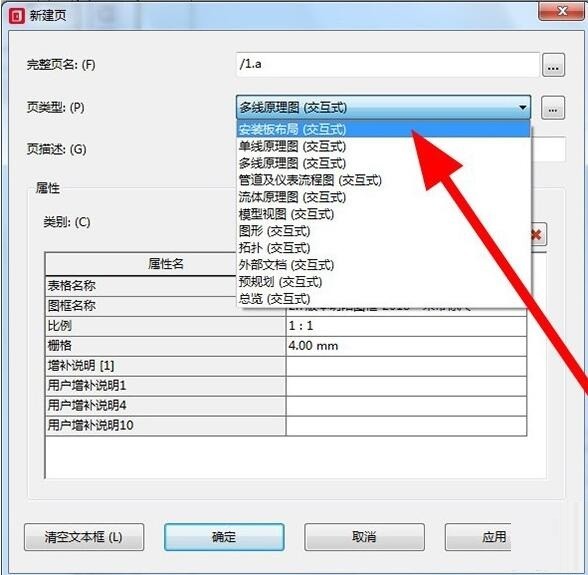

打开EPLAN，并新建页，页类型选择【安装板布局】

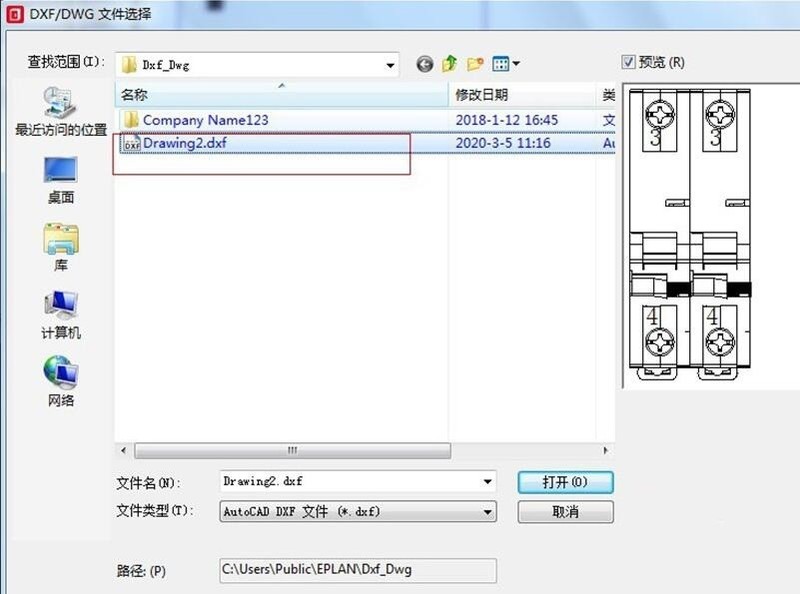

在EPLAN的菜单栏中选择【插入-图形-DXF/DWG】，选择前面保存CAD模型的文件夹(Dxf_Dwg或Electric P8)，选择前面绘制的1:1仿真模型，接着导入

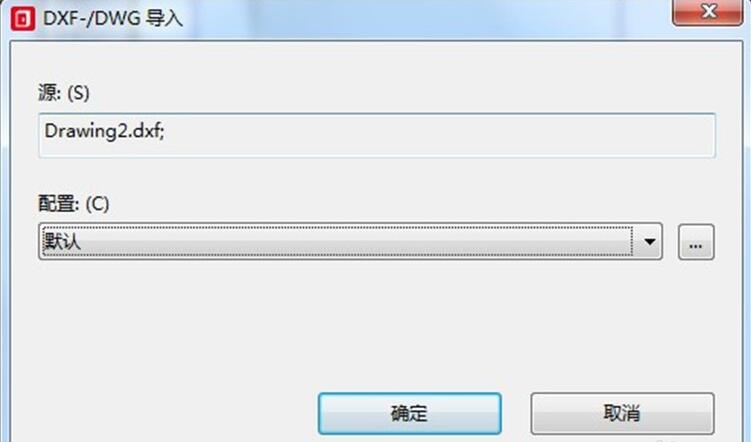

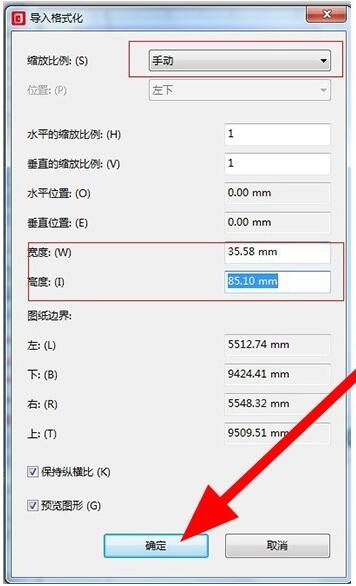

在导入的窗口点击【确定】后，会弹出导入格式化的窗口，缩放比例选择手动，这样便于查找器件，把【宽度、高度】的信息补充完整，点击【确定】

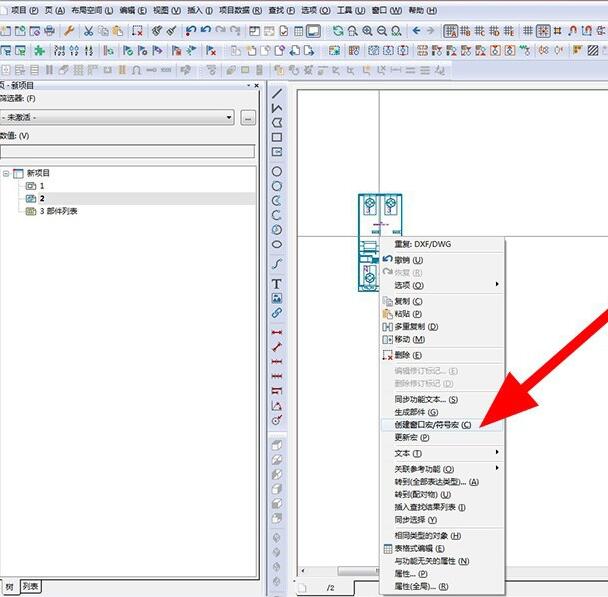

把导入的器件放置在安装板布局一页任意位置，选中器件，右键选择【创建窗口宏/符号宏】

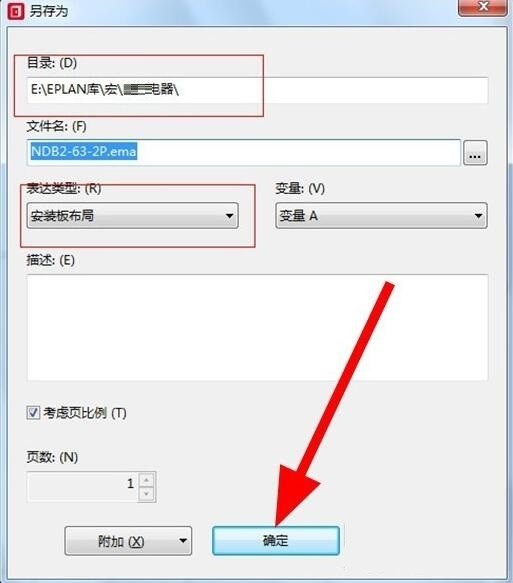

保存到第一步在E盘创建的文件夹【宏】里面，表达类型选择【安装板布局】，宏文件命名以器件型号命名
以上就是eplan electric p8怎么创建部件2D宏 eplan electric p8教程的详细内容，更多请关注php中文网其它相关文章！
