在电气设计中，画双绞屏蔽线可能是一个挑战。eplan electric p8中提供的强大功能可以帮助您轻松完成此任务。本文将指导您了解在eplan electric p8中绘制双绞屏蔽线的步骤，包括从图库中插入符号、定义连接类型并分配属性。通过遵循本指南，您可以有效且准确地绘制双绞屏蔽线，确保您的电气设计准确无误。

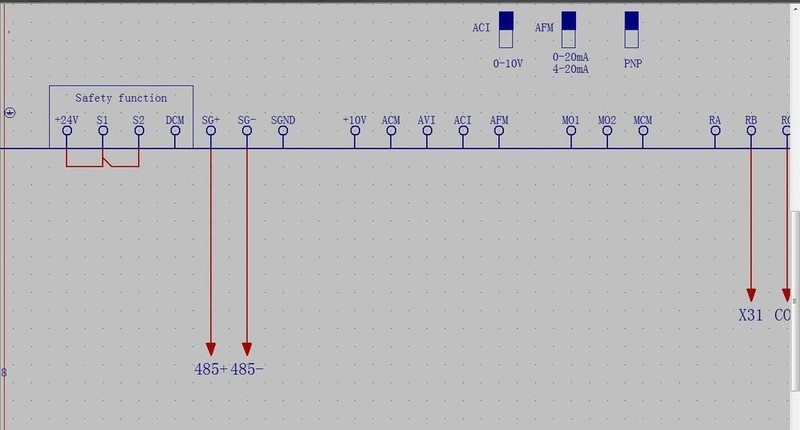

首先，绘制2条导线，用于制作双绞线，分别为485+和485-。

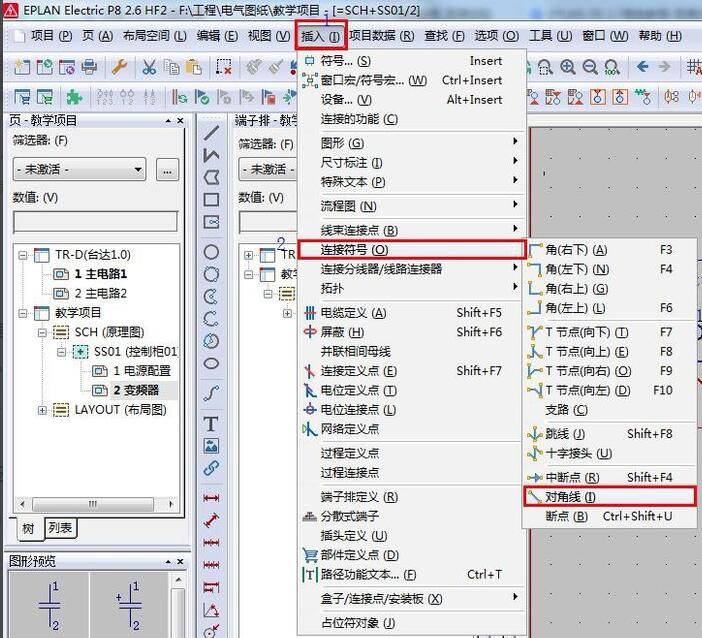

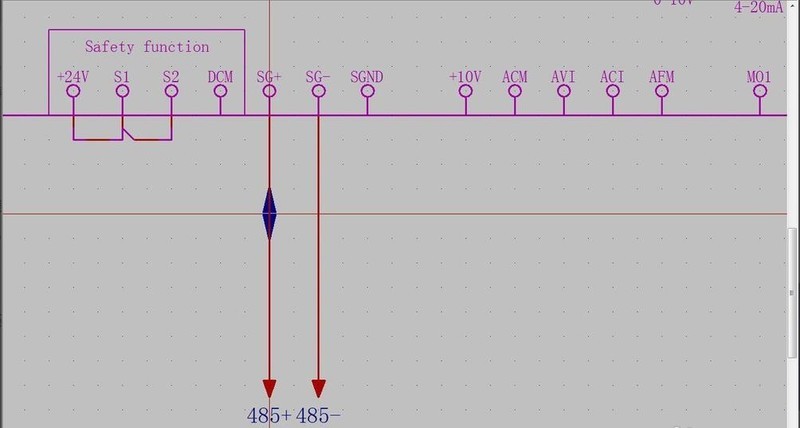

分别点击，选取对角线功能。

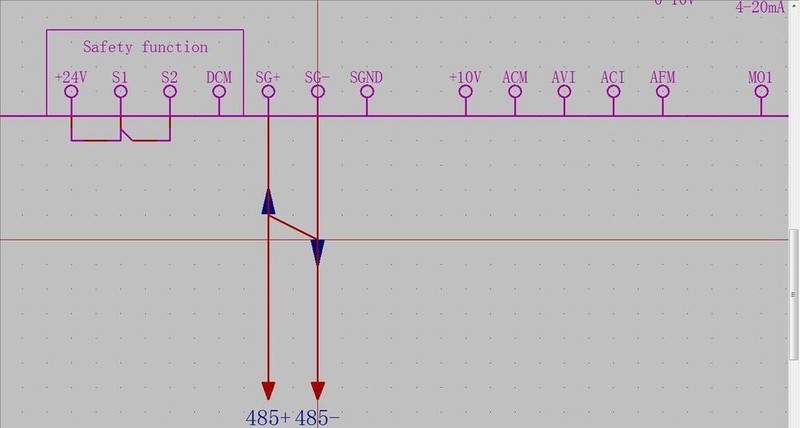

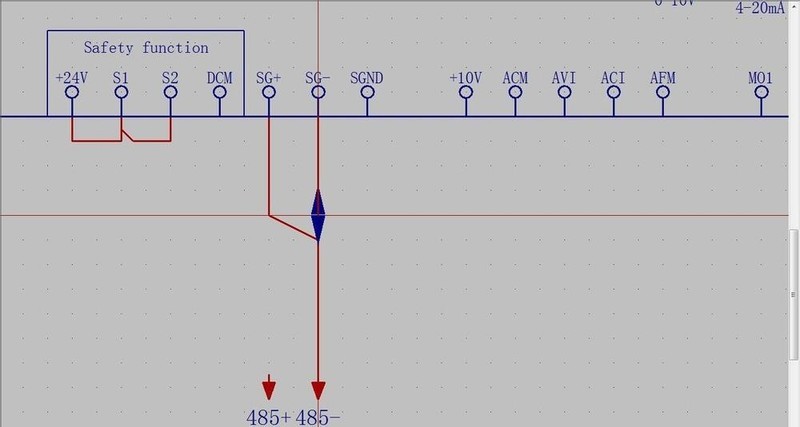

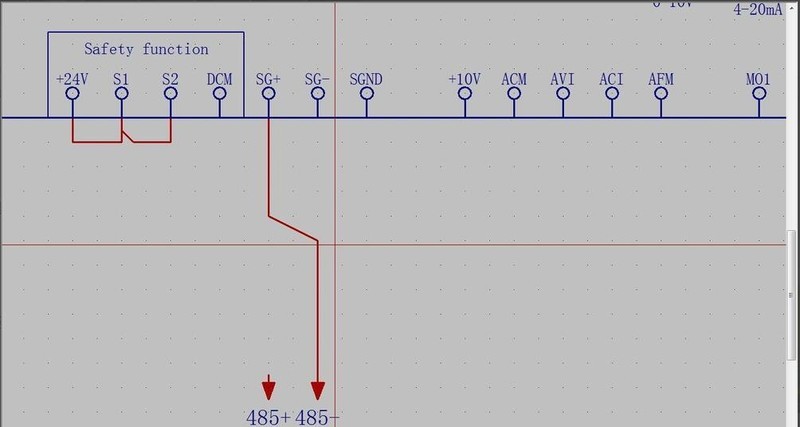

在适当的位置点击鼠标左键，确定其实点，再移到另外一条导线上，点击鼠标左键。这样就放置好一边的导线。

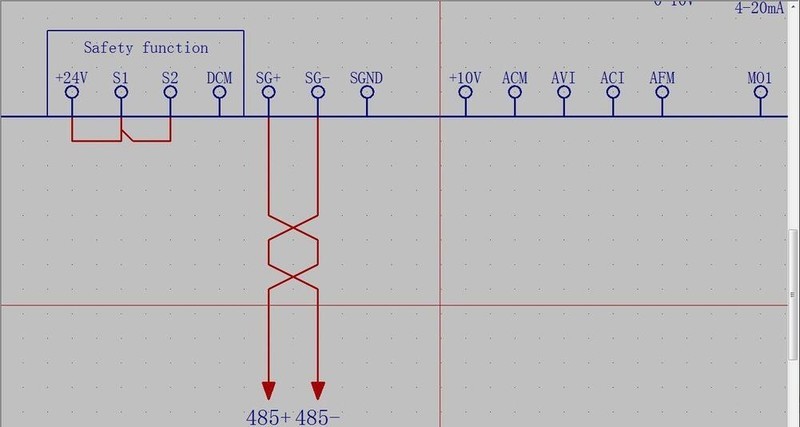

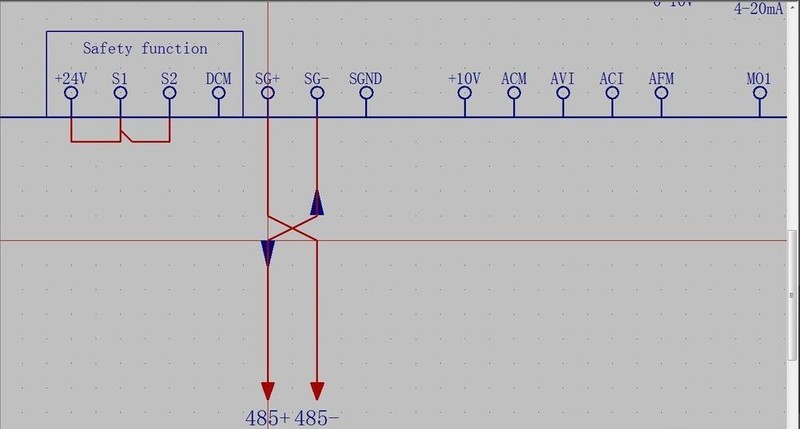

按照相同方法，放置另外一边的导线。并在下面在绘制一组相同的导线。

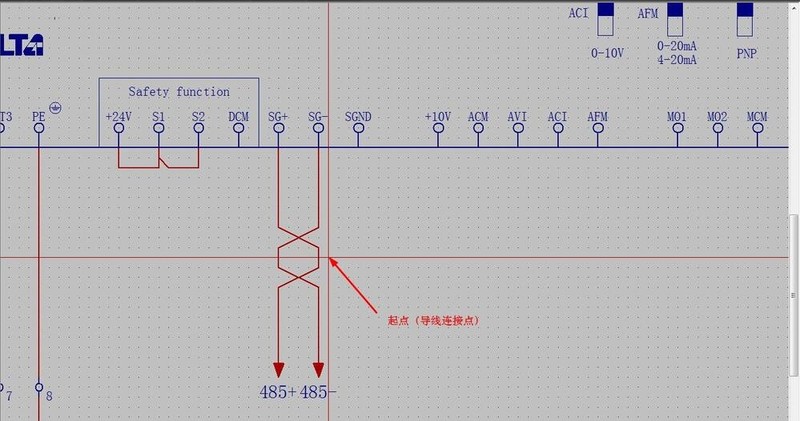

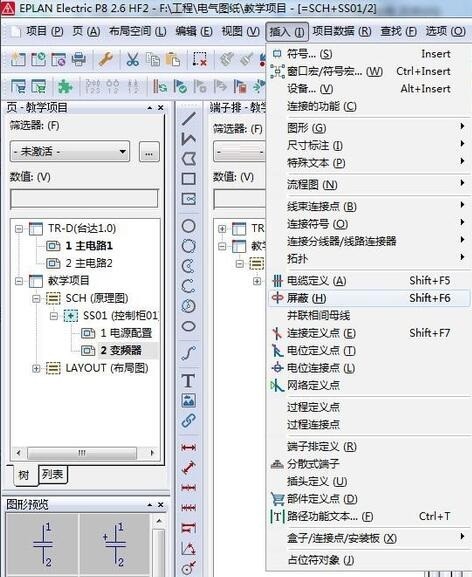

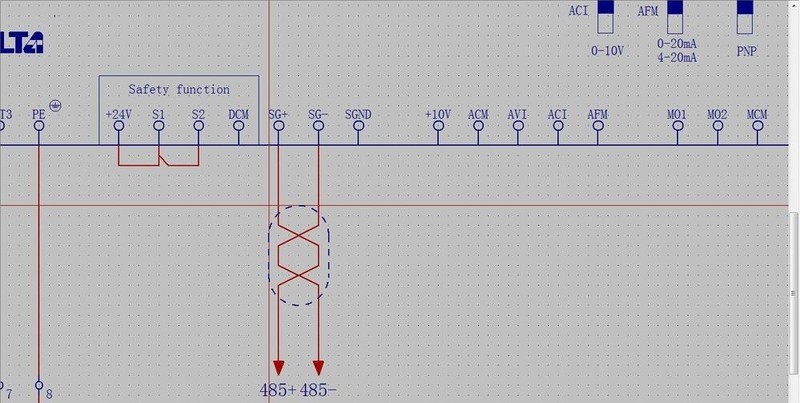

接着绘制屏蔽层。点击选择屏蔽功能，并在如图起点位置点击鼠标左键，拉动鼠标到合适位置，点击鼠标左键确定屏蔽图形大小。

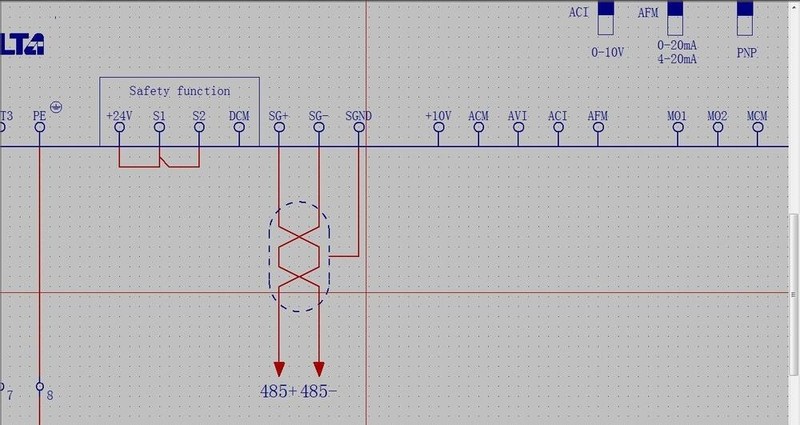

最后，绘制导线，将屏蔽层接地。
以上就是eplan electric p8怎么画双绞屏蔽线 eplan electric p8教程的详细内容，更多请关注php中文网其它相关文章！
