LabVIEW 2018怎么创建子VI LabVIEW 2018教程

labview编程中，子vi是一种可重用的代码模块，可以简化程序结构。对于初次接触labview的用户而言，创建子vi可能会令人困惑。本教程将逐步指导您在labview 2018中创建和使用子vi。通过本教程，您将了解子vi的基本概念、创建步骤和使用方式，帮助您高效地创建和管理可重用的labview代码。

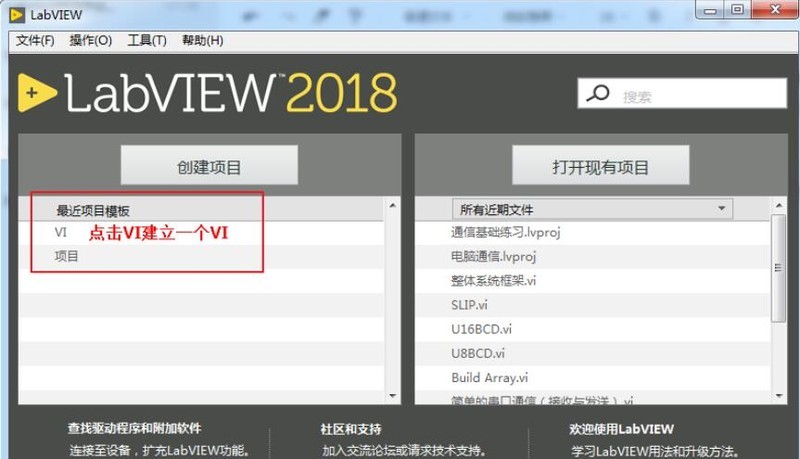

首先，打开LabVIEW 2018软件，选择建立一个VI。

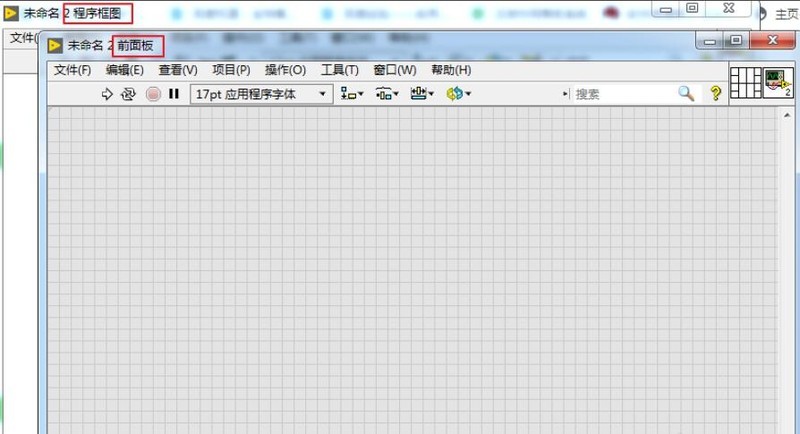

点击VI后，桌面会出现两个界面，一个是程序框图一个是前面板，前面板一般都是输入控件与显示控件的界面，程序框图界面一般都是输入与显示的逻辑关系以及运算关系。

此时搭建一个简单的计算操作，作为子VI的模板，如下图所示我们搭建一个2X+3=Y的表达式。

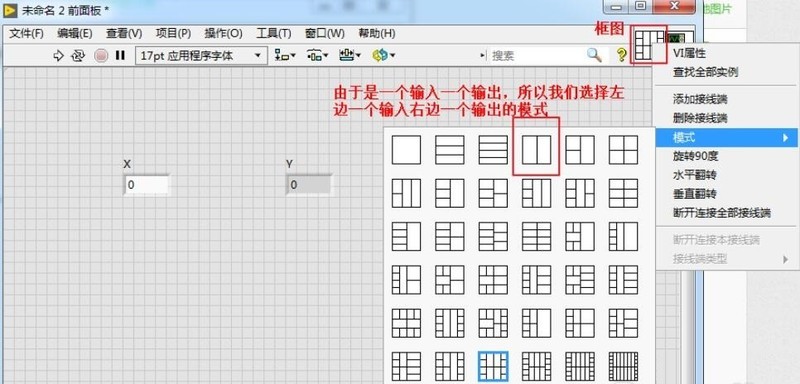

建立好这个表达式后，我们此时在前面板界面的右上角的有框图的地方点击鼠标右键选择这个子VI的输入与输出管脚模式，由于是一个输入一个输出，所以我们选择左边一个输入右边一个输出的模式。

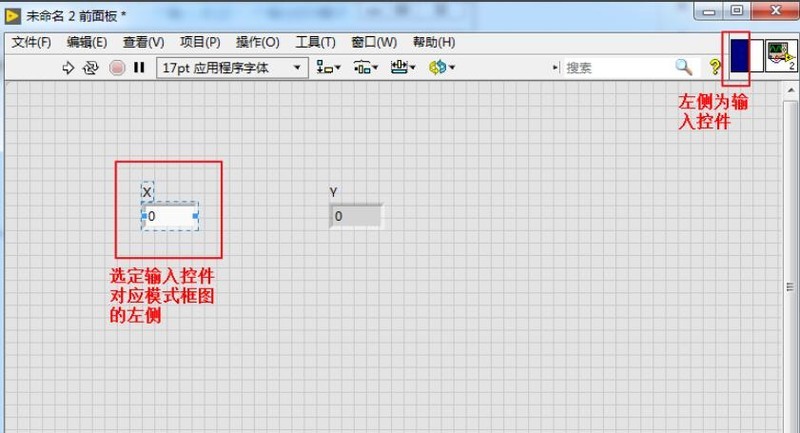

选择好模式后，此时就来做对应关系，如下图所示先选择模式框图的左侧，点击选中被选中的区域会变为蓝色(代表选中)，然后在选择前面板上的输入控件(X)即可完成对应关系。

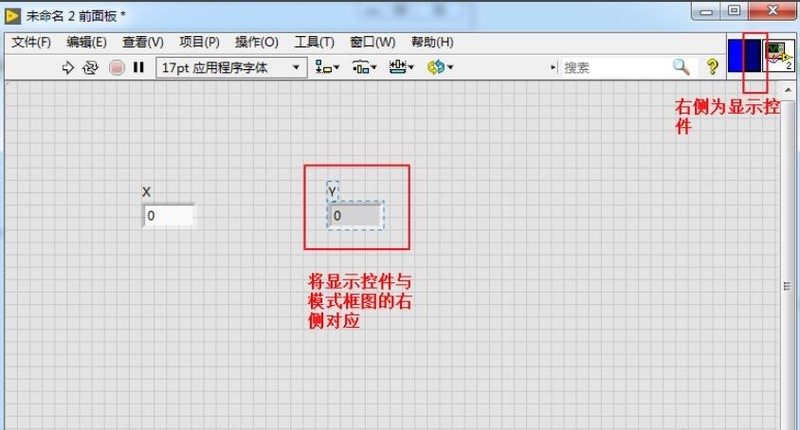

同理，显示控件与模式框图的对应关系也是一样的，我们做完后的效果如下图所示，同时我们也可以通过模式的框图来验证我们的对应关系是否正确，点击框图的每一个区域，那么它对应的前面板的控件都会被选中。

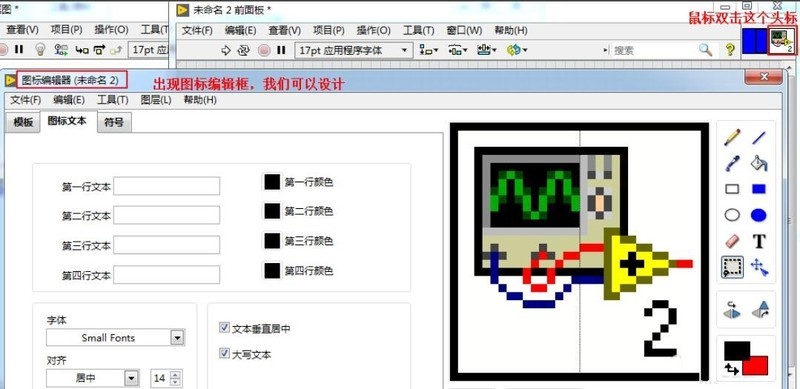

还可以根据自己的喜好来给我们创建的子VI来设计头标的，如下图所示我们双击前面板的右上角的图标，出现图标编辑框，我们可以设计图标以及文本显示。

创建完成后，此时重新建立一个VI，在这个VI中调用我们刚刚创建的子VI(2X+3=Y)，如下图所示在程序框图中点击鼠标右键选择选择VI即可调用子VI。

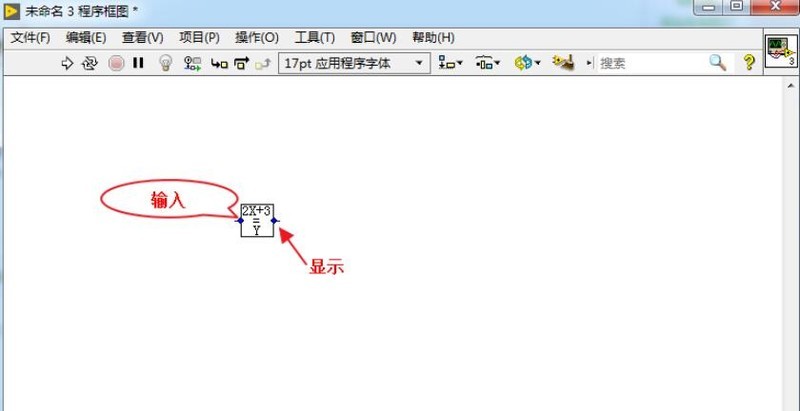

我们选择子VI(2X+3=Y)后，如下图所示，创建的子VI已经成功了，显示的有输入有显示的就代表可以正常使用了。

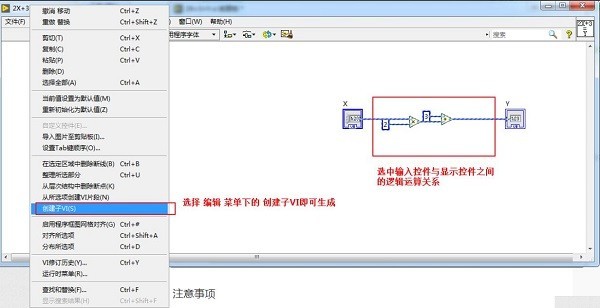

第二种方式更简单点，如下图所示选中输入控件与显示控件之间的逻辑运算关系，然后再选择【编辑】菜单下的【创建子VI】即可生成。
