Revit中钢结构节点连接处理的详细操作

WBOY
发布： 2024-05-28 11:31:40
转载
1004人浏览过

对于revit中的钢结构节点连接处理，您是否遇到过困惑？revit软件提供了强大的工具来处理钢结构节点连接，但其操作起来可能有些复杂。php小编西瓜将为您详细阐述钢结构节点连接处理的各个步骤，从创建节点到指定连接类型，再到设置连接参数。通过这篇指南，您将掌握如何熟练地处理revit中的钢结构节点连接，确保您的结构模型准确可靠。

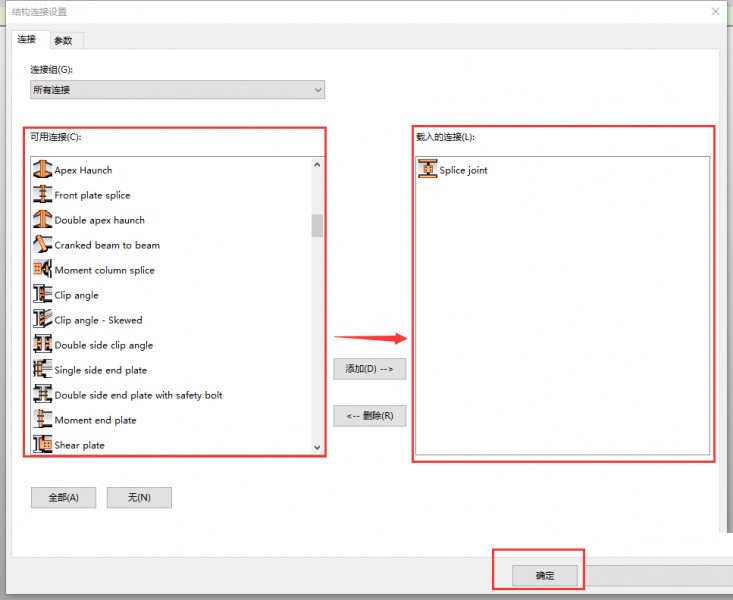

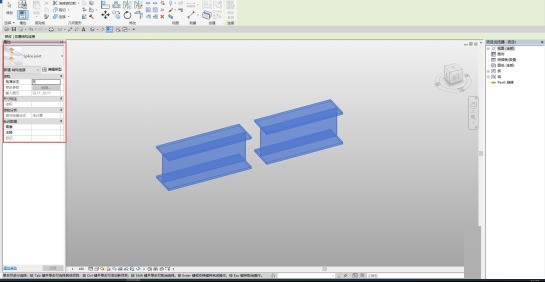

1、首先搭建两根钢梁，然后在【结构】选项卡中找到【连接】面板的连接设置，点击连接设置添加需要用到的连接类型后，点击确定，如图所示。

Revit中钢结构节点连接处理的详细操作Revit中钢结构节点连接处理的详细操作

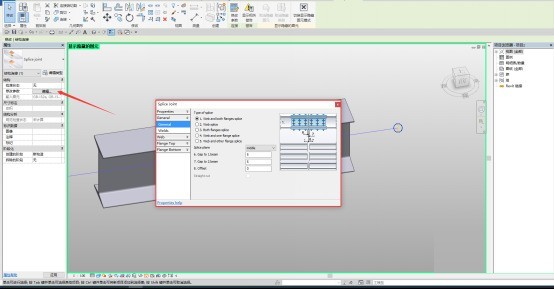

2、点击【连接】，在属性浏览器中选择连接类型后，选择需要连接的钢梁，再次点击连接，如图所示。

Revit中钢结构节点连接处理的详细操作Revit中钢结构节点连接处理的详细操作

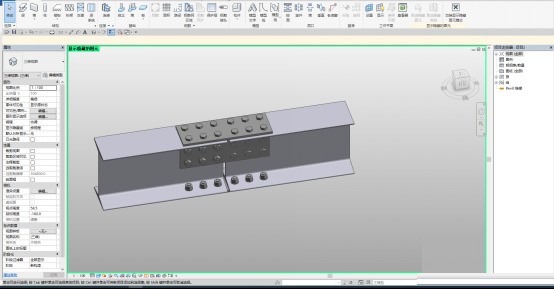

3、然后选择连接节点根据项目情况编辑节点参数，如图所示。

Revit中钢结构节点连接处理的详细操作

以上就是Revit中钢结构节点连接处理的详细操作的详细内容，更多请关注php中文网其它相关文章！
