L1、L2 缓存带宽相比前代翻番，AMD 锐龙 5 9600X ES 工程版 AIDA64 测试曝光

王林
发布： 2024-06-10 16:31:01
转载
835人浏览过

本站 6 月 10 日消息，博主@9550pro 分享了来自 qq 群的锐龙 5 9600x es 工程样片 aida64 内存测试数据，显示其 l1、l2 缓存带宽相比前代 7600x 实现几乎翻倍的提升。

L1、L2 缓存带宽相比前代翻番，AMD 锐龙 5 9600X ES 工程版 AIDA64 测试曝光

L1 缓存带宽（读取 / 写入 / 拷贝 / 延迟）

Ryzen 5 9600X ES：3756.4/ 1884.4 / 3755.9 / 0.8ns

Ryzen 5 7600X：2029.6 / 1026.9 / 2048.1 / 0.7ns

L2 缓存带宽（读取 / 写入 / 拷贝 / 延迟）

Ryzen 5 9600X ES：1874.6 / 1795.1 / 1859.7 / 2.8ns

Ryzen 5 7600X：1028.5 / 1017.0 / 1017.6 / 2.6ns

L3 缓存带宽（读取 / 写入 / 拷贝 / 延迟）

Ryzen 5 9600X ES：782.08 / 771.46 / 772.32 / 10.1ns

Ryzen 5 7600X：847.82 / 854.86 / 822.01 / 9.7ns

本站注：上述带宽数据单位为 GB/s。

L1、L2 缓存带宽相比前代翻番，AMD 锐龙 5 9600X ES 工程版 AIDA64 测试曝光

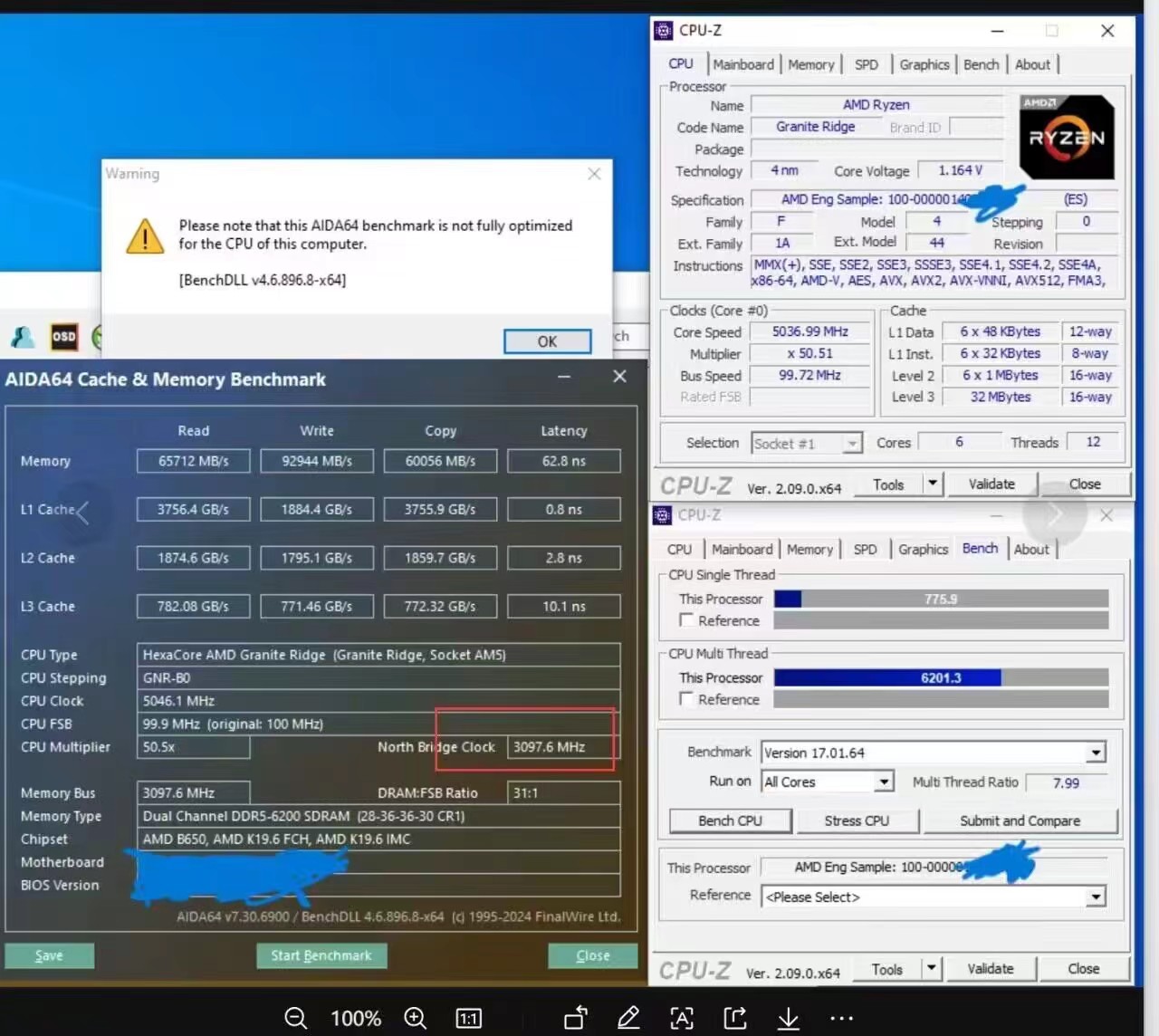

▲9600X ES 测试结果

L1、L2 缓存带宽相比前代翻番，AMD 锐龙 5 9600X ES 工程版 AIDA64 测试曝光

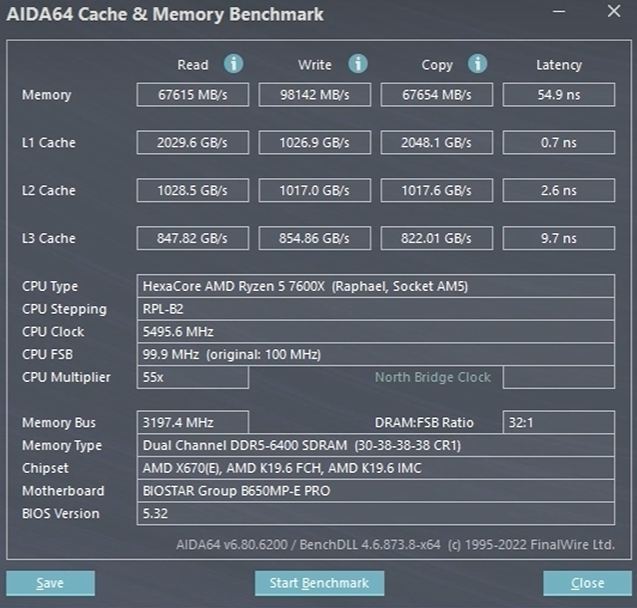

▲7600X 测试结果

L1、L2 缓存带宽相比前代翻番，AMD 锐龙 5 9600X ES 工程版 AIDA64 测试曝光

测试结果显示其 L1、L2 缓存性能基本符合 AMD 发布锐龙 9000 系列Zen 5 处理器时“至高两倍”的描述。

以上就是L1、L2 缓存带宽相比前代翻番，AMD 锐龙 5 9600X ES 工程版 AIDA64 测试曝光的详细内容，更多请关注php中文网其它相关文章！
