在javascript设计模式中 第4.2.2章节中对extend函数的书写如下

function extend(subClass,superClass){
    var F = function(){};
    F.prototype = superClass.prototype;
    subClass.prototype = new F();
    subClass.prototype.constructor = subClass;
}

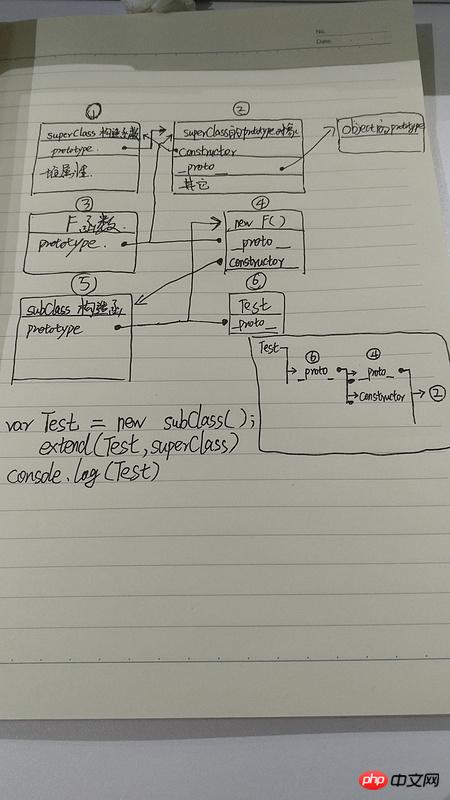

我的问题就是有关这个函数F。如果按照这种方式实现的继承关系，那么最后subClass实例化出来的对象它的原型链应该如下图：

但是实际上 chrom控制台输出的却是如下图

其中的那个函数F并没有在chrom的调试中表现出来。

我的问题就是F为什么没有在原型链中？
