ios - CoreGraphics画线时模糊的问题
巴扎黑
巴扎黑 2017-04-17 11:38:14
[iOS讨论组]
0 1 413
举报

我看CoreGraphics的教程时，里面提到1像素绘图模糊的问题，需要偏移0.5点才行。这是为什么呢？stroke path不是stroke在边界上吗？

It turns out that when Core Graphics strokes a path, it draws the stroke on the middle of the exact edge of the path.

这句话要怎么理解呢？

巴扎黑
巴扎黑

全部回复(1)
迷茫
迷茫2017-04-17 11:40:14 1楼

在Xcode搜索CGContextSetLineWidth的文档，上面有提到：

The default line width is 1 unit. When stroked, the line straddles the path, with half of the total width on either side.

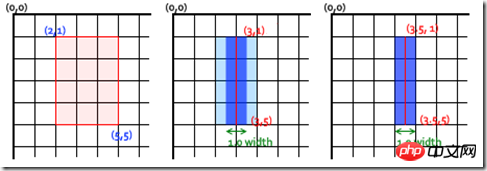

就是说如果设置宽度为1个像素的线，那么绘制线条分别在所绘路径的两边，每边各一半宽度，即0.5像素。而正在在屏幕上绘制时，是以像素为单位绘制的，并且对于显示内容不满一个像素时，为了平滑显示内容默认使用了抗锯齿效果。如下面中间图形所示，对于1个像素宽度蓝色的线条，左右个0.5像素，剩下0.5像素使用抗锯齿，用淡蓝色绘制。

要解决这个问题，你可以让你的path偏移0.5像素，或者关闭抗锯齿： CGContextSetAllowsAntialiasing(contextRef,NO);

参考答案来源:

  • Quartz 2D - 绘线

  • Core Graphics 101: 线，矩形和渐变效果
