关于android如何实现view组件的drag功能的疑问

PHP中文网 2017-04-17 13:06:26

[Android讨论组]

935

我尝试实现一个在屏幕上拖动view, 让view移动的功能.

我是这样做得:

一个add按钮将一个fragment插入framelayout, framelayout在relativelayout中
fragment中包含view(在下面的例子是一个按钮)
view监听onTouchEvent, 当Action Down + Action Move, 就开始记录拖动, 之后setX, setY

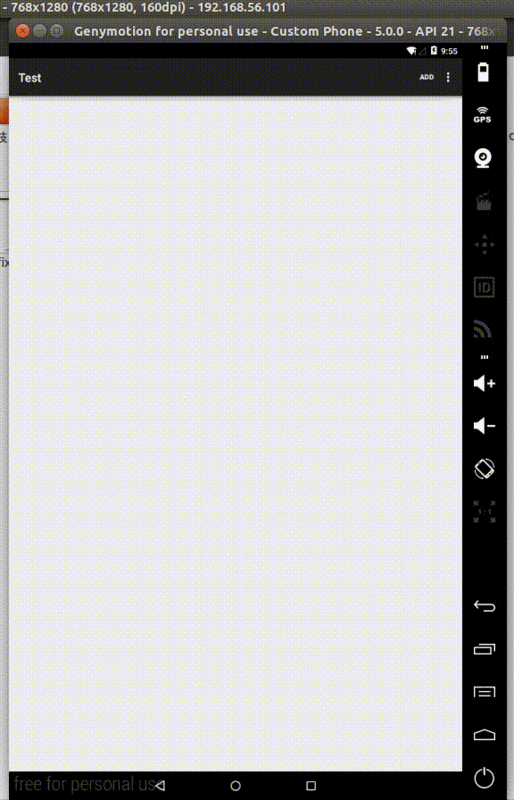

但是出现了下面很奇怪的问题: (见录制的屏幕)

似乎按钮只会在某个小窗口内部分是visible的, 其他的话就被盖住.

可是自己设置了framelayout的大小都是match_parent, 可能framelayout给每个fragment分配的空间太小了?
可是我尝试改变了view的maxwidth也不行.....

自己不太知道该如何解决, 希望大家帮忙! 多谢!

PHP中文网

认证0级讲师

全部回复(1)

怪我咯2017-04-17 13:08:26 1楼

监听TouchEvent和你想的差不多..我一般这样操作.

1.Down事件发生以后,获得需要移动的View的cache bitmap

Bitmap bitmap = targetView.getDrawingCache()
或者调用targetView的draw方法绘制在自己创建的canvas上来得到当前快照

2.新建一个ImageView,把快照扔进去
3.使用WindowMananger在屏幕上添加一个图层,把ImageView扔到你的按钮原来的位置上,把你原来那个按钮隐藏
4.然后剩下的和你的思路一致,你只要移动WindowManager里的ImageView就好了...这个图层是全屏...不受限制
5.ACTION_UP以后...把WindowMananger的内容删掉,把你的Button移到Action_up发生的位置.

不推荐的你做法是因为直接修改View的位置...会引起整个View tree的重布局...非常影响性能..
而且你要改的不是setx sety....是LayoutParamters里的xy
View的setx sety是绘图的起始位置...相当于setTranslationX/Y view根本就没动...

补充:
1.关于WindowMananger方案请参考这段代码:

 wm = (WindowManager) getApplicationContext().getSystemService("window");

    wmParams = new WindowManager.LayoutParams();
    wmParams.type = WindowManager.LayoutParams.TYPE_SYSTEM_ERROR;
    wmParams.flags |= WindowManager.LayoutParams.FLAG_NOT_FOCUSABLE;
    wmParams.gravity = Gravity.LEFT | Gravity.TOP;

    wmParams.x = 0;
    wmParams.y = 0;

    wmParams.width = WindowManager.LayoutParams.WRAP_CONTENT;
    wmParams.height = WindowManager.LayoutParams.WRAP_CONTENT;
    wmParams.format = PixelFormat.RGBA_8888;

    wm.addView(view, wmParams);

    view.setOnTouchListener(new OnTouchListener() {

        public boolean onTouch(View v, MotionEvent event) {

            x = event.getRawX();
            y = event.getRawY();

            switch (event.getAction()) {

            case MotionEvent.ACTION_DOWN:
                mTouchStartX = event.getX();
                mTouchStartY = event.getY() + view.getHeight() / 2;
                break;

            case MotionEvent.ACTION_MOVE:
                updateViewPosition();
                break;

            case MotionEvent.ACTION_UP:
                updateViewPosition();
                mTouchStartX = mTouchStartY = 0;
                break;
            }

            return true;
        }
    });

     private void updateViewPosition() {

    wmParams.x = (int) (x - mTouchStartX);
    wmParams.y = (int) (y - mTouchStartY);
    wm.updateViewLayout(view, wmParams);
}

2.ViewGroup其实有个ClipChildren的私有字段控制当childview超出子布局的时候是否要绘制.
一个应用的例子: https://github.com/dkmeteor/CircleList

核心代码:

public void changeGroupFlag(Object obj) throws Exception
{
    Field[] f = obj.getClass().getSuperclass().getSuperclass().getSuperclass().getDeclaredFields(); // 获得成员映射数组
    for (Field tem : f)
    {
    if (tem.getName().equals("mGroupFlags")) {
    tem.setAccessible(true);
    Integer mGroupFlags = (Integer)tem.get(obj);
    int newGroupFlags = mGroupFlags & 0xfffff8;
    tem.set(obj, newGroupFlags);
    }
    }
}

注意这个属性是私有字段,该Demo中使用反射修改了mGroupFlags字段...不建议使用.

3.如何在setLayoutParams里面像setX, setY一样设置位置
那取决于LayoutParams的种类,LayoutParams又取决于该View的父布局
LayoutParams有很多很多种
比如 ViewGroup.LayoutParams RelativeLayout.LayoutParams WindowManager.LayoutParams 等很多种,每一种支持的属性不一样.

比如AbsoluteLayout.LayoutParams 就有 x y属性可以直接设置位置
但是 LayoutParams.LayoutParams 就只能设置margin

4.你对View绘制流程的理解有偏差.
这部分有点复杂......View的绘制是由自身完成的...View不会绘制超出自己bounds/rect区域以外的部分....我讲不大清楚...
你可以参考Android 5.0 View源码 14959行~14977行(在View.draw 中间那一段) 关于clipRect部分的逻辑

我在上面回答2里 CircleList 里使用方法实际上最终就是通过反射修改了 ViewGroup.mGroupFlags的值,该值在绘图流程中会影响子View绘制时Clip这部分的逻辑,

PS.试着写了一下..发现我是讲不清楚这个问题了....
