Linux input子系统(一)

struct input_dev {
    const char *name; // 对应/sys/class/input/inputX/name 设备名
    const char *phys; // 对应/sys/class/input/inputX/phys 系统层次结构中设备的物理路径
    const char *uniq; // 对应/sys/class/input/inputX/uniq 设备的唯一识别码（如果设备有）
    struct input_id id; // 设备id 用于匹配 input handler
    // 设备属性和怪癖的位图
    unsigned long propbit[BITS_TO_LONGS(INPUT_PROP_CNT)];
    unsigned long evbit[BITS_TO_LONGS(EV_CNT)]; // 记录事件类型的位图 (EV_KEY, EV_REL 等)
    unsigned long keybit[BITS_TO_LONGS(KEY_CNT)]; // 记录按键值位图
    unsigned long relbit[BITS_TO_LONGS(REL_CNT)]; // 记录支持的相对坐标的位图
    unsigned long absbit[BITS_TO_LONGS(ABS_CNT)]; // 记录支持的绝对坐标的位图
    unsigned long mscbit[BITS_TO_LONGS(MSC_CNT)]; // 记录杂项事件的位图
    unsigned long ledbit[BITS_TO_LONGS(LED_CNT)]; // LED位图
    unsigned long sndbit[BITS_TO_LONGS(SND_CNT)]; // 音效位图
    unsigned long ffbit[BITS_TO_LONGS(FF_CNT)];
    unsigned long swbit[BITS_TO_LONGS(SW_CNT)];
    // 设备在数据包中生成的平均事件数（在 EV_SYN/SYN_REPORT 事件之间）由事件处理程序用来估计需要保存的缓冲区大小
    unsigned int hint_events_per_packet;
    unsigned int keycodemax; // 支持按键个数
    unsigned int keycodesize; // 单个按键码占用多少个字节
    void *keycode; // 储存按键值数组=keycodemax*keycodesize
    // 改变当前键盘映射的可选方法，用于实现稀疏键盘映射。如果未提供，将使用默认机制。该方法在持有event_lock时被调用，因此不能休眠
    int (*setkeycode)(struct input_dev *dev, const struct input_keymap_entry *ke, unsigned int *old_keycode);
    // 可选的旧方法来检索当前的键盘映射。
    int (*getkeycode)(struct input_dev *dev, struct input_keymap_entry *ke);
    // 如果设备支持力反馈效果，则与设备关联的力反馈结构
    struct ff_device *ff;
    unsigned int repeat_key; // 存储最后按下的键的键码；用于实现软件自动重复
    struct timer_list timer; // 用于软件自动重复的定时器
    int rep[REP_CNT]; // 自动重复参数的当前值（延迟、速率）
    struct input_mt *mt; // 指向多点触控状态的指针
    // &struct input_absinfo元素数组，保存有关绝对坐标的信息（当前值、最小值、最大值、平面、模糊、分辨率）
    struct input_absinfo *absinfo;
    unsigned long key[BITS_TO_LONGS(KEY_CNT)]; // 反映设备按键/按钮的当前状态
    unsigned long led[BITS_TO_LONGS(LED_CNT)]; // 反映当前LED的状态
    unsigned long snd[BITS_TO_LONGS(SND_CNT)]; // 反映当前音效状态
    unsigned long sw[BITS_TO_LONGS(SW_CNT)]; // 反映当前设备开关状态
    // 当第一个用户调用 input_open_device()时调用此方法。驱动程序必须准备设备以开始生成事件（启动轮询线程、请求 IRQ、提交 URB 等）
    int (*open)(struct input_dev *dev);
    // 当最后一个用户调用 input_close_device()时调用此方法。
    void (*close)(struct input_dev *dev);
    // 清除设备。最常用于在与设备断开连接时摆脱加载到设备中的力反馈效果
    int (*flush)(struct input_dev *dev, struct file *file);
    // 发送到设备的事件的事件处理程序，如EV_LED或EV_SND。设备应执行请求的操作（打开LED，播放声音等）。调用受@event_lock 保护，不得休眠 最常见的例子是键盘上面的大写灯
    int (*event)(struct input_dev *dev, unsigned int type, unsigned int code, int value);
    // 当前已抓取设备的input handle(通过EVIOCGRAB ioctl),当handle抓取设备时，它成为来自设备的所有输入事件的唯一接收者
    struct input_handle __rcu *grab;
    // 当输入核心接收并处理设备的新事件（在 input_event()中）时，将使用此自旋锁。在设备向输入核心注册后访问和、或修改设备参数（例如 keymap 或 absmin、absmax、absfuzz 等）的代码必须获得此锁。
    spinlock_t event_lock;
    // 序列化对 open()、close() 和 flush() 方法的调用
    struct mutex mutex;
    // 存储打开此设备的用户数（输入处理程序）。 input_open_device() 和 input_close_device() 使用它来确保仅在第一个用户打开设备时调用 dev->open() 并在最后一个用户关闭设备时调用 dev->close()
    unsigned int users;
    // 标记处于注销过程中并导致input_open_device*()与-ENODEV 故障的设备。
    bool going_away;
    struct device dev; // 此设备的驱动程序模型视图
    struct list_head h_list; // 与设备关联的input handle 链表。访问链表时必须持有dev->mutex

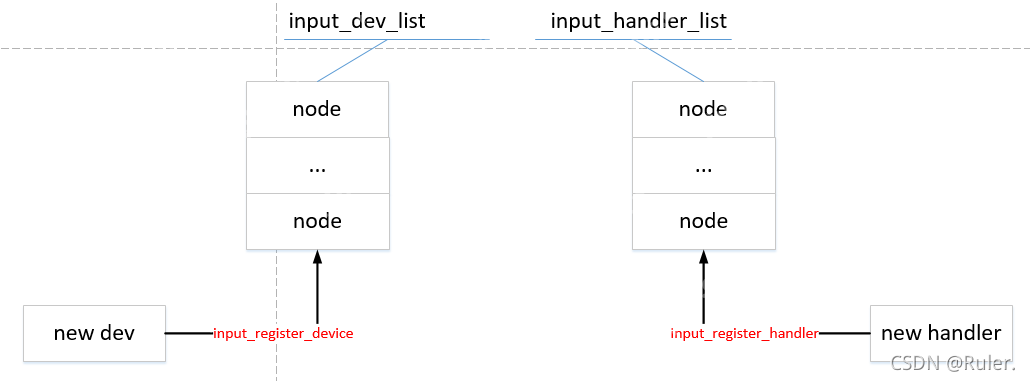

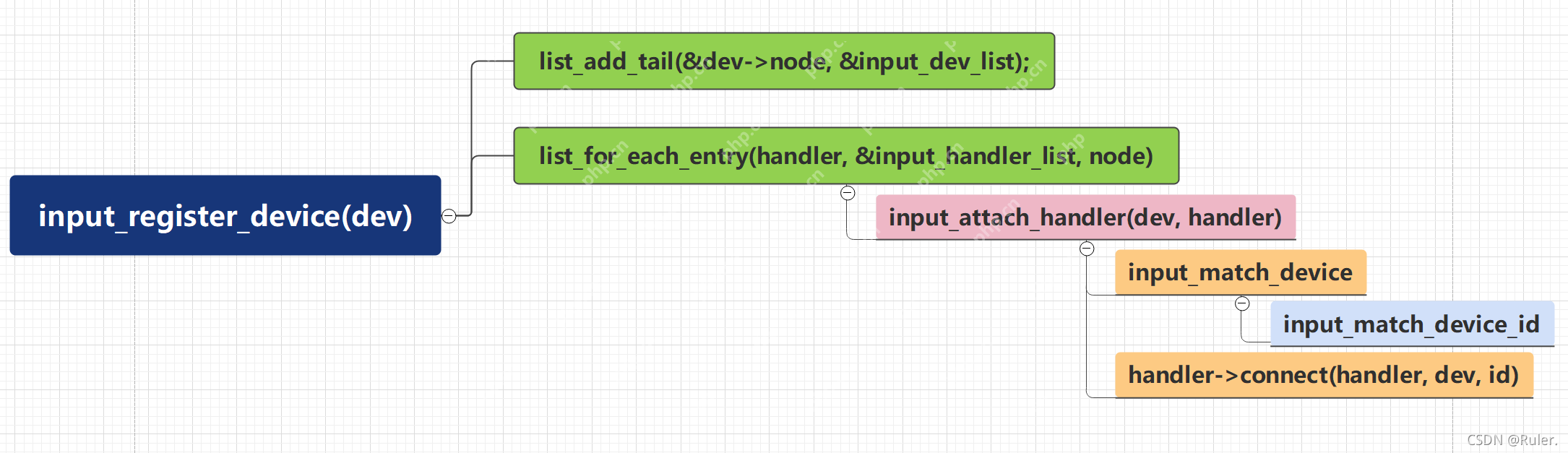

    struct list_head node; // 用于将设备放到 input_dev_list 上
    unsigned int num_vals; // 当前帧中排队的值的数量
    unsigned int max_vals; // 帧中排队的最大值数
    struct input_value *vals; // 当前帧中排队的值数组
    bool devres_managed; // 表示设备由devres框架管理，不需要明确取消注册或释放。
    ktime_t timestamp[INPUT_CLK_MAX]; // 存储由驱动程序调用的input_set_timestamp设置的时间戳
};

struct input_handler {
    void *private; // 驱动私有数据
    // 事件处理程序。这个方法被input core调用，中断被禁用并且dev->event_lock自旋锁保持，因此它可能不会休眠
    void (*event)(struct input_handle *handle, unsigned int type, unsigned int code, int value);
    // 事件序列处理程序。这个方法被input core调用，中断被禁用并且dev->event_lock自旋锁保持，因此它可能不会休眠
    void (*events)(struct input_handle *handle, const struct input_value *vals, unsigned int count);
    // 类似于@event; 将普通事件处理程序与“过滤器”分开。
    bool (*filter)(struct input_handle *handle, unsigned int type, unsigned int code, int value);

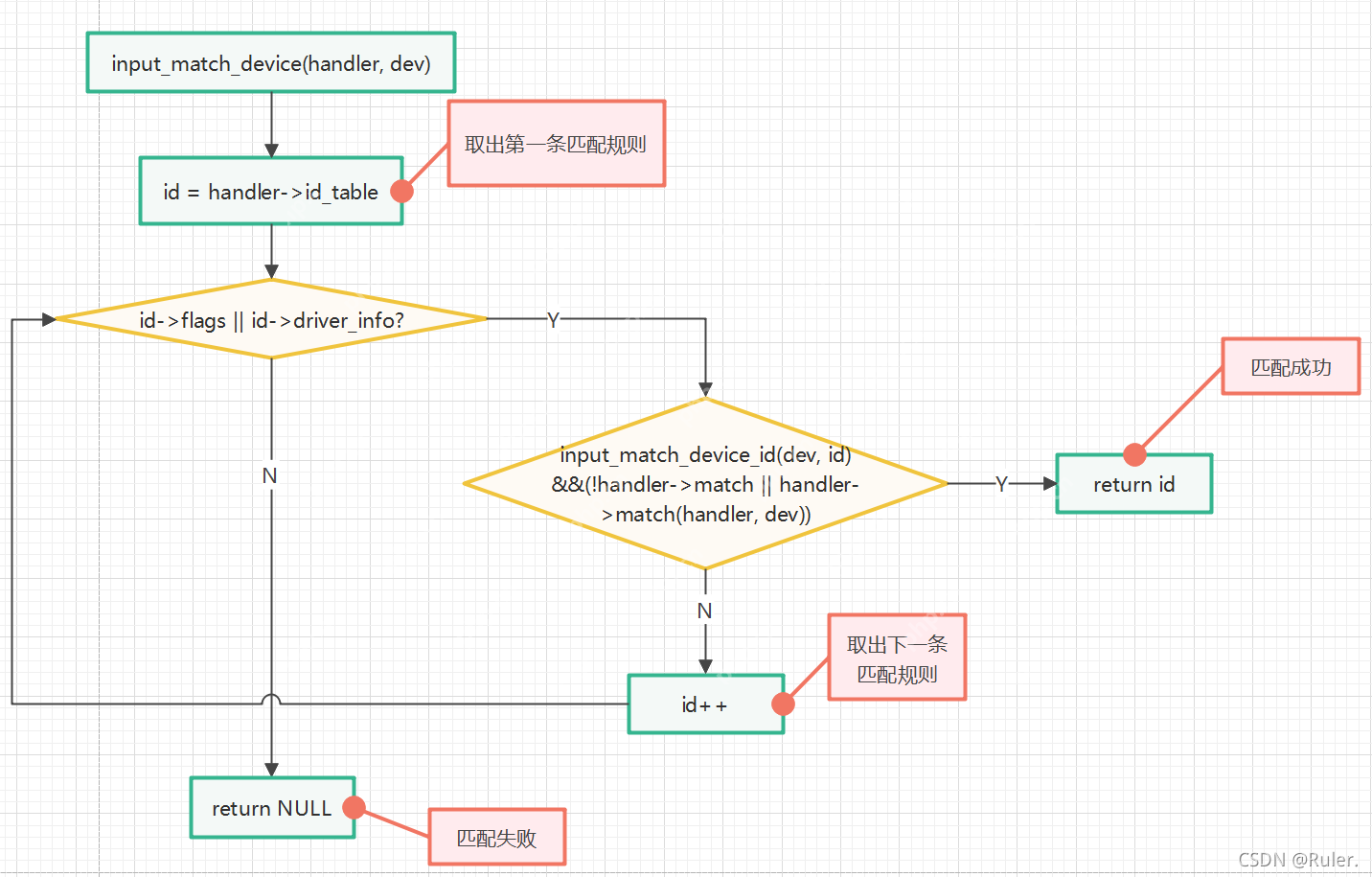

    // 在将设备的id 与处理程序的id_table 进行匹配后调用，进行更精确的匹配，一般此函数为空
    bool (*match)(struct input_handler *handler, struct input_dev *dev);
    // 在将设备的id 与处理程序的id_table 进行匹配成功后调用，作用是将input dev和handler建立联系
    int (*connect)(struct input_handler *handler, struct input_dev *dev, const struct input_device_id *id);
    // 设备或者驱动程序取消注册时调用，取消input 设备和handler之间的关联
    void (*disconnect)(struct input_handle *handle);
    // 启动给定句柄的处理程序。该函数在 connect() 方法之后以及当“抓取”设备的进程释放它时由输入核心调用
    void (*start)(struct input_handle *handle);
    // 当使用旧版小范围的驱动程序时设置为%true
    bool legacy_minors;
    int minor;
    const char *name; // 驱动程序的名称，显示在 /proc/bus/input/handlers 中
    const struct input_device_id *id_table; // 指向该驱动程序可以处理的 input_device_ids 表的指针
    struct list_head h_list; // 与该驱动程序关联的input handle列表

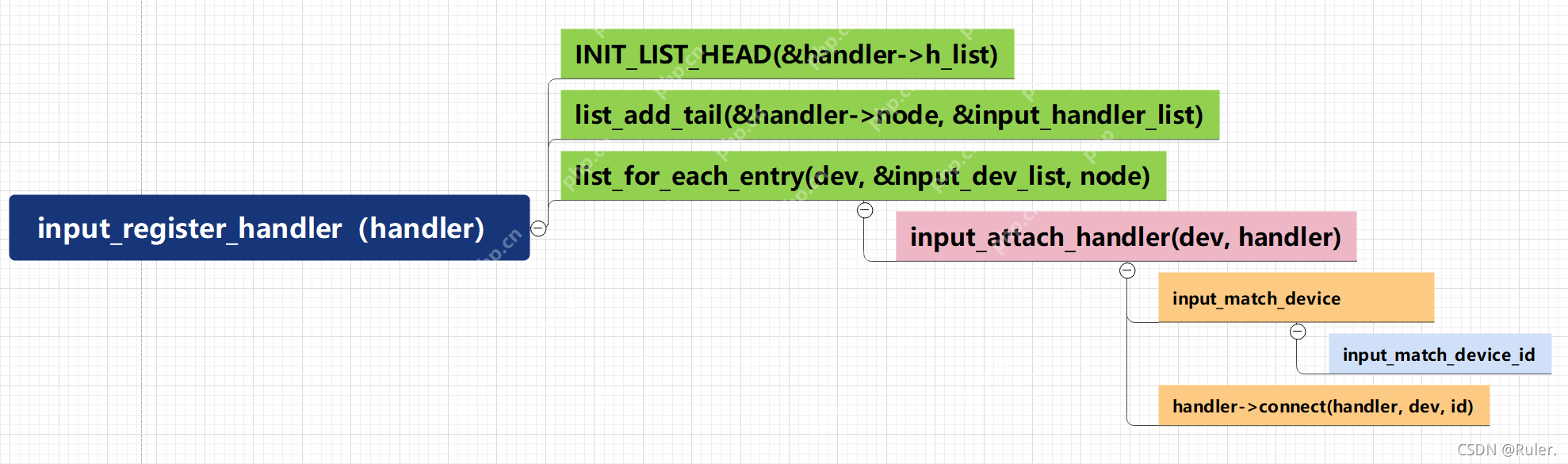

    struct list_head node; // 用于将驱动程序放到 input_handler_list 上
};

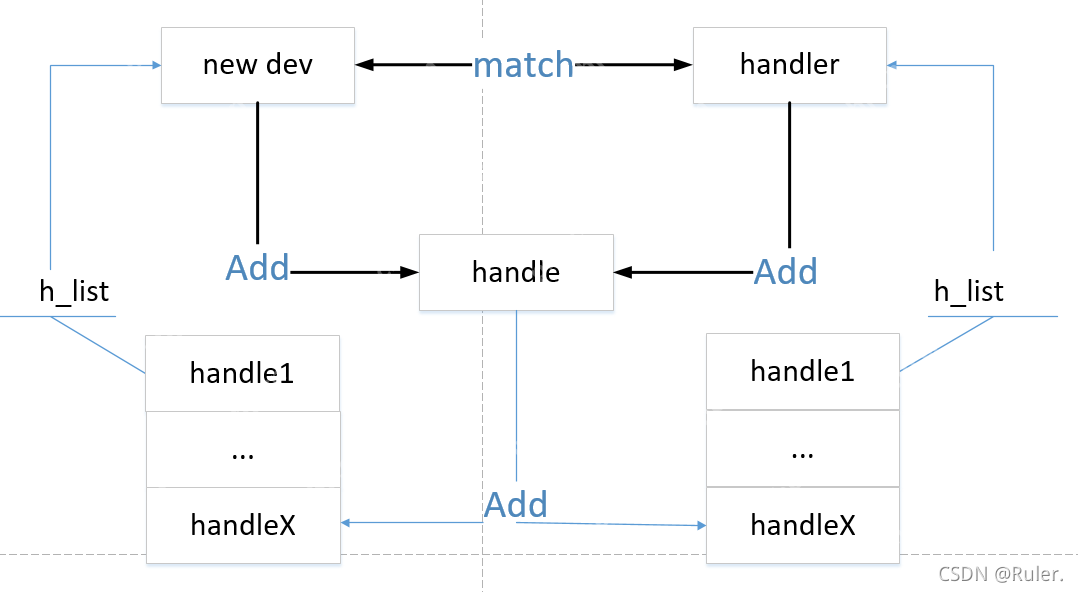

struct input_handle {
    void *private; // 私有数据
    int open; // 显示该handle是否被打开
    const char *name; // handler创建此handle时指定的名字
    struct input_dev *dev; // 需要关联的input dev
    struct input_handler *handler; // 与dev匹配的handler
    struct list_head d_node; // 用于将此handle添加到dev的h_list
    struct list_head h_node; // 用于将此handle添加到handler的h_list
};
