200-CH579M学习开发-以太网例程-网络指示灯GPIO选择, 检测网线连接状态

雪夜
发布： 2025-04-24 12:58:10
原创
823人浏览过

本节作为以太网初始化的例程，是后续所有章节的基础。所有后续的操作都依赖于这部分的初始化步骤。以下是详细的测试和程序说明。

测试步骤

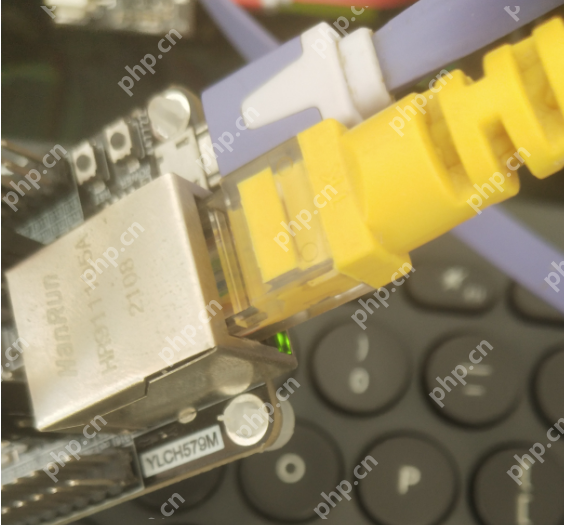

  1. 下载工程到开发板并连接网络设备： 将本节的工程下载到开发板，并使用网线连接到路由器或交换机。

    200-CH579M学习开发-以太网例程-网络指示灯GPIO选择, 检测网线连接状态200-CH579M学习开发-以太网例程-网络指示灯GPIO选择, 检测网线连接状态

  2. 查看串口日志： 连接网线时，串口会打印数字2；断开网线时，串口会打印数字1。

    200-CH579M学习开发-以太网例程-网络指示灯GPIO选择, 检测网线连接状态

程序说明

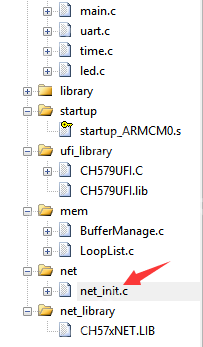

  1. 初始化部分独立提取： 我将初始化部分单独提取出来，便于理解和使用。

    200-CH579M学习开发-以太网例程-网络指示灯GPIO选择, 检测网线连接状态

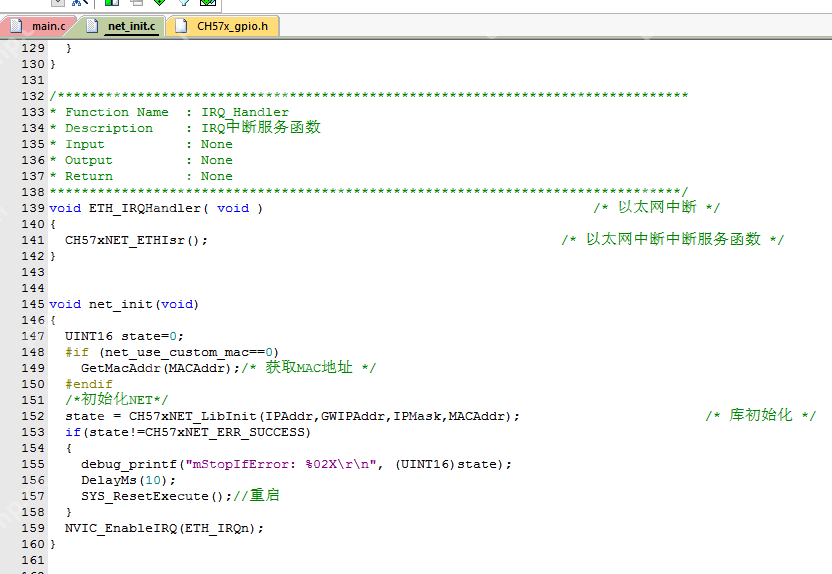

  2. 初始化代码来源： 整个初始化代码直接采用了官方的代码。

    200-CH579M学习开发-以太网例程-网络指示灯GPIO选择, 检测网线连接状态

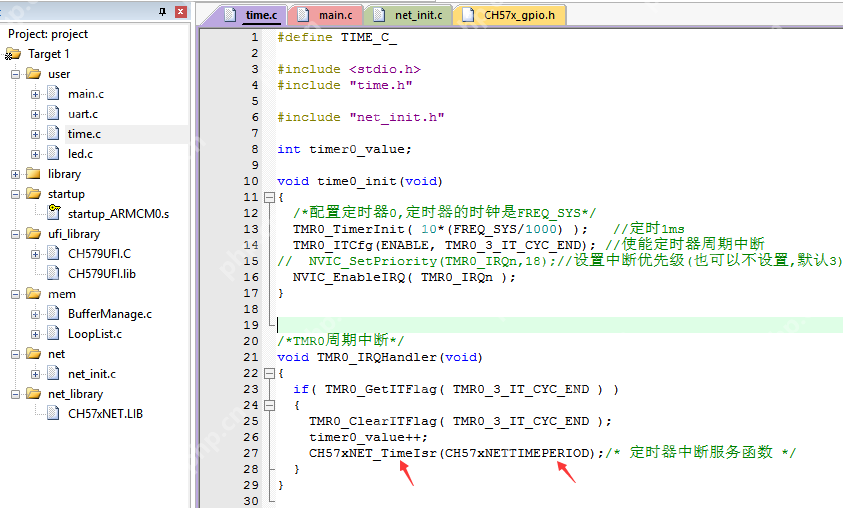

  3. 以太网轮询调用： 以太网需要在定时器中断中轮询调用一个函数。CH57xNETTIMEPERIOD的值需要根据定时器的中断时间设置。我使用的是1ms的定时器，因此设置为1。

    200-CH579M学习开发-以太网例程-网络指示灯GPIO选择, 检测网线连接状态200-CH579M学习开发-以太网例程-网络指示灯GPIO选择, 检测网线连接状态

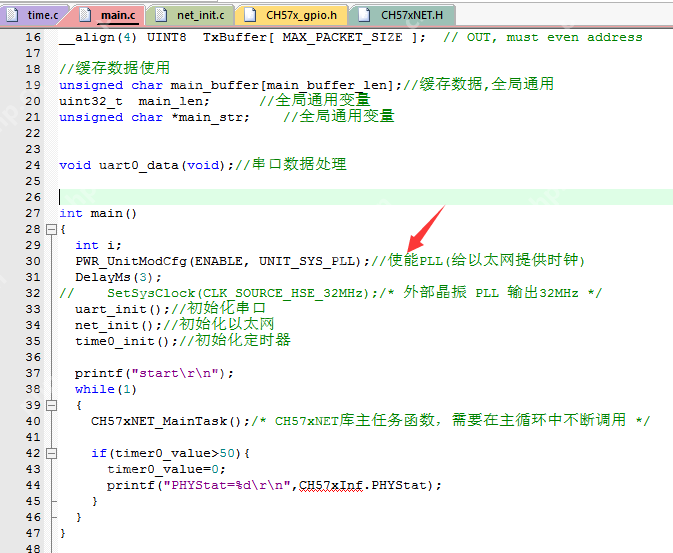

  4. 以太网时钟： 以太网的时钟由PLL控制。

    200-CH579M学习开发-以太网例程-网络指示灯GPIO选择, 检测网线连接状态

  5. 初始化以太网并打印连接状态： 初始化以太网后，打印网线的连接状态。

    200-CH579M学习开发-以太网例程-网络指示灯GPIO选择, 检测网线连接状态

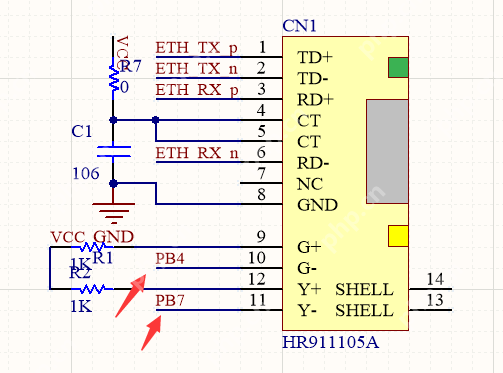

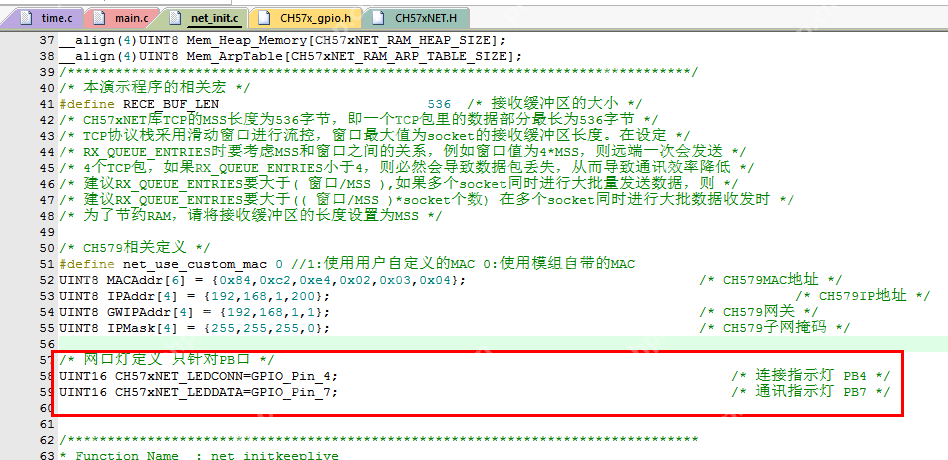

  6. 网络指示灯GPIO选择： 当前硬件上使用PB4和PB7作为网络指示灯。您可以根据自己的硬件更改指示灯引脚，但请注意只能使用PB口。

    200-CH579M学习开发-以太网例程-网络指示灯GPIO选择, 检测网线连接状态200-CH579M学习开发-以太网例程-网络指示灯GPIO选择, 检测网线连接状态

通过以上步骤和说明，您可以理解和实现以太网的初始化，并为后续的开发打下坚实的基础。
