DshanMCU-R128s2 ADC 按键配置方法

星夢妙者

发布： 2025-04-25 16:42:21

原创

1062人浏览过

在freertos平台上，adc-key按键通过gpadc模块实现。按键驱动通过adc分压来区分不同按键，按下或弹起时触发中断，检测电压值以识别按键，并通过input子系统将键值上报给应用层。

GPADC-Key的配置方法通过定义key_config结构体来实现：

struct sunxikbd_config{
    unsigned int measure;    // 电压阈值
    char *name;              // 功能名
    unsigned int key_num;    // 按键数量
    unsigned int scankeycodes[KEY_MAX_CNT];    // 按键的键值
    unsigned int key_vol[KEY_MAX_CNT];         // 按键的电压值
};

登录后复制

以r128为例，配置如下：

static struct sunxikbd_config key_config = {
    .measure = 2500,
    .name = "gpadc-key",
    .key_num = 5,
    .key_vol = {164,415,646,900,1157},
    .scankeycodes = {115,114,139,164,116}
};

登录后复制

按键驱动配置通常硬编码在驱动代码中。若需修改按键数量、电压值或KeyCode等，必须修改源码。

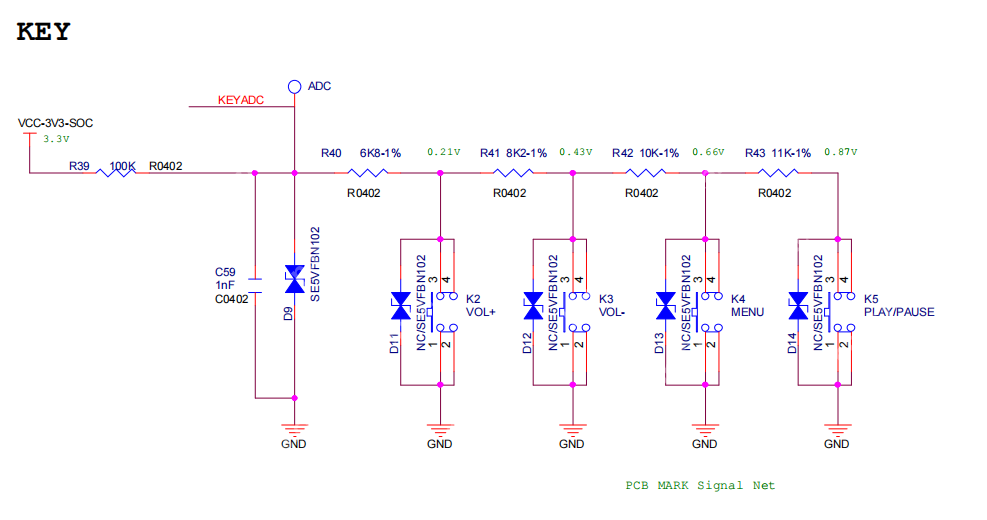

默认配置中，measure应设为2.5V，name为注册到input子系统的驱动名称。key_num、key_vol和scankeycodes可根据硬件设计定制。key_vol的设置参考GPADC-KEY硬件配置，如图所示：

DshanMCU-R128s2 ADC 按键配置方法

图中VCC为3.3V，第一个按键电压为0.21V，key_vol可设为210，其余按键依此类推。

法语写作助手

法语助手旗下的AI智能写作平台，支持语法、拼写自动纠错，一键改写、润色你的法语作文。

查看详情

默认情况下，系统启动不会加载GPADC和按键驱动。要加载GPADC-Key驱动，需调用以下函数：

int sunxi_gpadc_key_init(void);

登录后复制

调用sunxi_gpadc_key_init()即可完成驱动加载，并开始使用按键驱动。

在应用层，通过input子系统获取按键事件。FreeRTOS移植了Linux的input子系统，GPADC-Key使用其接口进行注册和事件上报。初始化时通过input_set_capability()设置事件属性，sunxi_input_register_device()注册input设备，按键中断时通过input_report_key()和input_sync()上报事件。

应用层获取input事件的示例代码如下：

int input_func(void){
    int fd = -1;
    struct sunxi_input_event event;
    sunxi_gpadc_key_init(); // 驱动初始化
    fd = sunxi_input_open(DEVICE_NAME);
    if (fd < 0) {
        printf("Failed to open input device\n");
        return -1;
    }

    while (1) {
        if (sunxi_input_read(fd, &event) < 0) {
            printf("Failed to read input event\n");
            break;
        }
        if (event.type == EV_KEY) {
            if (event.value == 1) {
                printf("Key %d pressed\n", event.code);
            } else if (event.value == 0) {
                printf("Key %d released\n", event.code);
            }
        }
    }

    sunxi_input_close(fd);
    return 0;
}

登录后复制

通过以上方法，应用层可以有效地获取和处理按键事件。
