硬件基础知识和典型应用-关于STM32休眠唤醒引脚PA0使用说明(PA0问题,PA0一直连接高电平导致时钟不准确问题)

蓮花仙者
发布： 2025-04-26 13:44:27
原创
342人浏览过

在处理stm32的pa0引脚作为下降沿唤醒源时，由于pa0在休眠状态下不能连接高电平，否则会导致休眠失败，常见的解决方案是使用外部按键进行唤醒。然而，如果需要在休眠时保持pa0与外部电路连接，可以通过以下电路设计来解决这个问题：

通过使用1M欧姆的电阻和104电容的组合，即使外部连接了3.3V的高电平，由于通过1M欧姆电阻的电流非常小，不会影响PA0的休眠状态。104电容利用隔直通交的原理，在外部引脚电平变化的瞬间，将电平信号传递到PA0。同时，1M欧姆的电阻还可以帮助104电容放电。

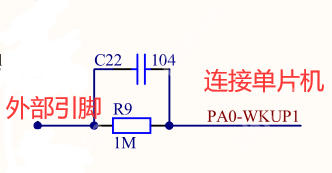

这种电路设计已经经过测试，可以有效解决PA0在休眠时不能连接高电平的问题。以下是具体的电路图：

硬件基础知识和典型应用-关于STM32休眠唤醒引脚PA0使用说明(PA0问题,PA0一直连接高电平导致时钟不准确问题)

通过这种方法，可以在保持PA0与外部电路连接的同时，确保STM32在休眠状态下不会受到高电平的影响，从而实现有效的下降沿唤醒功能。
