SoC系统物理地址空间布局的决定性因素

物理地址空间布局是由多个因素共同决定的，这些因素包括硬件架构、板级设计、固件配置以及操作系统的设备管理方式。让我们详细探讨这些决定因素。

1

物理地址空间布局由什么决定？

物理地址空间布局是由多个层面共同决定的。

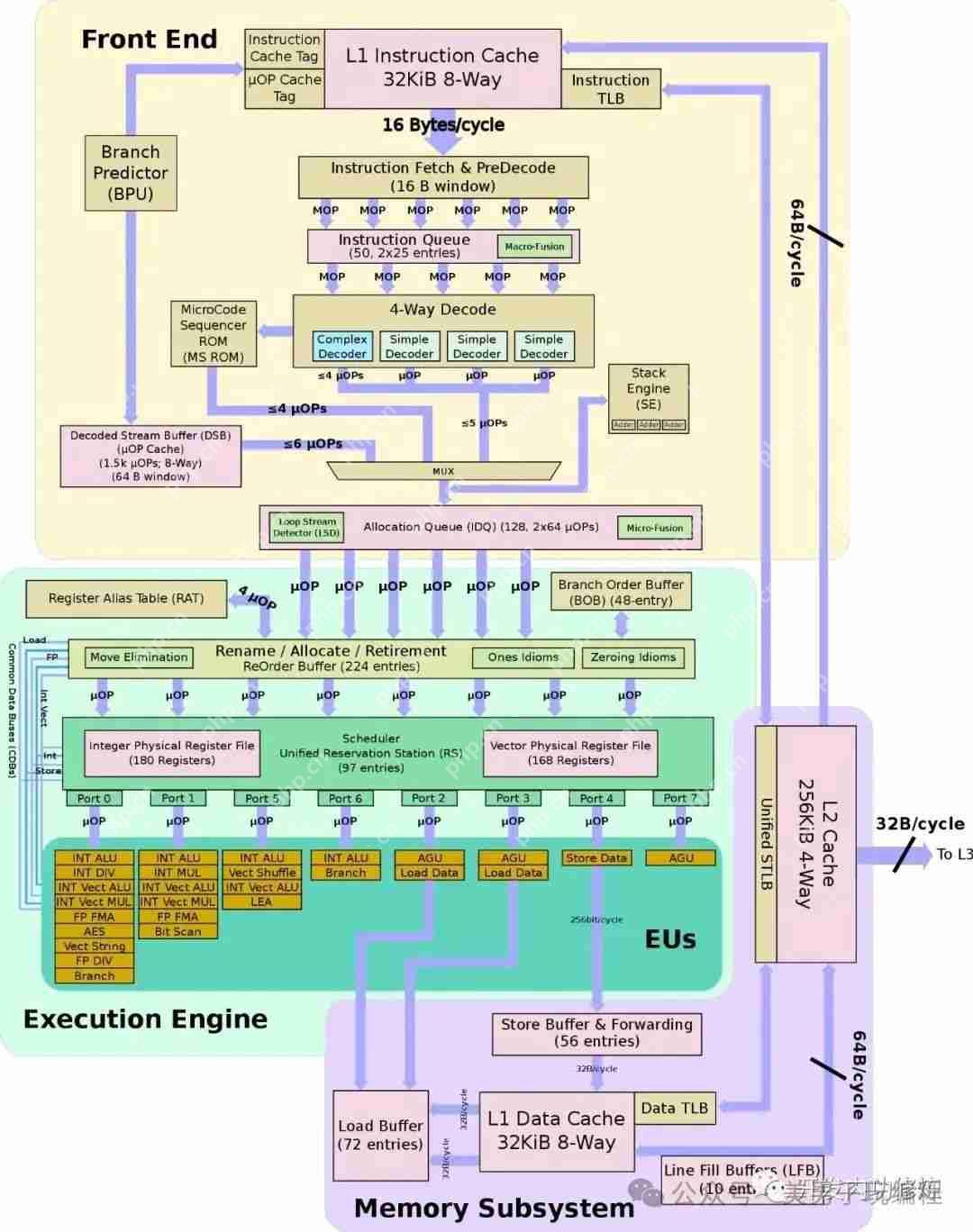

不同的CPU架构（如x86、ARM）对物理地址空间有不同的规划方式。

处理器架构决定了地址空间的大小以及如何映射到内存、外设等资源。

SoC设计者会为内部模块、外设控制器（如GPIO、UART、SPI等）以及外部存储器（如DDR、Flash）预留地址范围。

这些地址往往是硬编码在硬件中的，例如某些外设的寄存器地址是固定的。

板级设计决定了如何将物理地址空间分配给板上的外设、扩展存储器等硬件资源。这里涉及到PCB上的内存、外设连接方式。

设备树文件用于描述嵌入式系统中硬件资源的具体分布，包括外设的地址映射。

这些信息最终由操作系统的设备驱动程序解释，并显示在类似/proc/iomem这样的文件中。

在系统启动时，固件负责初始化硬件，并根据系统配置将硬件资源映射到特定的物理地址空间。

例如，U-Boot初始化DDR、Flash、外设时，会设置它们在物理地址空间中的位置。

内核从固件和设备树中读取硬件布局信息，并负责管理和调度物理地址空间中的资源。

最终，这些信息会反映在/proc/iomem等内核接口中，供用户态程序查看。

2

是由板子上的什么决定的？

SoC或处理器与外设之间的连接方式决定了外设的物理地址。

例如，外部存储器（如NOR Flash、NAND Flash）和外设控制器（如GPIO、SPI）通常有固定的地址映射方式，板级电路设计会根据这些要求来布线。

设计时需要为各种外设（如UART、I2C、SPI控制器等）预留地址空间，通常这些是硬件预先定义的。

SoC的数据手册或参考手册会指定不同外设的地址范围。

例如，DDR的起始地址、外设控制器的寄存器地址等都由处理器的数据手册规定，这些通常在硬件设计阶段就确定了。

3

添加外设时的地址布局如何确定？

在嵌入式系统中，设备树描述了硬件的物理地址布局。

新添加的外设可以通过设备树文件配置，将外设的寄存器地址映射到物理地址空间的某个空闲区域。

设备树中的地址映射配置会被内核读取，并展示在/proc/iomem中。

对于可枚举的设备（如PCI设备），操作系统启动后会自动扫描总线，发现新的设备并为其分配物理地址。这种地址分配方式是动态的。

在某些情况下，固件会在系统启动时初始化新设备，并分配地址。这种情况下，地址布局会在固件阶段确定。
