CAXA CAD电子图板：快速掌握插入图符功能

碧海醫心
发布： 2025-06-09 09:08:02
原创
468人浏览过

绘图过程中经常需要添加标准件，caxa电子图板自带图库，里面包含大量标准件图示，要查看具体的操作步骤可以参考以下内容：

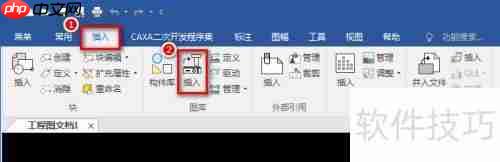

1、 点击工具栏上的图标，然后选择相关选项。

CAXA CAD电子图板：快速掌握插入图符功能

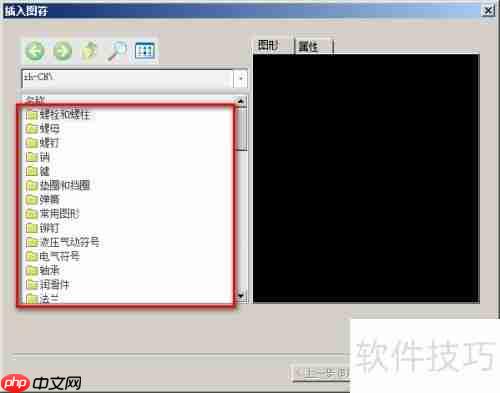

2、 弹出的窗口里，比如要插入M16规格的螺栓。

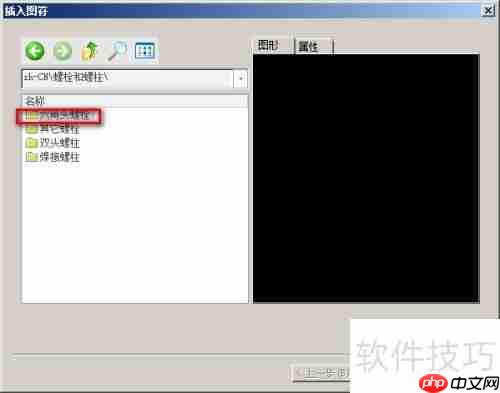

3、 在这个界面内，双击螺栓和螺柱选项，接着双击六角头螺栓。

CAXA CAD电子图板：快速掌握插入图符功能

CAXA CAD电子图板：快速掌握插入图符功能

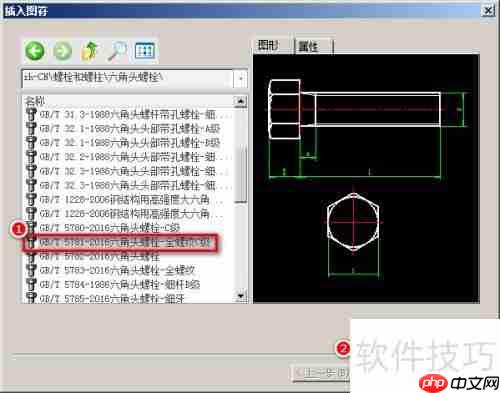

4、 选取GB/T5781-2016规定的六角头螺栓标准，然后继续后续步骤。

CAXA CAD电子图板：快速掌握插入图符功能

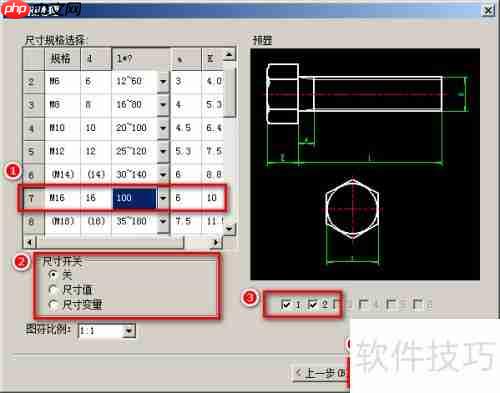

5、 根据需求挑选尺寸参数，这里设置为M16螺栓，长度设定为100mm，并且可以依据实际情况调整尺寸。

6、 尺寸开关决定是否在图上展示尺寸数值或变量，默认设为关闭。

7、 根据实际需要勾选所需视图，完成后点击确定按钮。

CAXA CAD电子图板：快速掌握插入图符功能

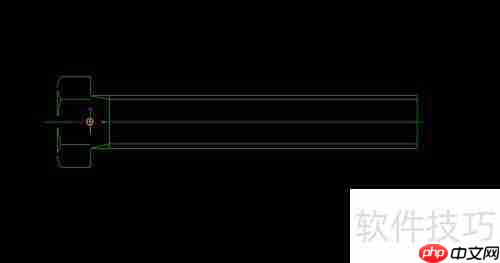

8、 完成后会在图纸中出现相应图形，通过选定图示中的定位点并右键确认来结束操作。

CAXA CAD电子图板：快速掌握插入图符功能

CAXA CAD电子图板：快速掌握插入图符功能

以上就是CAXA CAD电子图板：快速掌握插入图符功能的详细内容，更多请关注php中文网其它相关文章！
