前言

本文将详细描述Spark的整体架构，读者需具备一定的Spark基础知识，至少了解Spark的RDD和DAG概念。

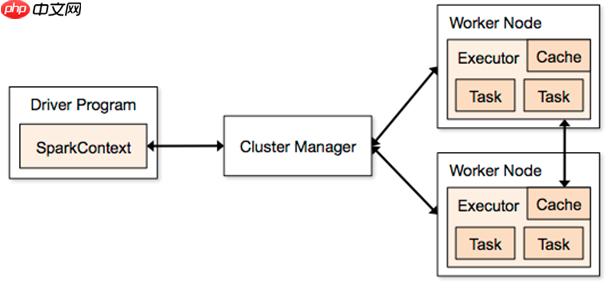

Spark 架构图

术语说明：

Driver的主要功能如下：

• 运行应用程序的main函数
• 创建Spark上下文
• 划分RDD并生成有向无环图（DAGScheduler）
• 与Spark中的其他组件协调资源等（SchedulerBackend）
• 生成并发送Task到Executor（TaskScheduler）

根据官网，Spark应用在Yarn上启动有两种模式：在集群模式下，Spark driver在应用主进程（Application Master）中运行；在客户端模式下，driver在客户端进程中运行。

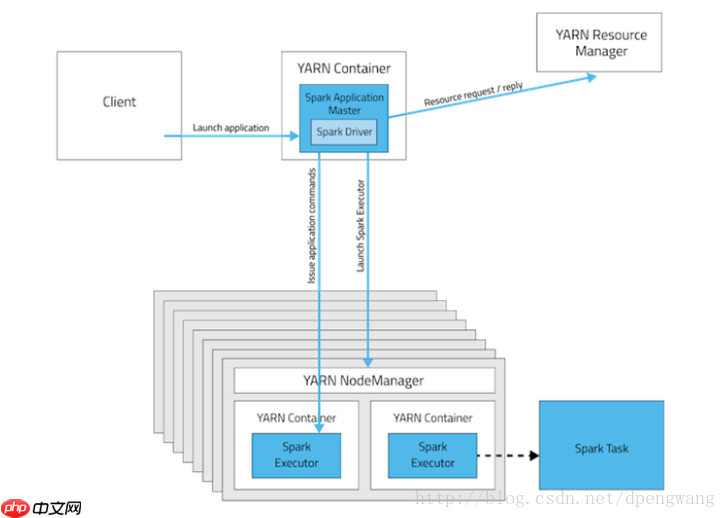

yarn-cluster模式下

在yarn-cluster模式下，客户端将用户程序提交到Spark集群后便与集群断开连接，客户端仅负责提交任务。在这种模式下，AM和driver是同一实体，但官网描述为driver运行在AM内部，可以理解为AM包含了driver的功能，类似于driver运行在AM中。此时，AM既能向资源管理器申请并分配资源，又能完成driver的RDD划分和任务提交等工作。

Executor是Spark任务（task）的执行单元，运行在worker节点上，但不等于worker，实际上它是一组计算资源（CPU核心、内存）的集合。一个worker节点上的内存和CPU由多个Executor共享。

• spark.executor.cores：此参数指定Executor的CPU核心数，分配更多的核心意味着Executor的并发能力更强，能够同时执行更多的任务。
• spark.cores.max：为一个应用程序分配的最大CPU核心数，如果未设置此值，默认为spark.deploy.defaultCores。
• spark.executor.memory：指定每个Executor的内存大小，默认是1G。该配置项默认单位是MB，也可以显式指定单位（如2g，8g）。如果运行过程中发现GC时间变长（管理界面可见），应适当增加spark.executor.memory。
• 指定Spark Executor数量的公式：

spark.executor.instances = spark.max.cores / spark.executor.cores

集群中Executor的数量由spark.max.cores和spark.executor.cores共同决定。其中，spark.cores.max是指Spark程序需要的总核心数，spark.executor.cores是指每个Executor需要的核心数。

指定并行任务数量的参数：

spark.default.parallelism=1000

参数说明：该参数用于设置每个stage的默认任务数量。这个参数非常重要，如果未设置，可能直接影响Spark作业的性能。

参数调优建议：Spark作业的默认任务数量设置为500到1000个较为合适。许多用户常犯的错误是不设置此参数，导致Spark根据底层HDFS的block数量自动设置任务数量，默认是一个HDFS block对应一个任务。通常，Spark默认设置的数量偏少（如几十个任务），如果任务数量过少，会导致之前设置的Executor参数无效。假设Executor进程有多个，内存和CPU资源充足，但任务只有一个或十个，那么90%的Executor进程可能没有任务执行，资源浪费严重。

Spark官网建议的设置原则是，将该参数设置为num-executors * executor-cores的2到3倍较为合适。例如，Executor的总CPU核心数量为300个，设置1000个任务是合理的，可以充分利用Spark集群的资源。

DAG调度器（DAG: 有向无环图）

1. 用户提交的应用程序，Spark底层会根据宽依赖、窄依赖自动生成DAG。
2. DAG反映RDD之间的依赖关系。

Executor：进程——运行在工作节点上，负责运行Task。

Task：Executor的工作单元，也称为任务。

Job：用户提交的作业，包含多个Task。

Stage：是Job的基本调用单元，Job根据宽窄依赖划分为不同的Stage，一个Stage中包含一个或多个相同类型的Task。

一个Application由一个Driver和多个Job构成，一个Job由多个Stage构成，一个Stage由多个没有Shuffle关系的Task组成。

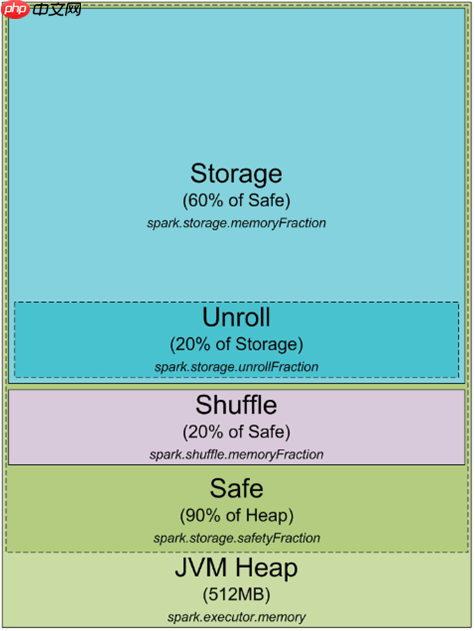

JVM堆空间下Spark的内存分配

任何Spark进程都是一个JVM进程，因此可以配置其堆大小（-Xmx和-Xms）。但进程如何使用堆内存和为何需要它？以下是JVM堆空间下Spark的内存分配情况：

《PHP程序设计》第二版

本书图文并茂，详细讲解了使用LAMP（PHP）脚本语言开发动态Web程序的方法，如架设WAMP平台，安装与配置开源Moodle平台，PHP程序设计技术，开发用户注册与验证模块，架设LAMP平台。　本书适合计算机及其相关专业本、专科学生作为学习LAMP（PHP）程序设计或动态Web编程的教材使用，也适合对动态Web编程感兴趣的读者自觉使用，对LAMP（PHP）程序设计人员也具有一定的参考价值。

下载

默认情况下，Spark进程的堆空间为512MB。为了安全考虑并避免OOM，Spark只允许使用90%的堆空间，Spark使用spark.storage.safetyFraction配置该值（默认是0.9）。作为一个内存计算工具，Spark可以在内存中存储数据。通过阅读http://0x0fff.com/spark-misconceptions/，会发现Spark不是真正的内存工具，它只是将内存用作LRU缓存，因此大量内存被用来缓存正在计算的数据，这部分占用安全堆的60%，Spark使用spark.storage.memoryFraction控制该值。如果想知道Spark中能缓存多少数据，可以统计所有Executor的堆大小，乘以safeFraction和memoryFraction，默认是54%，这就是Spark可用于缓存数据的堆大小。

该部分介绍shuffle的内存使用情况，它通过堆大小 spark.shuffle.safetyFraction spark.shuffle.memoryFraction计算。spark.shuffle.safetyFraction的默认值是0.8，spark.shuffle.memoryFraction的默认值是0.2，因此最多只能使用堆空间的16%用于shuffle。关于如何使用这块内存，参考https://github.com/apache/spark/blob/branch-1.3/core/src/main/scala/org/apache/spark/shuffle/ShuffleMemoryManager.scala。然而，Spark通常使用这块内存用于shuffle中的其他任务，当执行shuffle时，有时需要对数据进行排序，需要缓冲排序后的数据（注意不能改变LRU缓冲中的数据，因为后面可能需要重用），这需要大量的RAM存储排序后的数据块。如果没有足够的内存用于排序，可以参考外排的实现，一块一块地排序，然后最终合并。

最后要讲到的一块内存是"unroll"，该块内存用于unroll，计算如下：spark.storage.unrollFraction spark.storage.memoryFraction spark.storage.safetyFraction。当我们需要在内存中展开数据块时使用它。为什么需要展开？因为Spark允许以序列化和非序列化两种方式存储数据，序列化后的数据无法直接使用，因此使用时必须展开。这部分内存占用缓存的内存，所以如果需要内存用于展开数据时，如果此时内存不够，Spark LRU缓存中的数据会被删除一些块。

YARN模式下的JVM堆内存

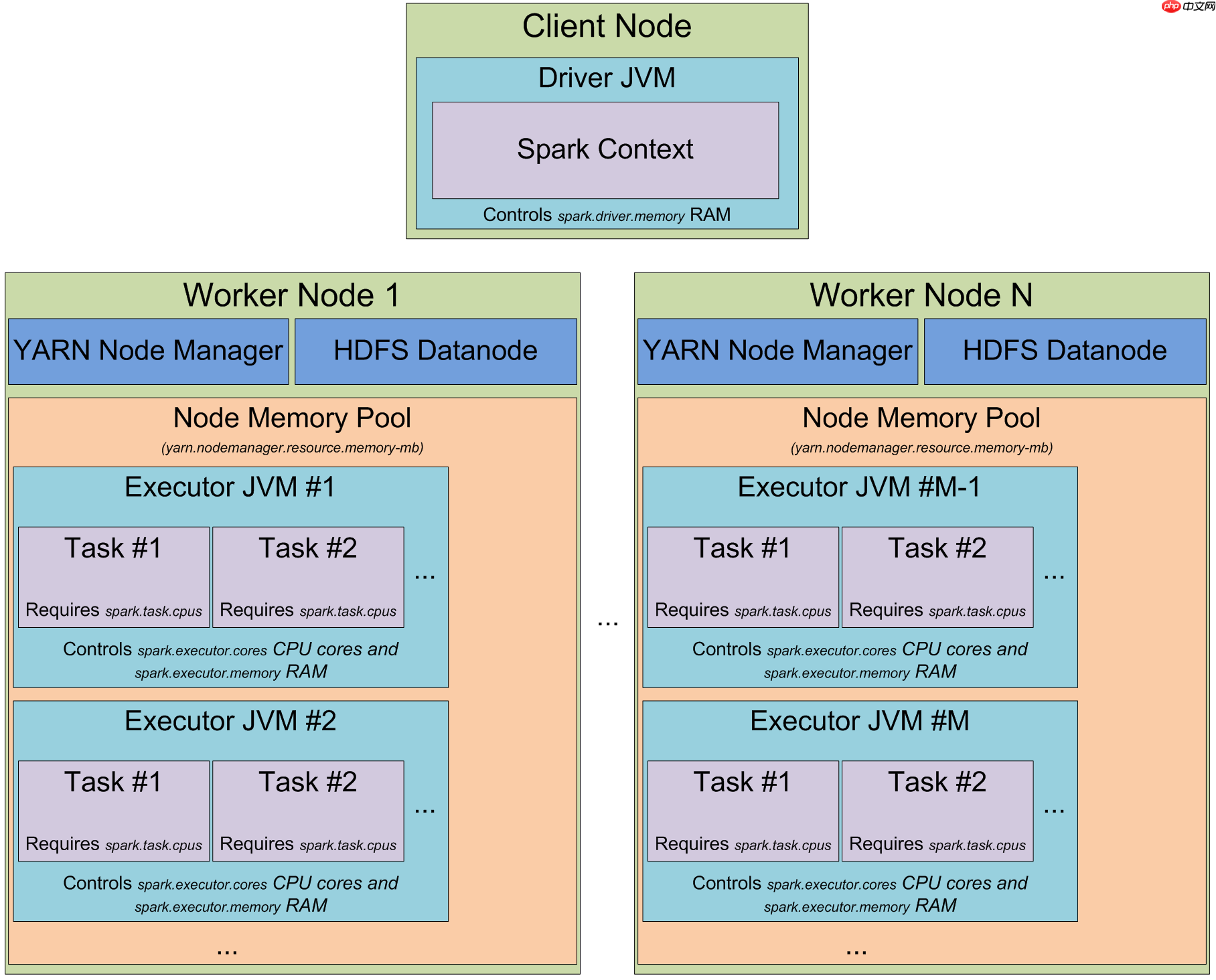

现在应该清楚了解Spark如何使用JVM中的堆内存了，现在切换到集群模式，当启动一个Spark集群时，如何看待它？以下是YARN模式下的架构：

当在YARN集群上运行时，YARN的ResourceMananger用于管理集群资源，每个节点上的NodeManager用于控制节点上的资源。从YARN的角度来看，每个节点被视为可分配的资源池。当向ResourceManager请求资源时，它返回一些NodeManager信息，这些NodeManager将为你提供执行容器，每个执行容器就是满足请求的堆大小的JVM进程，JVM进程的位置由ResourceMananger管理，不能自己控制。如果一个节点有64GB的内存被YARN管理（通过yarn.nodemanager.resource.memory-mb配置），当请求10个4GB内存的Executor时，这些Executor可能运行在同一个节点上。

在YARN上启动Spark集群时，可以指定：

执行器的数量（-num-executors 或 spark.executor.instances），每个执行器使用的内存（-executor-memory 或 spark.executor.memory），每个执行器使用的CPU核心数（-executor-cores 或 spark.executor.cores），每个任务执行使用的核心数（spark.task.cpus），驱动程序应用使用的内存（-driver-memory 和 spark.driver.memory）

当在集群上执行应用时，作业会被切分成stages，每个stage切分成tasks，每个task单独调度。可以将Executor的JVM进程看作任务执行池，每个Executor有：

spark.executor.cores / spark.task.cpus

个执行槽。例子：集群有12个节点运行YARN的NodeManager，每个节点有64GB内存和32个CPU核心，每个节点可以启动2个Executor，每个Executor使用26GB内存，剩余内存用于系统和其他服务，每个Executor有12个CPU核心用于执行任务，这样整个集群有：

12 machines * 2 executors per machine * 12 cores per executor / 1 core = 288

个任务执行槽，这意味着Spark集群可以同时运行288个任务，整个集群用于缓存数据的内存有：

0.9 * spark.storage.safetyFraction * 0.6 * spark.storage.memoryFraction * 12 machines * 2 executors per machine * 26 GB per executor = 336.96 GB.

到目前为止，我们已经了解了Spark如何使用JVM的内存以及集群上的执行槽是什么，但还没有讨论任务的一些细节，这将在另一篇文章中详细说明。基本上，任务是Spark的一个工作单元，作为Executor的JVM进程中的一个线程执行，这也是Spark作业启动时间快的原因，在JVM中启动一个线程比启动一个单独的JVM进程快（在Hadoop中执行MapReduce应用会启动多个JVM进程）。

Spark抽象：partition

Spark处理的所有数据都会被切分成partition，一个partition是什么以及如何确定？partition的大小完全依赖于数据源。Spark中大部分用于读取数据的方法都可以指定生成的RDD中的partition数量。当从HDFS上读取一个文件时，会使用Hadoop的InputFormat来处理，默认情况下InputFormat返回的每个InputSplit会映射到RDD中的一个partition。大部分存储在HDFS上的文件，每个数据块会生成一个InputSplit，每个数据块大小为64MB或128MB。因为HDFS上的数据块边界是按字节计算的（64MB一个块），但在处理时，它又要按记录进行切分。对于文本文件来说，切分的字符是换行符；对于sequence文件来说，是块结束。如果是压缩文件，整个文件都被压缩了，不能按行进行切分，整个文件只有一个InputSplit，这样Spark中也会只有一个partition，在处理时需要手动进行repartition。

Hive on Spark调优：参数配置样例

set hive.execution.engine=spark;
set spark.executor.memory=4g;
set spark.executor.cores=2;
set spark.executor.instances=40;
set spark.serializer=org.apache.spark.serializer.KryoSerializer;

之前在Hive on Spark上运行100GB的数据量需要跑十几个小时，查看CPU和内存监控，发现POWER_TEST阶段（依次执行30个查询）CPU只用了百分之十几，也就是没有充分利用整个集群的性能，导致运行速度很慢。因此，调整参数以使整个集群发挥最大性能显得尤为重要。

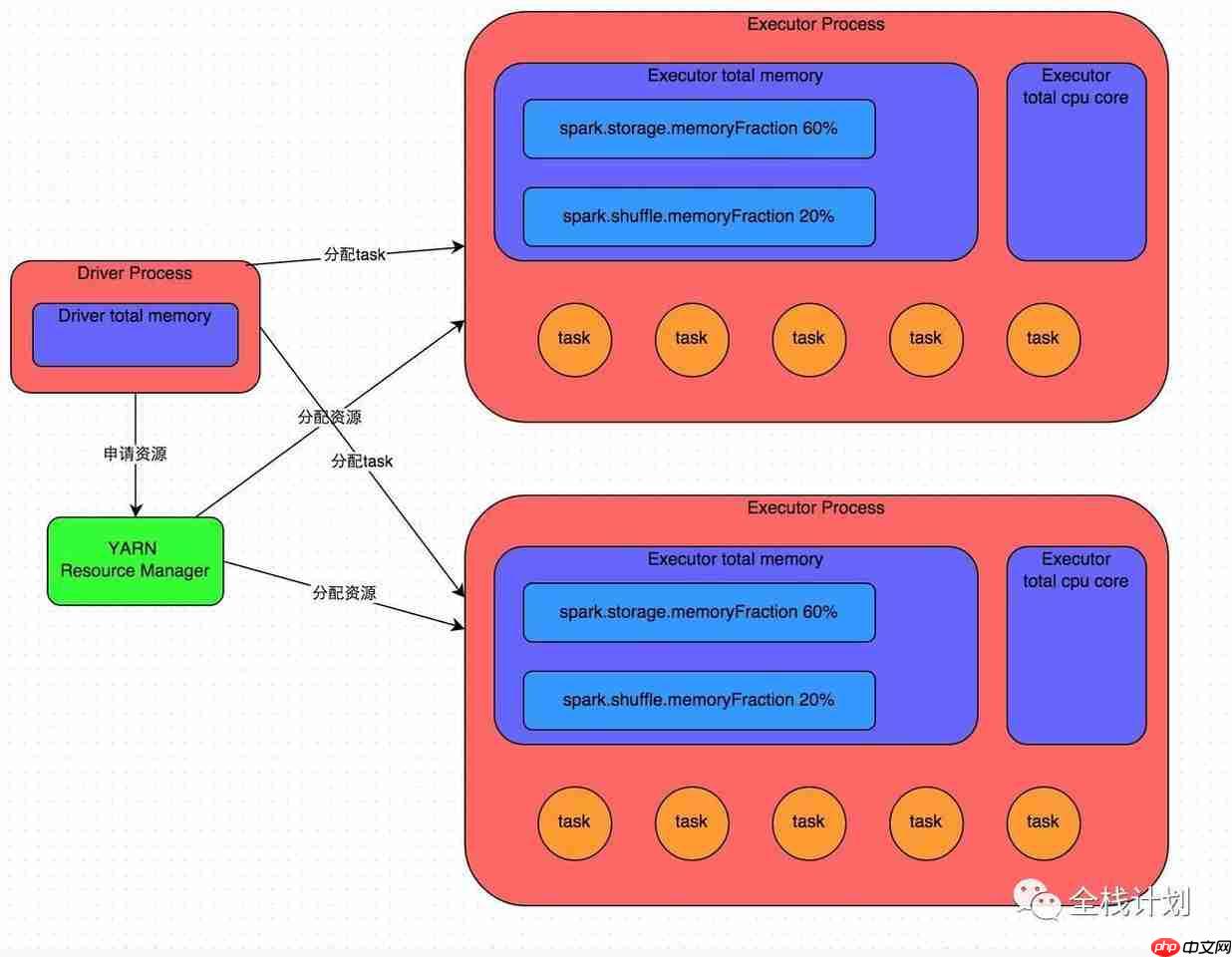

Spark作业运行原理

详细原理见上图。我们使用spark-submit提交一个Spark作业后，这个作业就会启动一个对应的Driver进程。根据你使用的部署模式（deploy-mode）不同，Driver进程可能在本地启动，也可能在集群中某个工作节点上启动。Driver进程本身会根据我们设置的参数，占有一定数量的内存和CPU核心。而Driver进程要做的第一件事情，就是向集群管理器（可以是Spark Standalone集群，也可以是其他的资源管理集群，美团•大众点评使用的是YARN作为资源管理集群）申请运行Spark作业需要使用的资源，这里的资源指的就是Executor进程。YARN集群管理器会根据我们为Spark作业设置的资源参数，在各个工作节点上，启动一定数量的Executor进程，每个Executor进程都占有一定数量的内存和CPU核心。

Spark是根据shuffle类算子来进行stage的划分。如果我们的代码中执行了某个shuffle类算子（比如reduceByKey、join等），那么就会在该算子处，划分出一个stage界限来。可以大致理解为，shuffle算子执行之前的代码会被划分为一个stage，shuffle算子执行以及之后的代码会被划分为下一个stage。因此一个stage刚开始执行的时候，它的每个task可能都会从上一个stage的task所在的节点，去通过网络传输拉取需要自己处理的所有key，然后对拉取到的所有相同的key使用我们自己编写的算子函数执行聚合操作（比如reduceByKey()算子接收的函数）。这个过程就是shuffle。

task的执行速度是与每个Executor进程的CPU核心数量直接相关的。一个CPU核心同一时间只能执行一个线程。而每个Executor进程上分配到的多个task，都是以每个task一条线程的方式，多线程并发运行的。如果CPU核心数量比较充足，而且分配到的task数量比较合理，那么通常来说，可以比较快速和高效地执行完这些task线程。
