S7-1200/1500连接MS SQL数据库

s7-1200/1500可以通过表格数据流协议 (tds) 与 microsoft sql 服务器建立连接。通过 tds，可以登录到 sql 服务器数据库并发送 sql 指令，从而读取数据库中的数据。

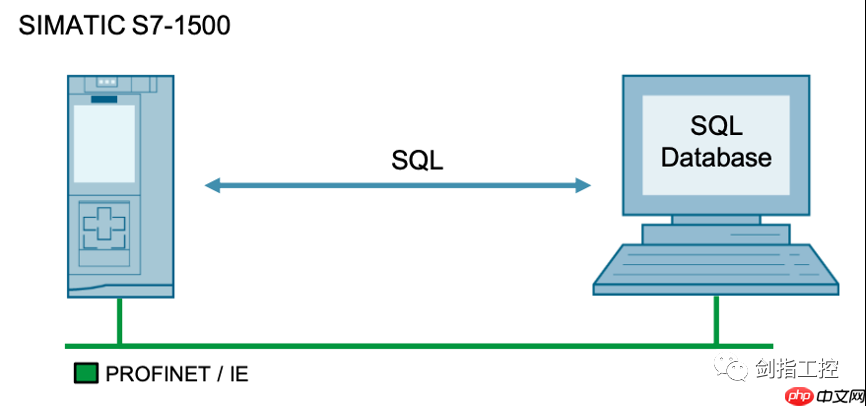

本文将详细介绍 SIMATIC S7-1500 如何通过 TDS 连接到 Microsoft SQL 服务器并将数据传输到数据库中。该功能块使用了开放式用户通信块（TCON、TSEND、TRCV 和 TDISCON）。

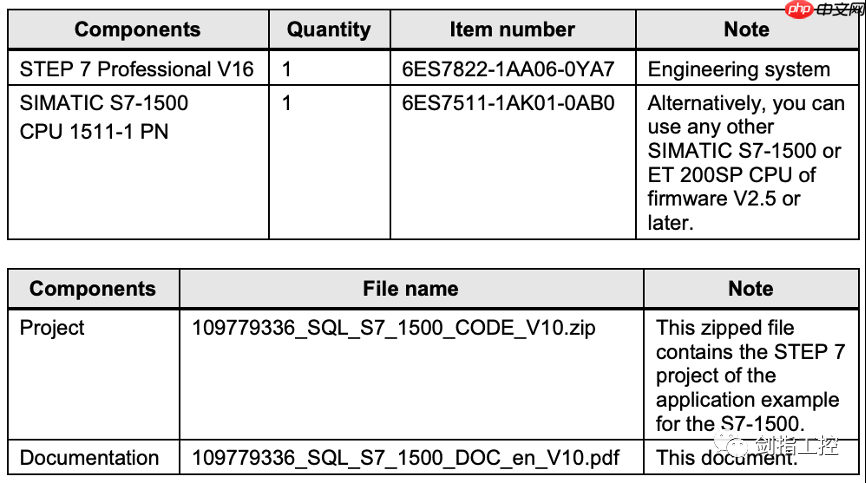

测试设备和TIA的版本信息如下：

功能说明：

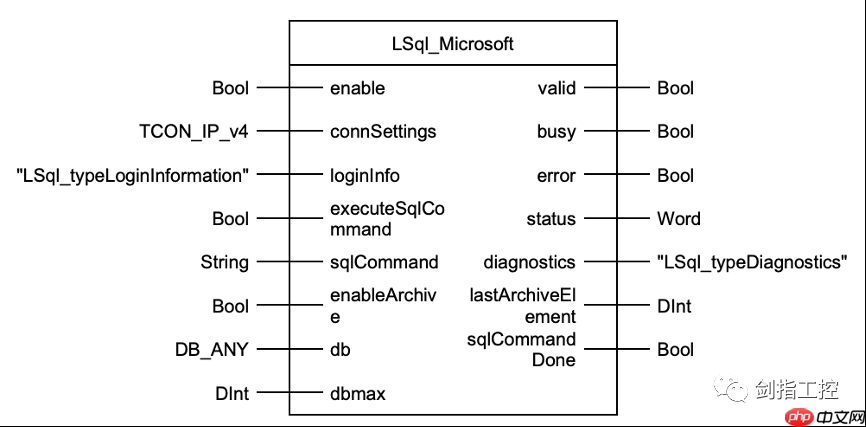

功能块“LSql_Microsoft”基于 TDS 协议，并利用“开放式用户通信块”执行以下操作：

• 登录到 Microsoft SQL 服务器数据库（enable、connSettings、登录信息）

• 传输 SQL 指令（sqlCommand、executeSqlCommand）

• 归档接收到的数据（enableArchive、db、dbmax）

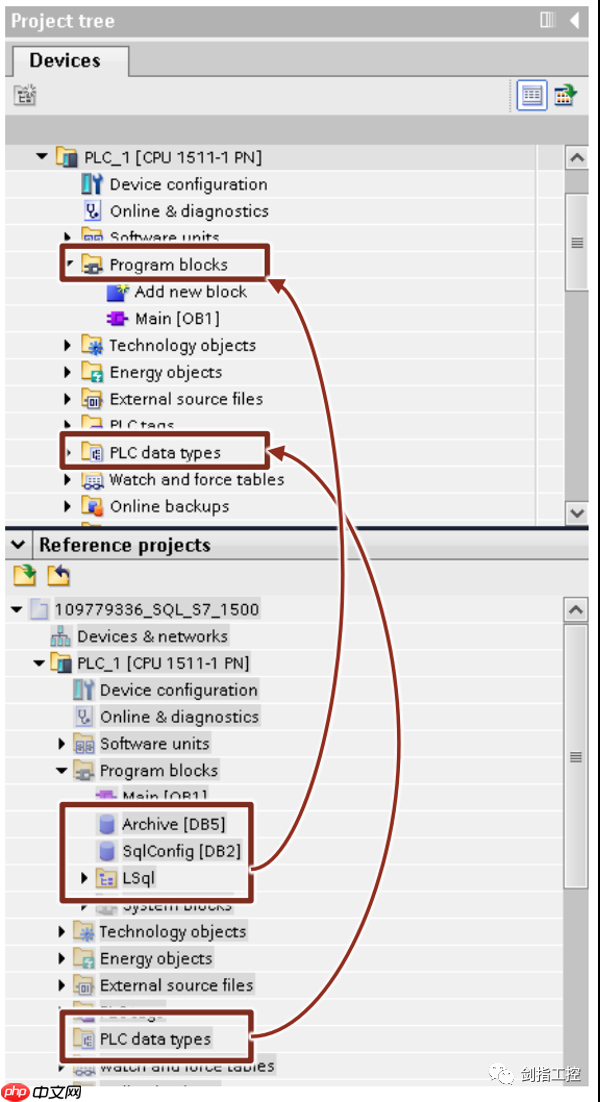

将以下项目组件复制到您的 TIA Portal 项目中：

• “LSql”块文件夹

• 数据块“SqlConfig”

• 数据块“归档”

• PLC 数据类型文件夹

来画数字人直播

来画数字人自动化直播，无需请真人主播，即可实现24小时直播，无缝衔接各大直播平台。

0

查看详情

建议在“参考项目”视图中进行操作。

连接“LSql_Microsoft”块的参数

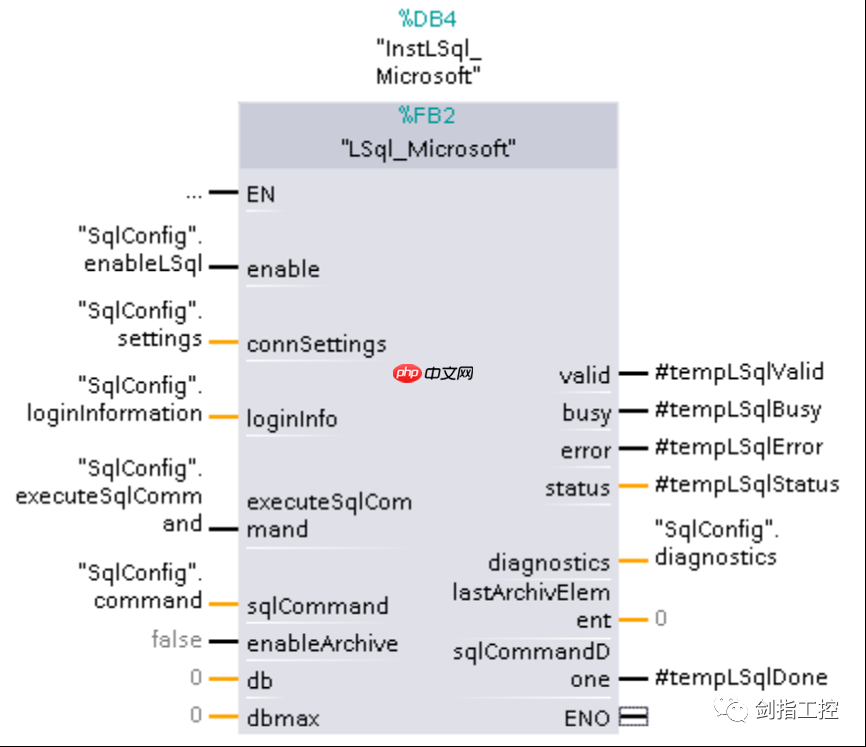

在循环块中调用“LSql_Microsoft”块，例如在“主 [OB1]”中，并按如下图所示连接输入和输出。

建立和终止连接：

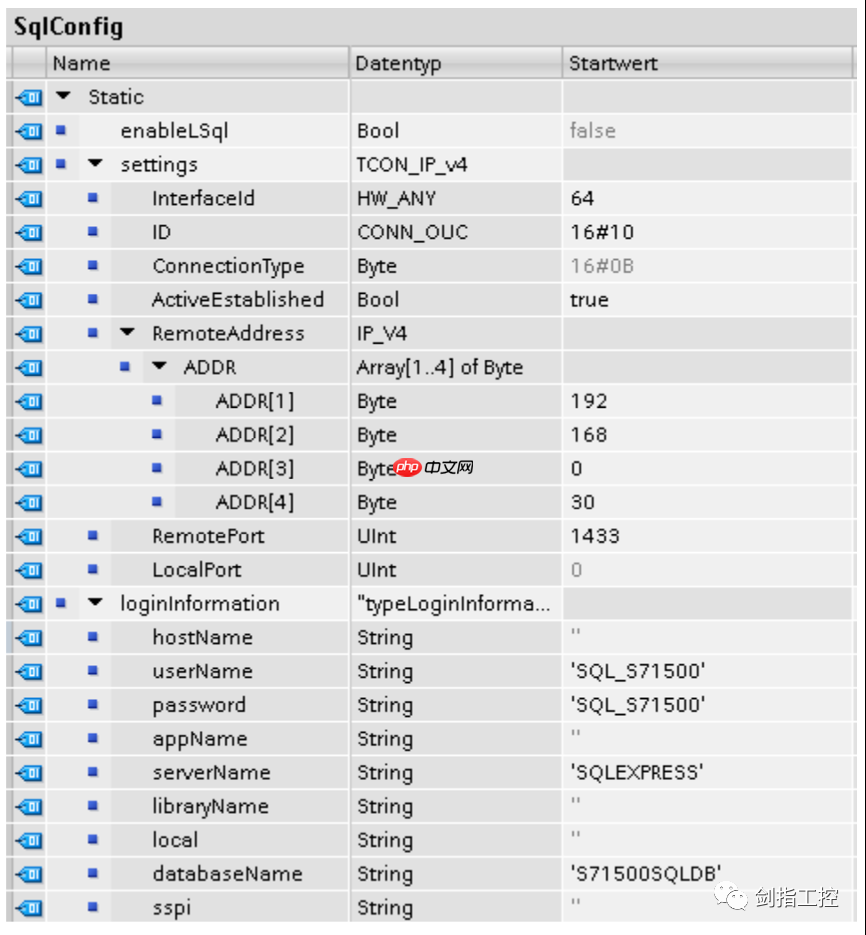

“启用”输入控制与 SQL 服务器的连接建立和终止。只要需要向 SQL 服务器发送 SQL 指令，“启用”必须设置为“真”。将“启用”设置为“假”时，将终止与 SQL 服务器的连接。为了成功建立连接，以下参数必须在数据块“SqlConfig”中设置。未填充的参数是可选的。

传输 SQL 指令：

在 sqlCommand 输入中指定并存储一条 SQL 指令。一旦控制器与 SQL 服务器建立连接，您可以在 executeSqlCommand 处向 SQL 服务器发送指令。如果命令成功执行，参数“doneSqlCommand”将切换为“真”。

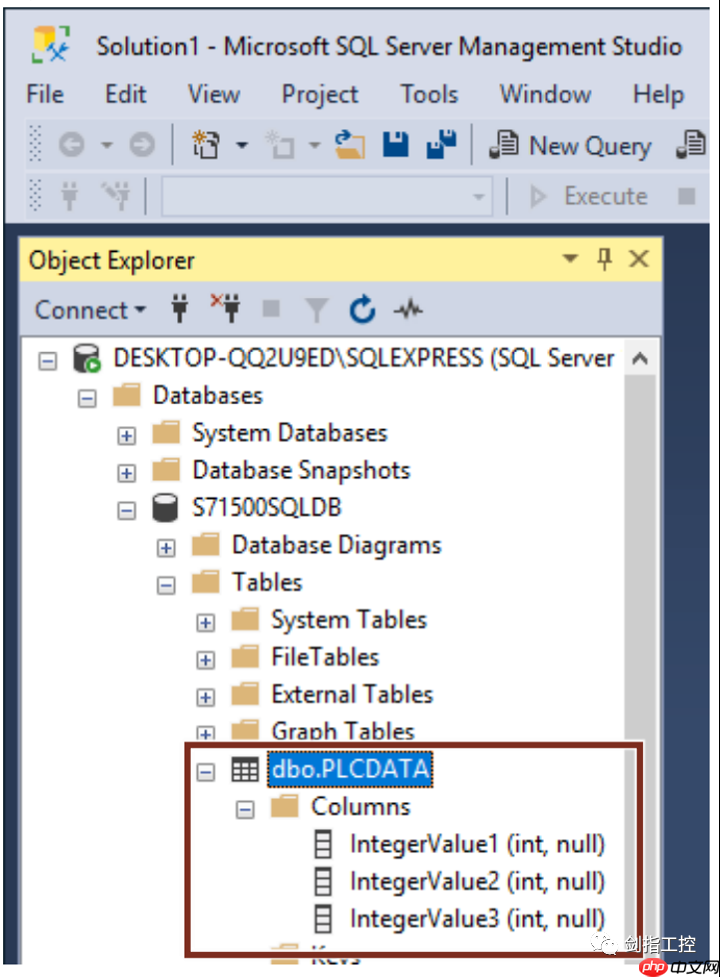

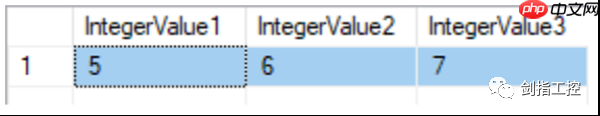

在本应用示例中，SQL 指令“插入 PLCDATA 值(5,6,7)”已指定。PLCDATA 是数据库表 S71500SQLDB 的名称。下图显示了这个数据库表及其列。

具体设置的文档手册下载链接如下：

https://www.php.cn/link/3b6f719670262f4c74ee82a8ea7fcbea

提取码请联系管理员获取。
