Linux 运行时设备树

在根文件系统中查看设备树是一种有效的调试方法，因为有时即使你修改了 dts 文件并编译了新的 dtb 文件，实际下载到板子上的可能仍然是旧的 dtb。因此，查看板子中实际生效的设备树配置信息非常重要。

1、设备树的原始 dtb 格式位于以下目录，fdt 就是我们的设备树*.dtb 文件：

/sys/firmware/fdt     //原始dtb文件

你可以通过执行以下命令查看：

hexdump -C /sys/firmware/fdt

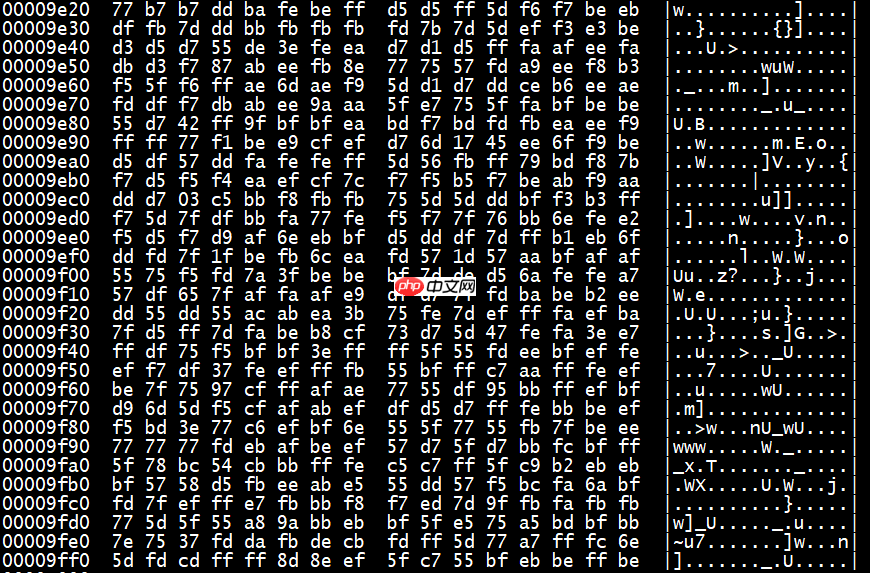

此命令会以十六进制模式打开文件，如图所示：

这种方式很难直接看到实际的配置。为了更清晰地查看配置，可以将 fdt 文件导出到 Ubuntu 系统中，使用 Linux 源码自带的 DTC 工具进行反编译。反编译命令如下：

/script/dtc/dtc -I dtb -O dts -o xxx.dts xxx.dtb

DTS 是设备树源码文件，而 DTB 是将 DTS 编译后的二进制文件。将 .c 文件编译为 .o 文件需要使用 gcc 编译器，同样，将 .dts 文件编译为 .dtb 文件需要使用 DTC 工具。反编译后，你可以看到更易于阅读的设备树配置，字符串会恢复，数字会以十六进制格式显示。

在 u-boot 启动内核时，会将 dtb 文件的内存地址传递给内核，并保留该内存区域；因此，内核启动后，我们可以通过访问该内存区域获取原始的 dtb 文件。

2、设备树的目录结构以 dtb 格式呈现，位于以下目录：

一览运营宝

一览“运营宝”是一款搭载AIGC的视频创作赋能及变现工具，由深耕视频行业18年的一览科技研发推出。

41

查看详情

/sys/firmware/devicetree

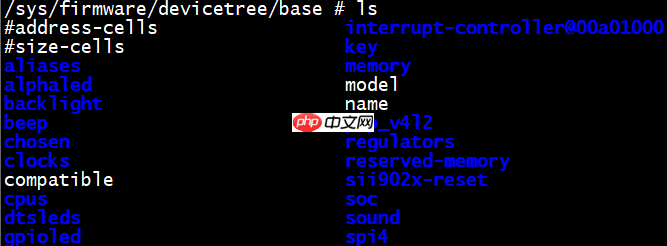

以目录结构形式呈现的 dtb 文件，根节点对应 base 目录，每个节点对应一个目录，每个属性对应一个文件：

在这里，你可以查看你配置的设备树节点信息。对于字符串，使用 cat 命令查看；对于数字，使用 xxd 或 hexdump 命令查看：

3、内核中现存的所有 platform_device 位于以下目录：

/sys/devices/platform

系统中所有的 platform_device，包括来自设备树的和从 .c 文件中注册的。对于来自设备树的 platform_device，你可以进入 /sys/devices/platform/<device>/of_node 查看其设备树属性。

对于具有 of_node 属性的 platform_device，证明其来源于 dtb 文件。

注意：/proc/device-tree 是链接文件，指向 /sys/firmware/devicetree/base。
