内存简史：从水银延迟线到DDR5内存

内存，memory，作为计算机的核心组件之一，承担着存储cpu运算过程中与硬盘、光驱、u盘等外部设备交互数据的重要任务。可以说，没有内存，任何一台电脑都无法正常运行。但你是否了解内存的发展历程？接下来，让我们一起回顾这段技术演进的简史。

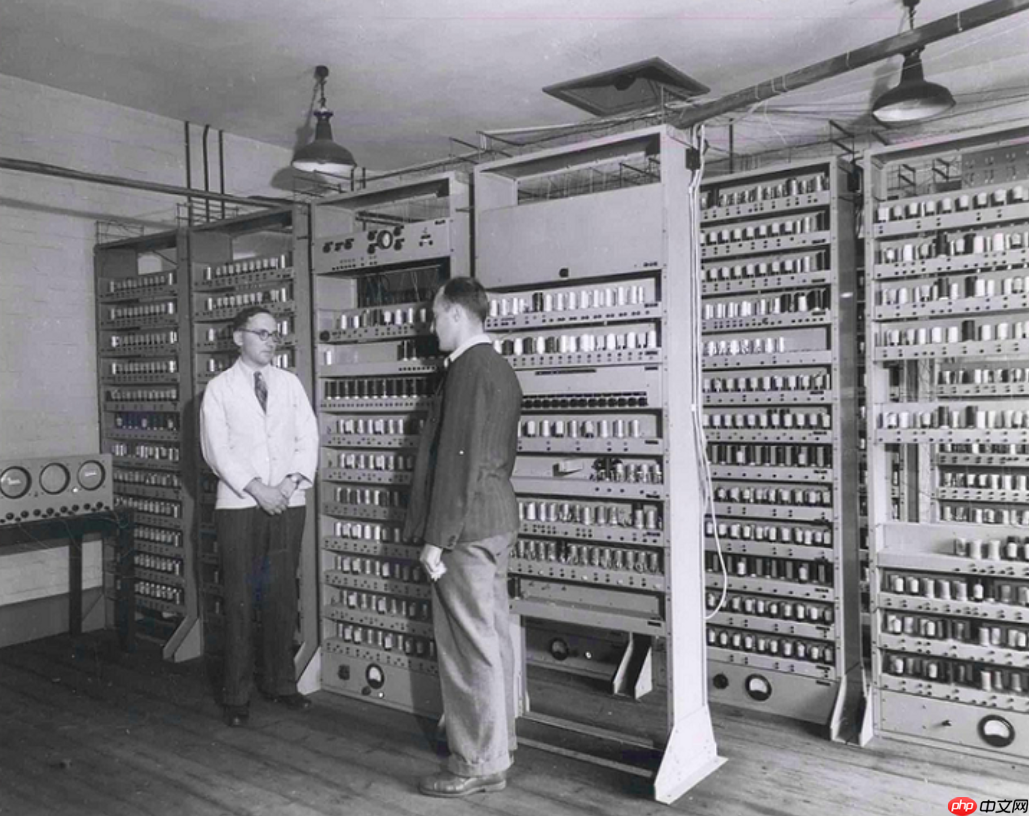

最早的内存雏形可追溯至1951年投入使用的EDVAC计算机（Electronic Discrete Variable Automatic Computer，即离散变量自动电子计算机）。这台机器采用了冯·诺伊曼架构，被视为现代计算机的奠基之作，我们如今使用的个人电脑均可看作是它的延续。

EDVAC配备了世界上第一套内存系统，其存储介质采用了“水银延迟线”作为易失性存储技术。最初设计中，这些水银延迟线被安置在32个5英寸长的管道内，每个管道包含32个存储位置，总计应有1024个单元。然而在实际建造过程中仅实现了一半，最终可用内存仅为512字节。

尽管这一设计在当时堪称突破，但用水银来实现数据存储的方式无疑极为奇特，若非专业背景，恐怕没人能认出这是“内存”。而今天我们所熟悉的内存条形态，是经过数十年不断演进才最终形成的。

早期的个人电脑中，内存是以DIP芯片形式直接焊接在主板上的DRAM插槽中，并没有独立的内存条概念。那时的容量普遍在64KB到256KB之间。虽然与如今动辄数十GB甚至上百GB的内存不可同日而语，但相较于EDVAC而言已是巨大飞跃，足以满足当时的处理器运算需求。

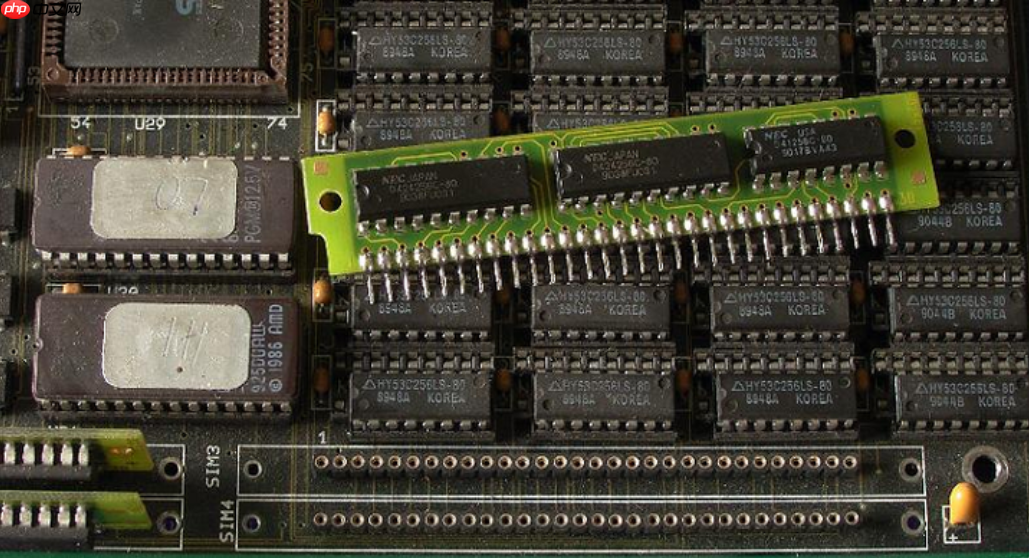

SIPP

随着Intel 286处理器时代的到来，可插拔的内存条开始出现。最初问世的是SIPP（Single In-line Pin Package）内存条，但由于其安装复杂、容易出错，很快就被SIMM（Single In-line Memory Modules）所取代。虽然SIMM看起来略显原始，但它确立了现代内存的基本结构：一条细长的PCB板上排列着多个内存芯片，一侧设有金手指，安装时以90度垂直插入主板插槽。

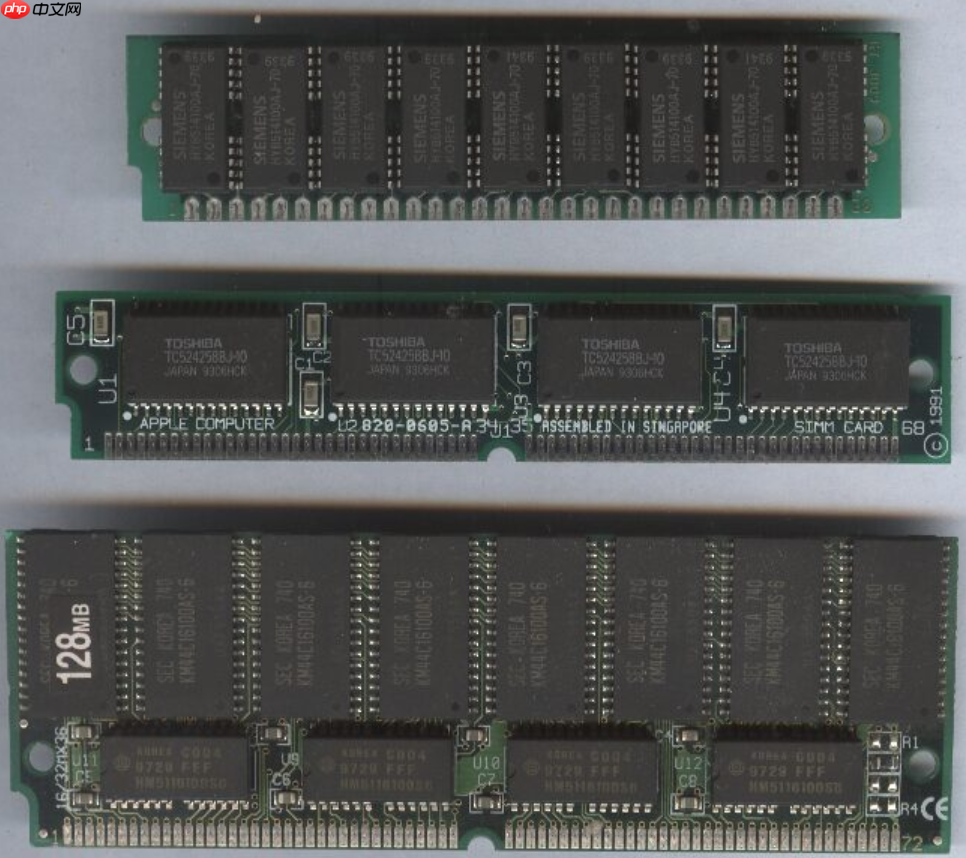

SIMM

存了个图

视频图片解析/字幕/剪辑，视频高清保存/图片源图提取

17

查看详情

不过，SIMM与现代内存条有一个关键区别——它的金手指仅位于单面。直到DIMM（Dual In-line Memory Module）技术出现，也就是SDRAM内存的诞生，才真正开启了现代内存时代。SDRAM不仅采用双面金手指设计，提升了数据传输通道，将位宽扩展至64bit，还实现了内存频率与CPU外频同步，显著提高了数据传输效率。

在此基础上，DDR SDRAM（Dual Data Rate SDRAM）应运而生，它能在时钟信号的上升沿和下降沿各传输一次数据，从而实现两倍于SDRAM的数据速率。此后，该技术不断演进，衍生出GDDR、LPDDR等多个分支，广泛应用于显卡、移动设备等领域。

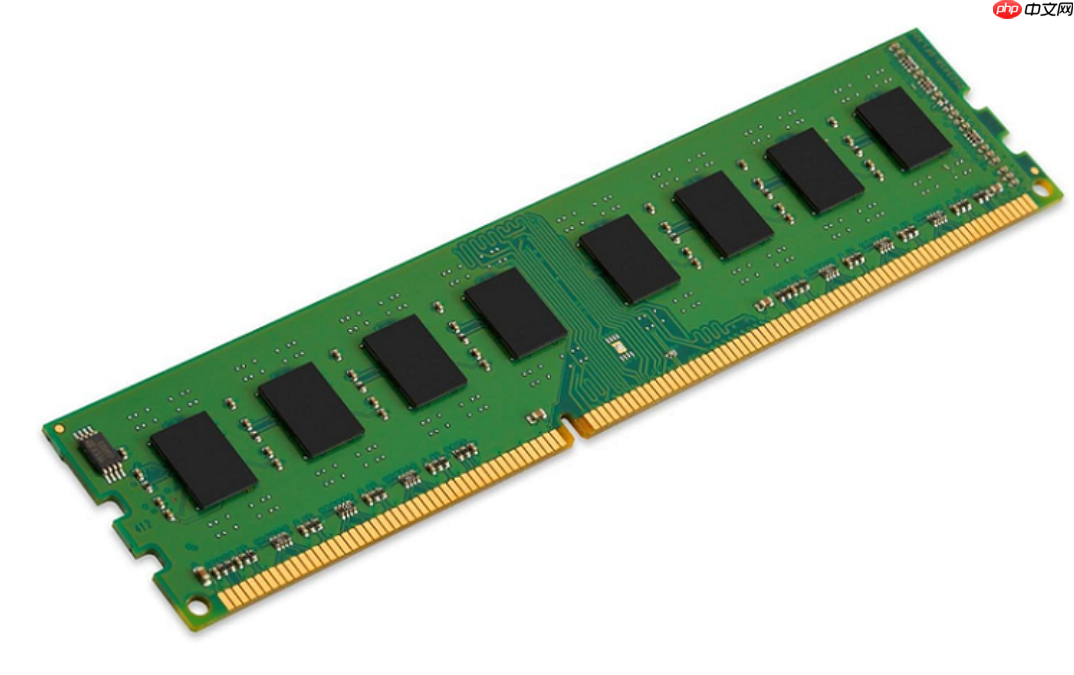

SDRAM

时至今日，DDR技术已发展到第五代，即我们熟知的DDR5内存。在这一进程中，诞生了一项深受DIY爱好者欢迎的技术——Intel XMP一键超频功能。

进入2025年，无论是Intel还是AMD的新一代平台，均已全面转向DDR5内存。市场上也涌现出众多品牌供用户选择，例如科赋（KLEVV）旗下的CRAS V RGB系列内存。科赋隶属于艾思科集团，专注于高端消费类存储产品，主打DRAM内存条与NAND闪存设备，产品涵盖电竞内存与SSD固态硬盘，并多次荣获德国红点设计大奖（2015、2019、2021及2022年）。

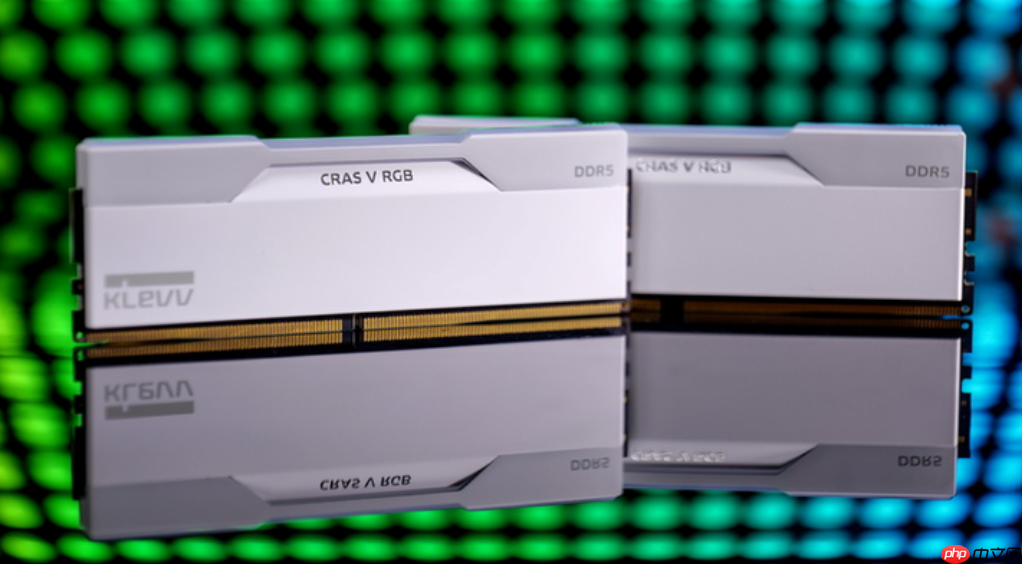

CRAS V RGB

CRAS V RGB正是科赋推出的旗舰级DDR5内存条，配备高效散热马甲，支持全区域RGB灯效，提供16GB、24GB、32GB三种单条容量选项，兼容Intel XMP 3.0与AMD EXPO一键超频技术，最高传输速率可达8400MT/s，属于当前市面上性能顶尖的内存产品之一，特别适合追求极致性能的DIY玩家与游戏玩家使用。
