UG如何标注尺寸公差

P粉390130307
发布： 2025-08-27 10:50:01
原创
285人浏览过

ug软件是一款功能强大的设计工具，支持直接对尺寸进行公差标注。如果你还不清楚如何操作，别担心！本文为你带来详细的操作教程，一起来学习吧！

UG如何标注尺寸公差

UG中如何标注尺寸公差

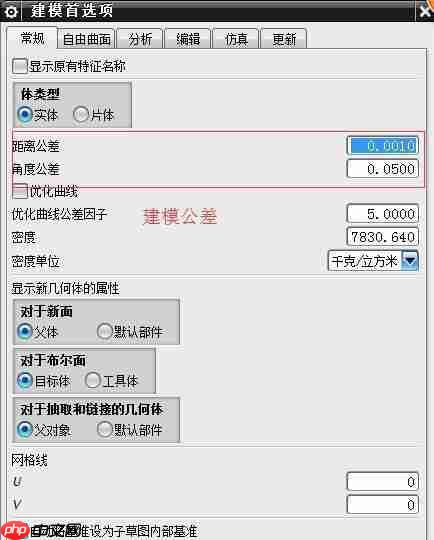

一、建模阶段的公差设置

在进行三维建模时，公差参数的设定至关重要，它直接影响模型的精度以及布尔运算的成败。例如，某些布尔操作失败，很可能就是由于公差设置不合理所致。此外，在导入不同格式的外部文件时，也应根据实际需求调整合适的建模公差，以确保后续操作不会出现错误或破面等问题。

UG如何标注尺寸公差

二、工程图中的公差标注

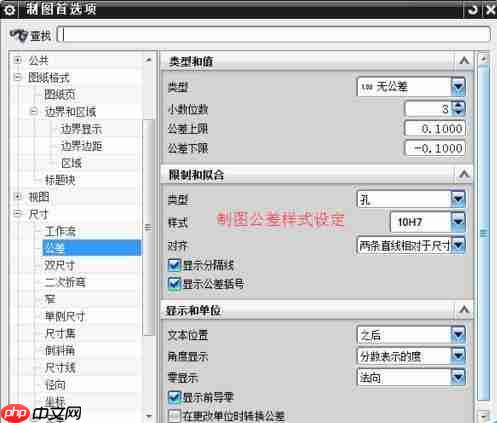

1、进入制图首选项
在UG的“首选项”菜单中选择“制图”，可以对整张图纸的各项属性进行配置，其中包括公差的默认样式和显示方式。

UG如何标注尺寸公差

标小兔AI写标书
标小兔AI写标书

一款专业的标书AI代写平台，提供专业AI标书代写服务，安全、稳定、速度快，可满足各类招投标需求，标小兔，写标书，快如兔。

标小兔AI写标书 40
查看详情 标小兔AI写标书

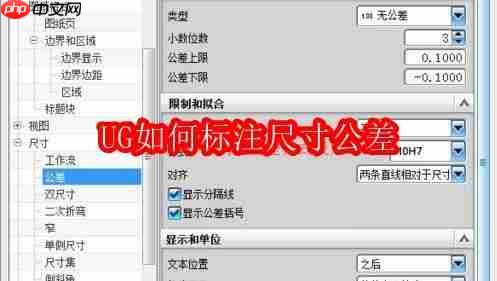

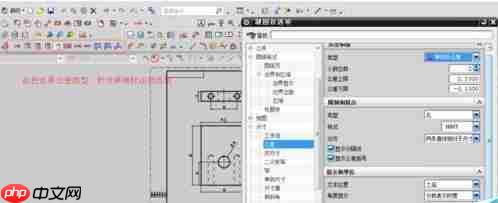

2、设置全局公差
在制图首选项的公差设置界面中，可定义整个图纸所使用的默认公差格式。建议根据图纸中最常用的公差类型进行设定，以便提高绘图效率。

UG如何标注尺寸公差

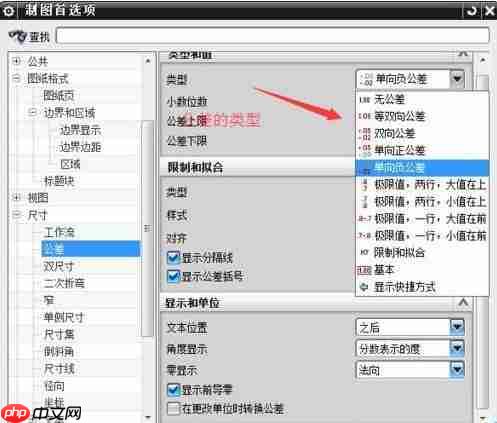

3、单独调整特定尺寸的公差
当某个尺寸需要使用与全局不同的公差时，可通过工具栏中的公差命令，直接为该尺寸添加特定的公差形式，如对称、极限偏差等。

UG如何标注尺寸公差

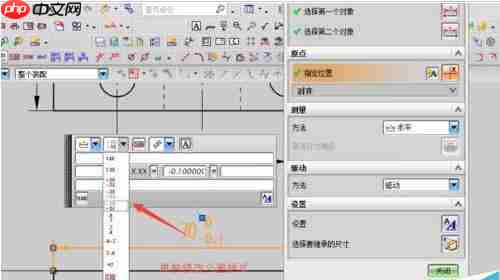

4、为已有尺寸添加公差
完成尺寸标注后，若需为其添加或修改公差，只需双击该尺寸标注，在弹出的属性窗口中进行相应设置即可。

UG如何标注尺寸公差

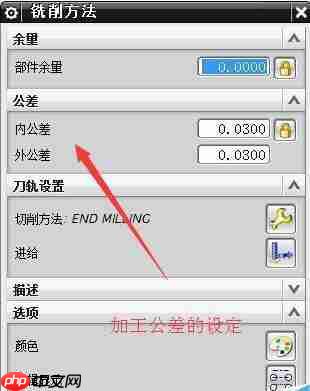

5、加工过程中的公差控制
在数控编程（CAM）模块中，每种加工策略都包含公差设置选项。该数值决定了加工的精度水平。通常情况下，粗加工可设为0.05，精加工建议设置为0.01或更小，尤其是进行曲面加工时，公差应控制在0.01以下，以保证表面质量。但具体数值还需结合机床性能和加工要求灵活调整。

UG如何标注尺寸公差

以上就是UG如何标注尺寸公差的详细内容，更多请关注php中文网其它相关文章！
