Android之WindowManagerService介绍

WindowManagerService（WMS）是Android系统中的一个关键服务，主要负责窗口的管理，包括以下几个方面：

窗口管理、窗口动画、输入系统的中转站、Surface管理。可以毫不夸张地说，Android的Framework层主要由WMS、AMS（ActivityManagerService）和View构成，这三个模块在整个Framework中穿插交互。掌握它们之间的关系和每一个逻辑步骤，对Framework的理解至少有百分之五十。这是《Android源码与设计模式》作者的原话。


一个应用从启动到主窗口显示出来，需要App、ActivityManagerService（AMS）、WindowManagerService（WMS）、SurfaceFlinger（SF）等几个模块相互协作。App负责业务逻辑和绘制自己的视图；AMS管理组件、进程信息以及Activity的堆栈和状态等；WMS管理Activity对应的窗口及子窗口，还有系统窗口等；SF用于管理图形缓冲区，将App绘制的内容合成并渲染在屏幕上。


在Android的应用框架中，窗口主要分为两种类型：

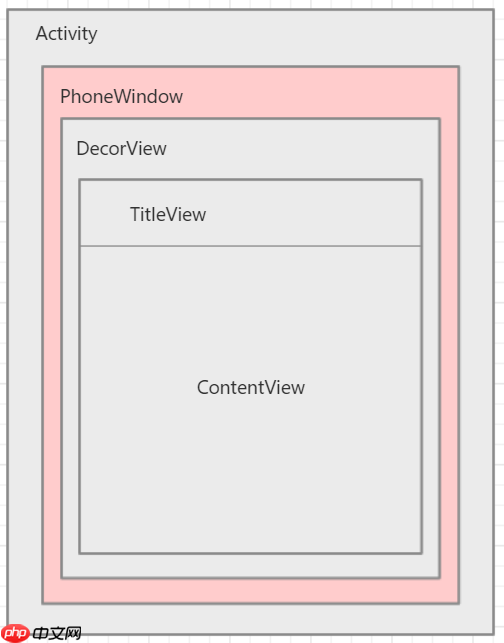

应用窗口：每个Activity都有一个主窗口，弹出的对话框也有一个窗口，Menu菜单也是一个窗口。应用窗口的表示类是PhoneWindow和Window。PhoneWindow继承自Window，针对手机屏幕进行了优化。PhoneWindow只是一个窗口封装类，其核心是mDecorView这个变量，mDecorView是一个顶层的View。

介绍人物关系html图

介绍人物关系html图

65

查看详情

公共界面的窗口：最近运行对话框、关机对话框、状态栏下拉栏、锁屏界面等。这些窗口都是系统级别的窗口，不属于任何应用，与Activity没有任何关系。这种窗口没有专门的窗口类来封装，直接调用WindowManager.addView()来将一个View添加到WindowManager中。

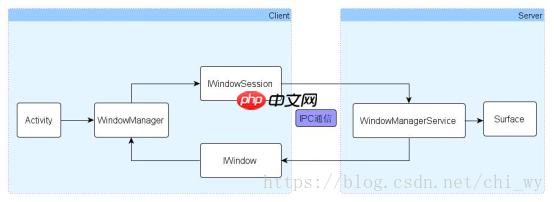

WindowManagerService的重要成员：

窗口的添加过程：

WindowToken可以理解为窗口令牌，且会将一个组件（比如同一个Activity）的窗口（WindowState）集合在一起，方便管理。主要包括以下4个步骤：

1. 对所要添加的窗口进行检查，如果窗口不满足一些条件，就不会再执行下面的代码逻辑。
2. WindowToken相关的处理，比如有的窗口类型需要提供WindowToken，没有提供的话就不会执行下面的代码逻辑，有的窗口类型则需要由WMS隐式创建WindowToken。
3. WindowState的创建和相关处理，将WindowToken和WindowState相关联。
4. 创建和配置DisplayContent，完成窗口添加到系统前的准备工作。

窗口的删除过程：

要删除窗口需要先调用WindowManagerImpl的removeView方法，在removeView方法中又会调用WindowManagerGlobal的removeView方法。主要包括以下4个步骤：

1. 检查删除线程的正确性，如果不正确就抛出异常（因为只有创建Window的原始线程才能够操作Window）。
2. 从ViewRootImpl列表、布局参数列表和View列表中删除与Window对应的元素。
3. 判断是否可以直接执行删除操作，如果不能就推迟删除操作（比如Window正在运行一个动画）。
4. 执行删除操作，清理和释放与Window相关的一切资源。
