打破封闭，打造开源 SmartNIC——深度解析 Xilinx Open-NIC 平台

面对数据中心网络性能的挑战，xilinx 推出了 open-nic 项目，提供一个基于 fpga 的开源 nic 平台，助力开发者与研究人员高效实现网络功能硬件加速与原型验证。本文将深入剖析 open-nic 的系统架构、核心模块及其典型应用。

什么是 Open-NIC？

Open-NIC 是由 AMD-Xilinx 发起的一项开源网络接口卡（NIC）计划，专为 FPGA 开发者和网络研究者设计，旨在构建一个易于接入、可扩展的硬件网络实验平台。该平台支持用户自定义逻辑的灵活集成，显著加快网络应用的开发与测试进程。

三大核心组件概览

Open-NIC 架构由以下三个关键部分构成：

Open-NIC Shell（硬件基础层）

提供基于 RTL 的硬件设计，兼容多款 Alveo UltraScale+ 系列 FPGA 加速卡（如 U50、U55C、U280 等）

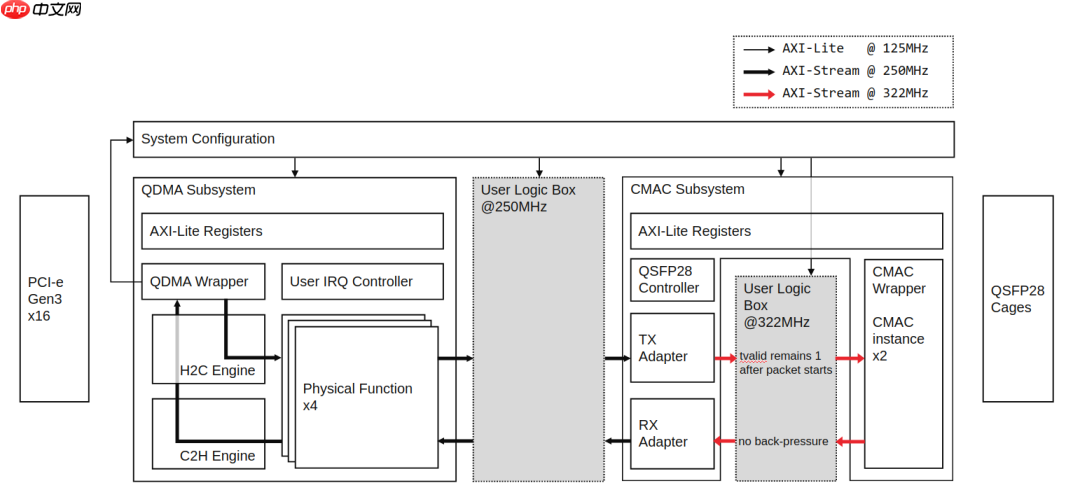

支持 4 个 PCIe PF（物理功能）及双 100GbE 网络接口，配备标准 QDMA 和 CMAC 模块，并预留用户逻辑插槽，便于功能扩展与定制

Open-NIC Driver（Linux 内核驱动）

提供完整的 Linux 驱动程序，支持多 PF 配置与多队列 TX/RX 数据流，兼容 Ubuntu 18.04、20.04 及 22.04 系统

具备基本网络设备控制能力，可用于环回测试、ethtool 参数查询等常见调试操作

Open-NIC DPDK 驱动支持

包含适配 DPDK 框架的补丁文件与编译指南，帮助开发者将 Open-NIC 设备无缝接入高性能数据平面开发环境，适用于主流 Linux 发行版

项目优势与技术意义

开放源码，广泛兼容： 采用 Apache-2.0 或 GPL-2.0 许可协议，确保自由使用与二次开发

清晰的硬件加速路径： Shell 架构明确划分 QDMA、CMAC 与用户逻辑区域，结构模块化，利于快速集成自定义处理单元

百度AI开放平台

百度提供的综合性AI技术服务平台，汇集了多种AI能力和解决方案

42

查看详情

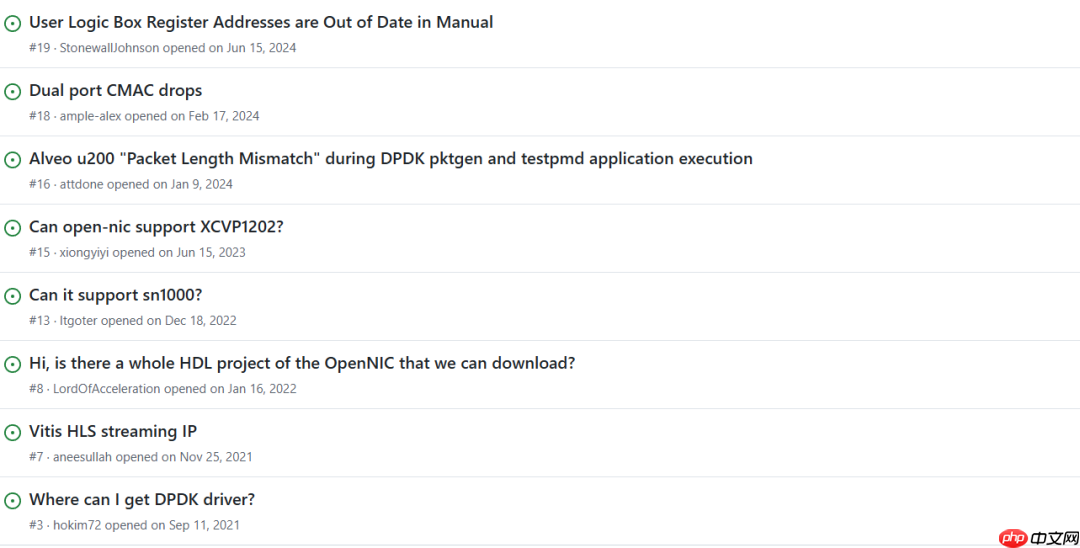

活跃社区支持，持续演进： GitHub issues 显示社区积极贡献，讨论涵盖 SR-IOV 实现、链路接收问题、MAC 配置优化以及对 U 系列 FPGA 的兼容性改进

典型应用场景与开发流程

推荐入门步骤（以 Alveo U55C 卡为例）：

首先克隆三大核心仓库：open-nic-shell、open-nic-driver、open-nic-dpdk；

使用 Vivado 2022.2（当前 OpenNIC 官方支持的最新版本），执行如下命令生成硬件 shell：

vivado -mode gui -source build.tcl -tclargs -board au55c -synth_ip 0

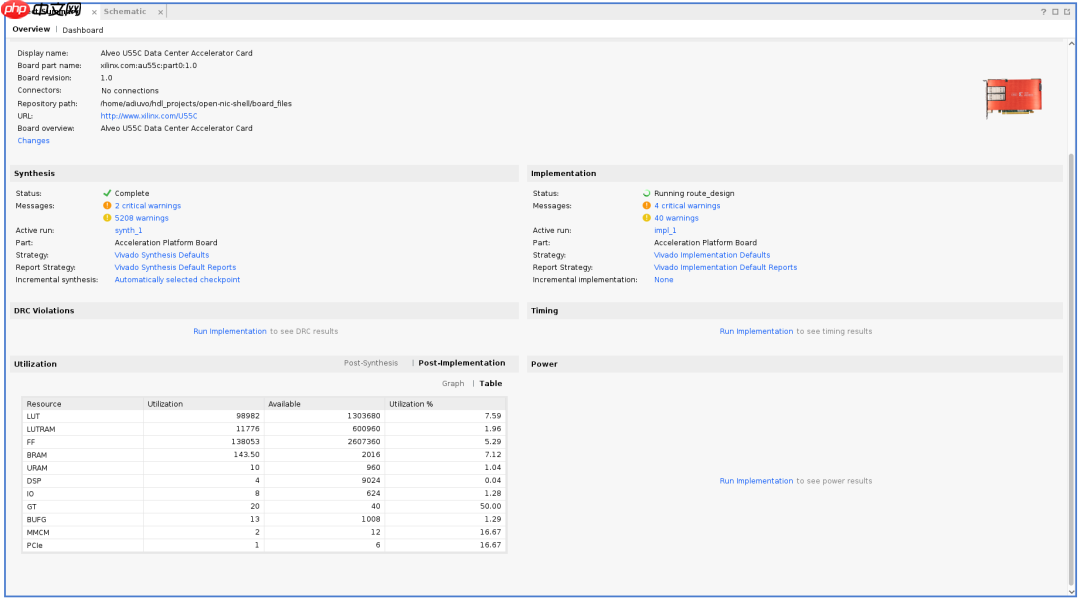

该脚本将生成包含两个 user boxes 的 shell 设计，其中第一个 user box 工作在 250MHz，第二个运行于 322MHz。由于 Alveo 卡片上的 CMAC 与 PCIe 控制器为硬核 IP，因此整体 shell 资源开销极低。

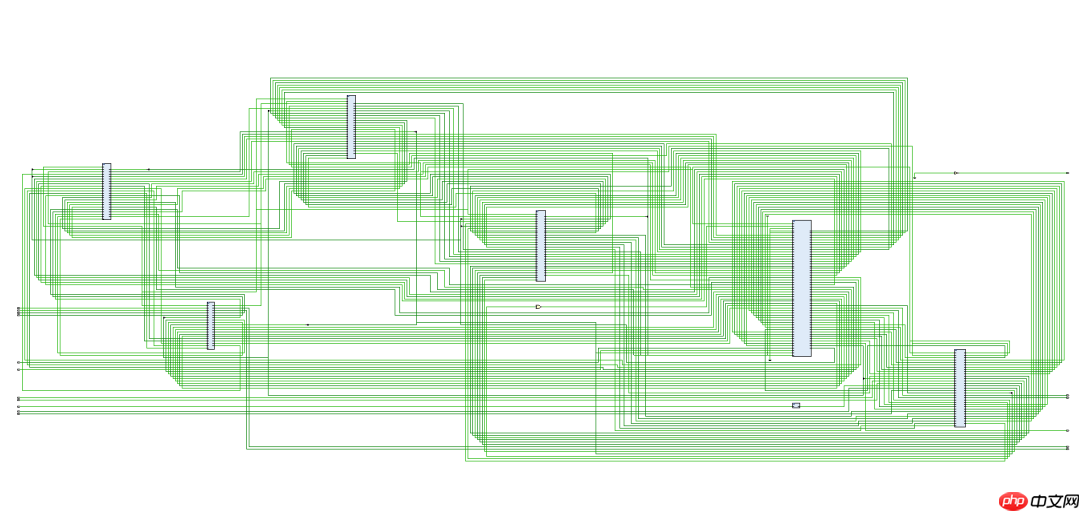

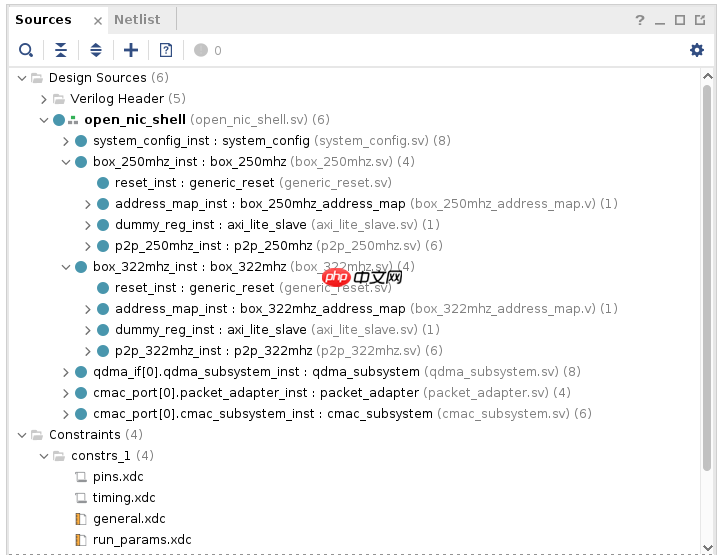

设计生成后可在 Vivado 中查看结构，在源码视图中可清晰识别出新增的两个 user boxes 及用于连接基础模块的辅助逻辑。

典型应用方向：

• 网络协议硬件加速：实现定制化的报文过滤、流分类、转发引擎等
• 数据中心性能测试平台：用于高吞吐、低延迟场景下的系统验证
• 教学与科研平台：支撑 FPGA 编程、网络架构、SmartNIC 技术的教学与创新研究

总结

Xilinx Open-NIC 项目通过“硬件 shell + 内核驱动 + DPDK 支持”三位一体的设计，构建了一个开放、灵活且高性能的 SmartNIC 开发框架。它不仅降低了 FPGA 网络加速的技术门槛，也为学术界与工业界探索下一代智能网卡提供了强有力的支撑。
