UG8.0软件设计模架虎口的操作步骤

PHPz
发布： 2024-05-20 11:01:27
转载
685人浏览过

开发ug8.0软件时，如何操作模架虎口的步骤常常使人困扰。针对此问题，php小编子墨为大家带来了详细的解决方案。本文将逐一讲解模架虎口的操作步骤，帮助大家轻松解决这一难题。

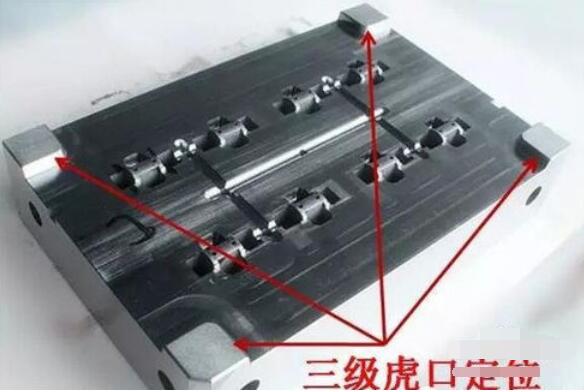

虎口在UG8.0模具设计中起定位的作用，一般的常规模具都要求设计虎口进行定位。

UG8.0软件设计模架虎口的操作步骤

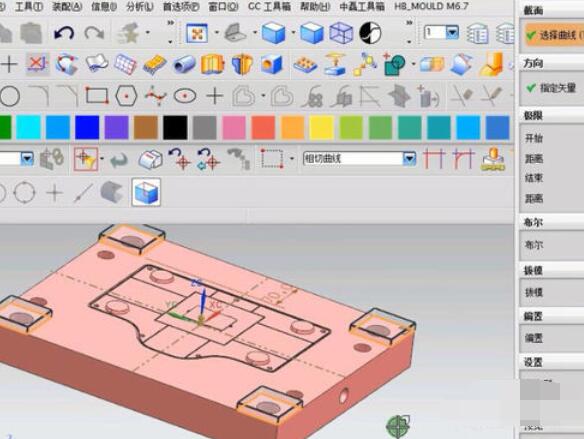

模仁上的虎口可以使用胡波工具下的虎口创建，但是对于模架上的虎口，需要自行手动的绘制。

UG8.0软件设计模架虎口的操作步骤

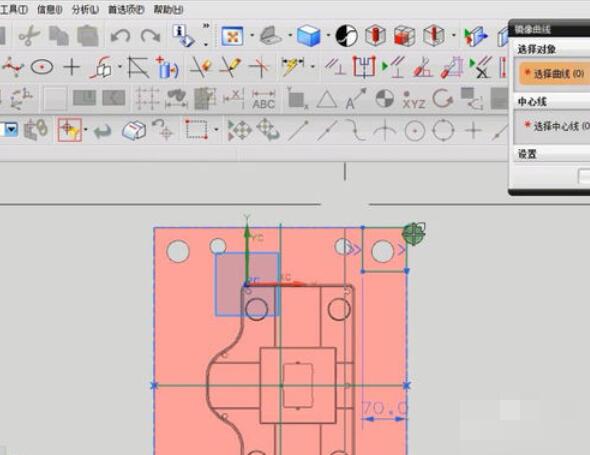

如本例，对于平板模具而言，是必须设计虎口，单靠模架导柱对模具进行定位，显然不是很好！

UG8.0软件设计模架虎口的操作步骤

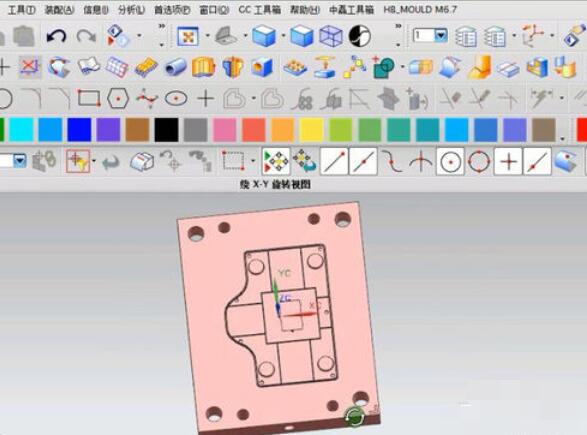

拉伸完虎口的实体模型后，需要与模架进行布尔运算求和。

UG8.0软件设计模架虎口的操作步骤

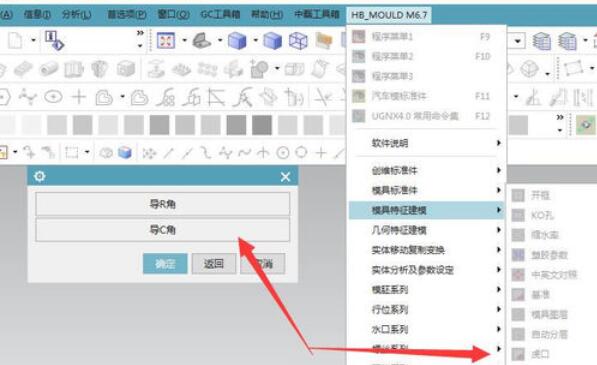

UG8.0绘制模架虎口可以先创建草图、然后对其执行拉伸，虎口的拔模角度常取5度或10度，中间需要倒R角。

UG8.0软件设计模架虎口的操作步骤

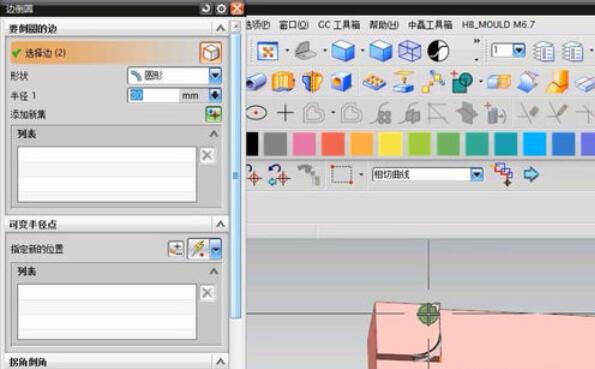

模仁虎口的高度取值要比模仁高一些，可以取8mm或10mm;虎口常设计于后模。

UG8.0软件设计模架虎口的操作步骤UG8.0软件设计模架虎口的操作步骤

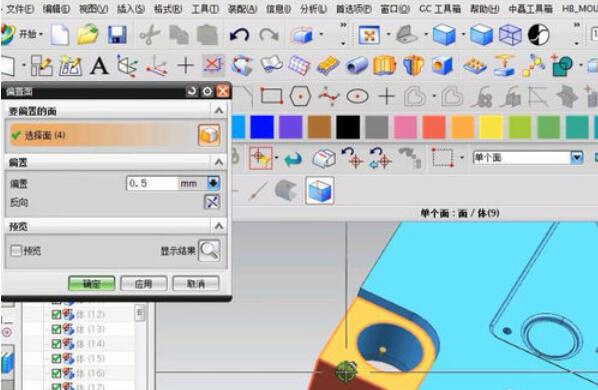

在虎口的细节设计完成后，需要与A板执行布尔运算求差，虎口与A板之间要留有0.5mm避空位置，更多关于UG8.0模具设计培训虎口设计，请下载视频进行学习。

UG8.0软件设计模架虎口的操作步骤

以上就是UG8.0软件设计模架虎口的操作步骤的详细内容，更多请关注php中文网其它相关文章！
