松下变频器多段速控制实例，收藏！

絕刀狂花
发布： 2025-04-25 16:54:02
原创
820人浏览过

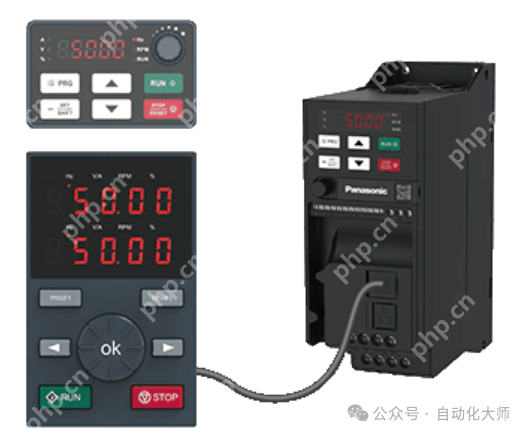

硬件配置

测试平台的硬件配置如下：

  1. 变频器：AMK5000P42
  2. 电机：一台400W 三相异步电机
  3. 按钮：5个自锁按钮
  4. CPU模块：NX1P2-1140DT

松下变频器多段速控制实例，收藏！

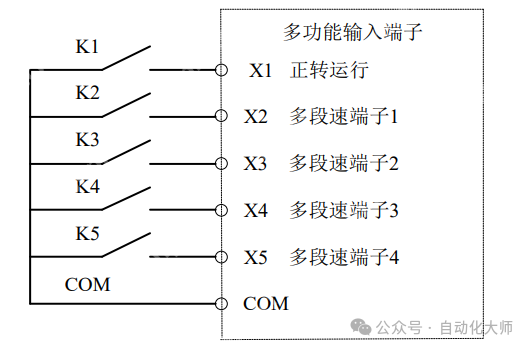

安装接线

接线图如下：

松下变频器多段速控制实例，收藏！

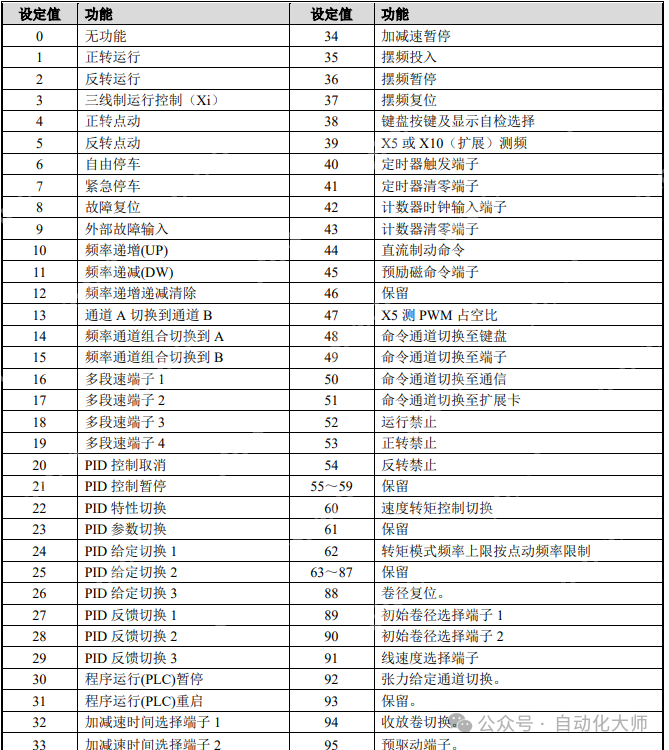

输入端子定义：

  1. 需要设定4个多功能输入端子作为多段速控制端子，对应15段速度：

松下变频器多段速控制实例，收藏！

  • F05.00=1 X1设置为正转运行，即启动命令
  • F05.00=16 X2设置为多段速命令1
  • F05.00=17 X3设置为多段速命令2
  • F05.00=18 X4设置为多段速命令3
  • F05.00=19 X5设置为多段速命令4

命令通道[F01.01]=1：端子控制

频率来源[F01.02]=11：多段速给定

加速时间设置[F01.22]、减速时间设置[F01.23]。

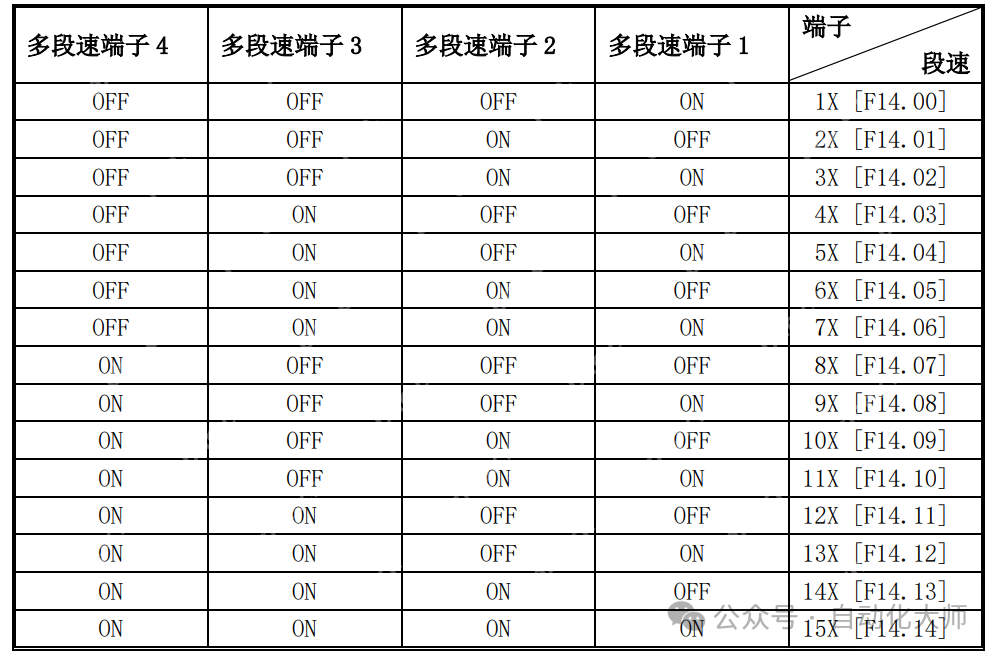

  1. 多段速对应速度

松下变频器多段速控制实例，收藏！

依次设置[F14.00]-[F14.14]等15个速度，设置完成。

运行

  1. 点击X1运行按钮，再点击X2多段速1，速度将以[F14.00]速度运行。
  2. 保持X1运行按钮接通，同时接通X2和X3，速度将以[F14.01]速度运行。

依此类推。
