安装proteus软件，就像拥有了一个虚拟实验室，能够便捷地进行电路模拟与仿真，甚至可以完成一些实际操作中难以实现的实验。在制作硬件电路板前，利用软件对设计好的线路进行仿真测试，不仅可以提前验证设计方案的可行性和精确性，还可以防止因错误焊接造成的时间和资源损失，进而提升设计效率。下面，小南将向大家展示如何绘制并仿真一个简单的电路图。

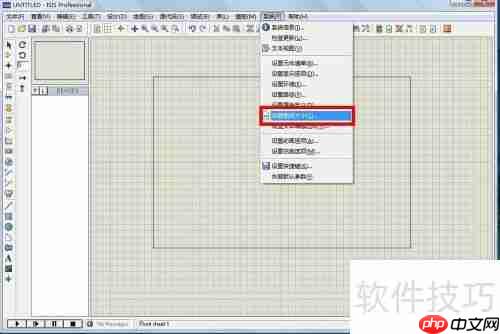

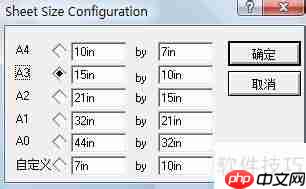

1、 启动Proteus软件，进入主界面。首先设定图纸大小：点击“系统”菜单，选择“设置图纸大小”，根据需要调整参数。

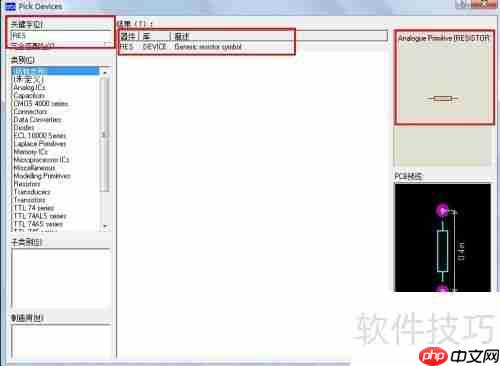

2、 点击元器件放置工具，进入选择窗口，在关键字栏输入RES以搜索电阻。选定后，点击右下角确认，回到主界面完成操作。

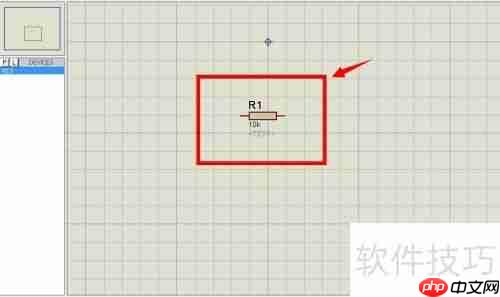

3、 使用鼠标左键单击来放置电阻。

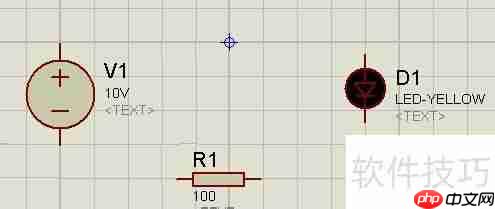

4、 采用类似方式，同样可以找到直流电源和发光二极管。

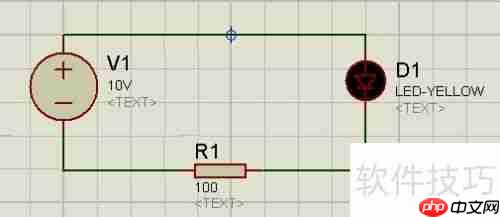

5、 将这些元件布置于主界面，并用鼠标左键拖拽电线将其连接起来。务必确保发光二极管与直流电源的正负极匹配正确。

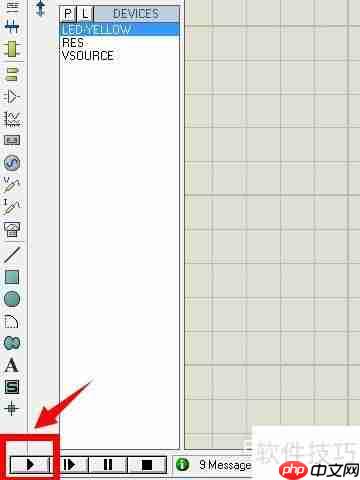

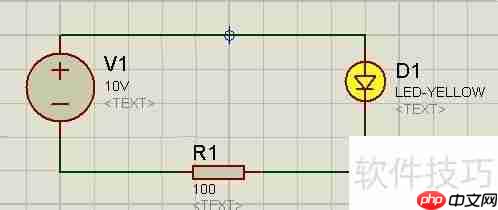

6、 点击主界面左下角的仿真按钮开始运行。这时，发光二极管会亮起，这里小南使用的是黄色LED。
以上就是Proteus软件仿真电路图教程的详细内容，更多请关注php中文网其它相关文章！
