天正电气CAD矩形布置使用技巧总结

聖光之護
发布: 2025-06-09 11:26:16
原创
179人浏览过

在规划室内灯具布局时,如果按照17号经验中的随机布置方法,往往会消耗大量时间。那么,有没有更高效的解决方案呢?接下来,我们将介绍一种矩形布置法,希望对大家有所帮助!

1、 进入天正菜单:将平面设备的布置模式切换为矩形布置。

2、 持之以恒才能取得成功。

3、 功能描述:通过在平面图上绘制矩形范围,并在此范围内插入各类电气设备图块来实现布局。

天正电气CAD矩形布置使用技巧总结

天正电气CAD矩形布置使用技巧总结

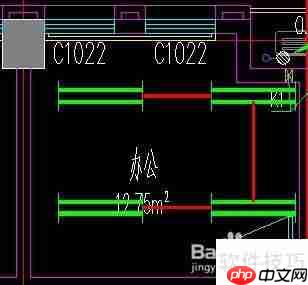

4、 以灯具为例,设定为2行2列的形式,行间距设为1米,列间距设为1.3米,同时要考虑到灯具的实际尺寸,调整间距时务必确保整体布局的协调性。

天正电气CAD矩形布置使用技巧总结

天正电气CAD矩形布置使用技巧总结

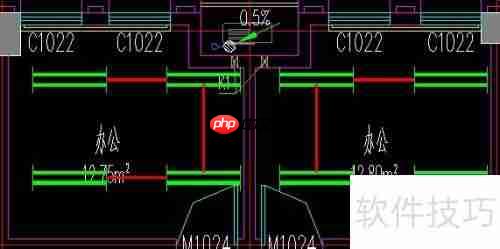

5、 当输入完毕后,拖动矩形框即可灵活选定需要连接跨线的列数,也可以选择不指定。

天正电气CAD矩形布置使用技巧总结

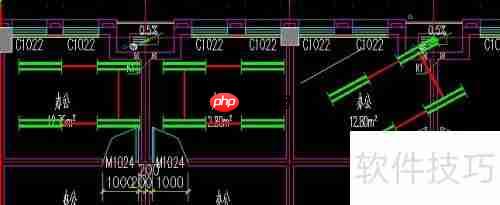

6、 使用矩形布置命令时,系统会要求先指定起点位置。如果选择沿行方向的线条进行操作,可以输入字母“S”,然后从图纸中挑选行向线或者参考线,最后按照特定的角度完成矩形布置任务。

天正电气CAD矩形布置使用技巧总结

以上就是天正电气CAD矩形布置使用技巧总结的详细内容,更多请关注php中文网其它相关文章!
