在使用cad绘制工程图纸的过程中，大家可能会遇到这样一个问题：当图纸完成后，整理目录是一项既费时又费力的工作，主要是因为缺少高效的辅助工具。不过，细心的用户会发现，天正cad提供了自动生成图纸目录的功能，这大大简化了目录编辑的过程。该功能的运作机制类似于cad中的属性提取功能：首先需要将标题栏定义为带属性的图块，并将其插入到图纸中；然后通过提取这些属性内容，将其传递到天正cad的表格中，最终形成以表格形式展现的图纸目录。如此一来，我们便无需再花费大量时间手动调整目录信息，从而提高了工作效率。尽管如此，天正cad的相关说明文档对于此功能的描述较为简略，可能会让初次接触的用户感到迷茫。因此，本文将详细阐述如何借助天正cad实现图纸目录的自动化生成，希望对大家有所帮助。

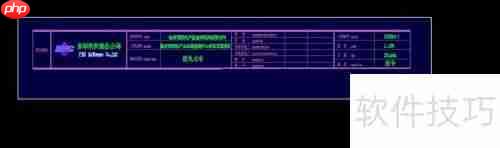

1、 首先，设计一个尺寸与实际图纸相符的标题栏（比例为1:1）。将图纸名称和图号以CAD属性的形式嵌入标题栏内（文字样式及高度可根据个人需求调整，但要确保不影响正常使用）。

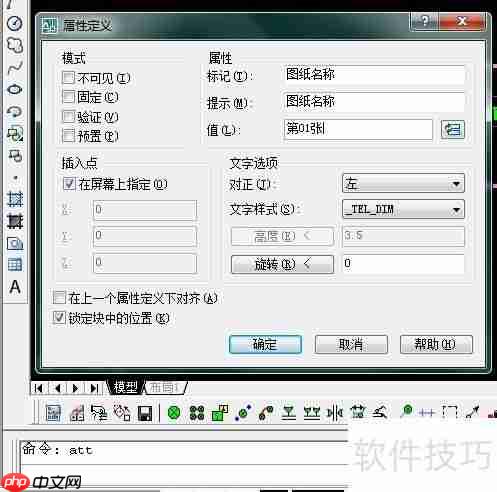

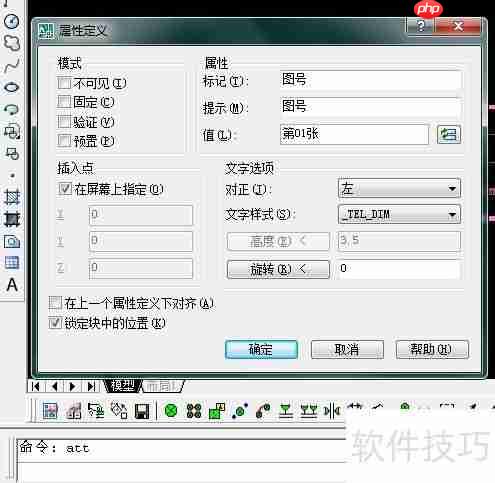

2、 输入ATT命令打开属性定义窗口，在属性栏中将标记设为“图纸名称”，提示也设为“图纸名称”，初始值设为“第01张”。之后，将图纸名称放置到合适的位置，图号同样按照上述步骤设置。

3、 接下来，将已经制作好的标题栏转换成天正标题栏图块，以便后续插入图框时使用。

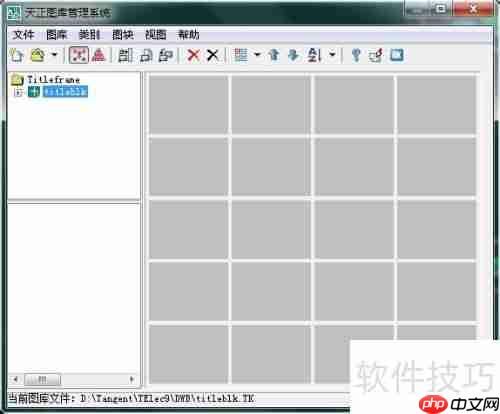

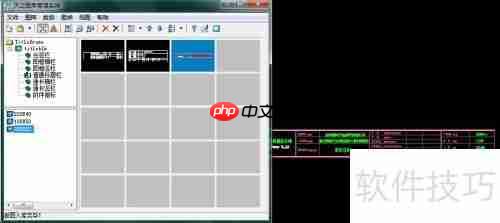

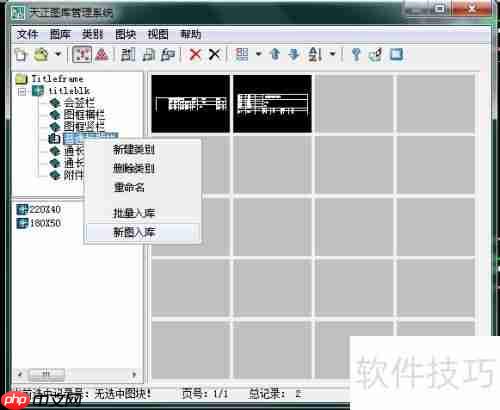

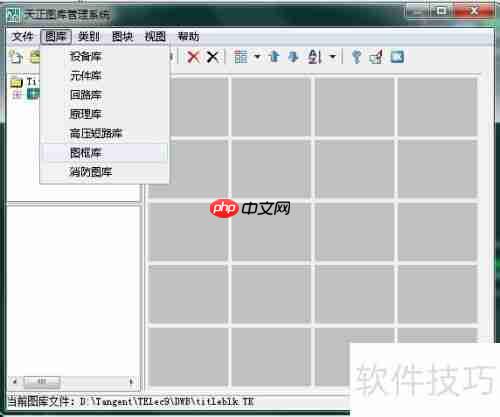

4、 进入天正菜单中的设置选项，访问图库管理界面，选择图框库里的普通标题栏类别，点击新图入库按钮，选定需要入库的部分，指定端点后完成制作，成功添加新图至图库。

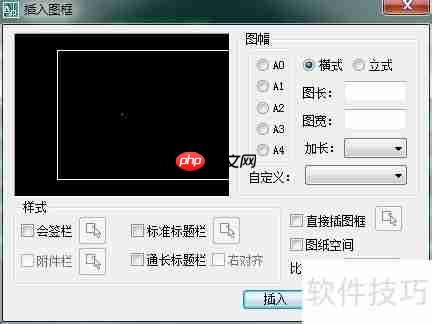

5、 然后，将包含已有标题栏的图框插入到当前图形文件中；

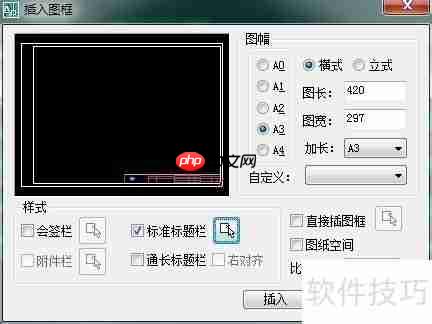

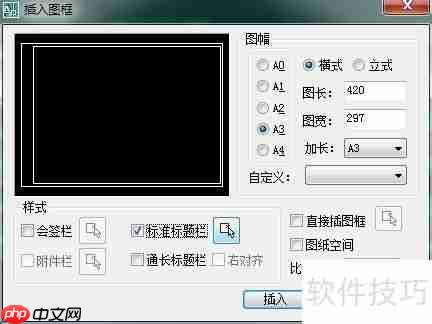

6、 在天正菜单中找到文件布局选项，选择插入图框功能，挑选合适的图幅，添加标准标题栏，选取之前新入库的标题栏类型，最后完成插入操作。

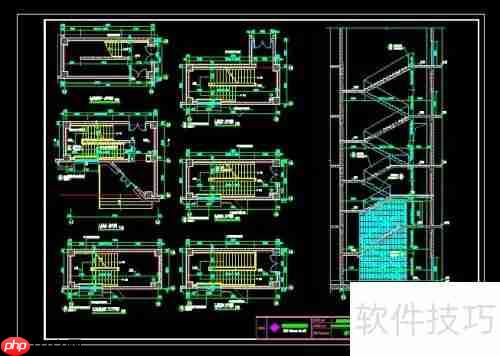

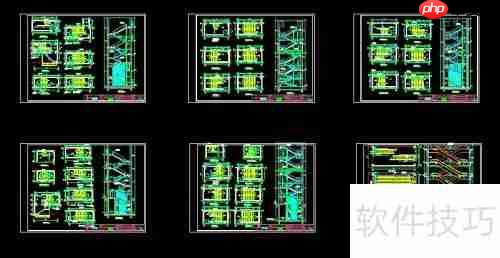

7、 再者，为每个图框内的标题栏填入对应的图形名称和图号，针对每张图纸单独配置。本示例仅展示了前两张图的设置，剩余部分需自行完成。设置完成后，请务必保存文件。

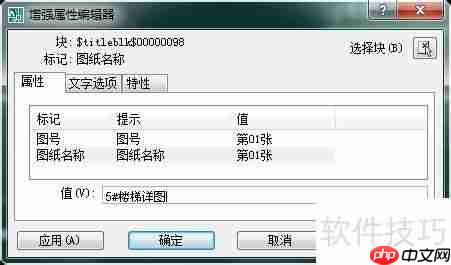

8、 双击标题栏，逐个修改图号与图纸名称，确认无误后，完成所有设置并保存更改。

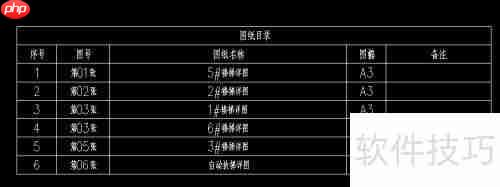

9、 最后一步，执行天正CAD的图纸目录命令，生成图纸目录。

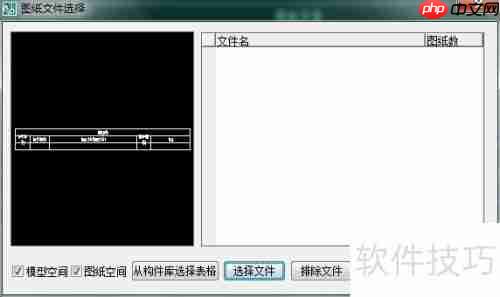

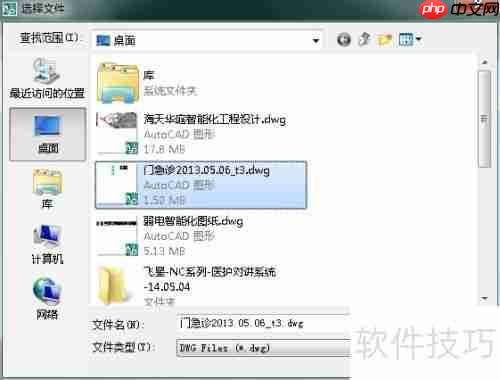

10、 在天正菜单中找到文件布图选项，打开图纸目录对话框，选择目标文件后生成目录。
