在电气自动化领域，plc编程和程序修改是日常工作的重要组成部分，而程序的准确性往往难以通过肉眼直接判断。为确保逻辑无误，通常需要借助模拟仿真技术进行验证。本文以三菱plc编程软件为例，详细介绍仿真操作步骤，帮助实现安全、可靠的程序测试。
1、首先需在计算机上安装相应的编程与仿真环境，推荐使用GX Developer-7.08版本配合GX Simulator6-C仿真模块，确保软件兼容并正确配置，为后续的程序编写和仿真运行打下基础。
2、打开已安装的GX Developer编程软件。

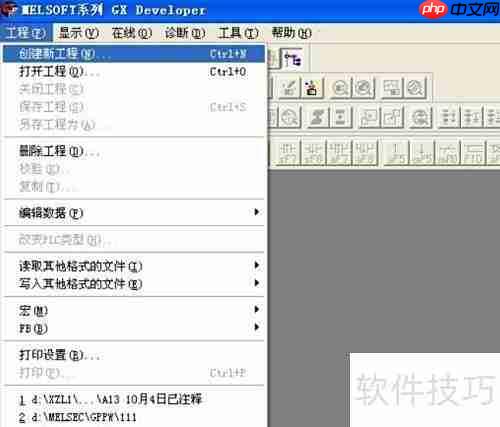

3、进入“工程”菜单，选择“创建新工程”，在弹出界面中设定PLC的系列及具体型号。
立即进入“豆包AI人工智官网入口”；
立即学习“豆包AI人工智能在线问答入口”；

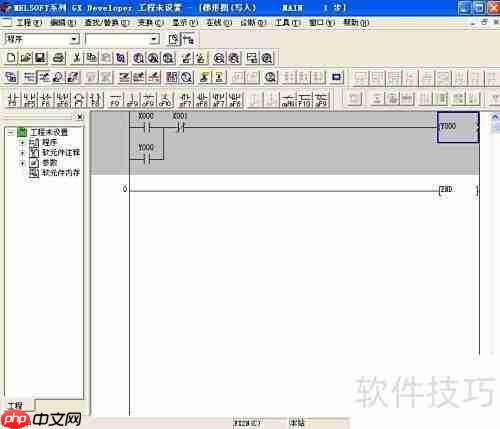

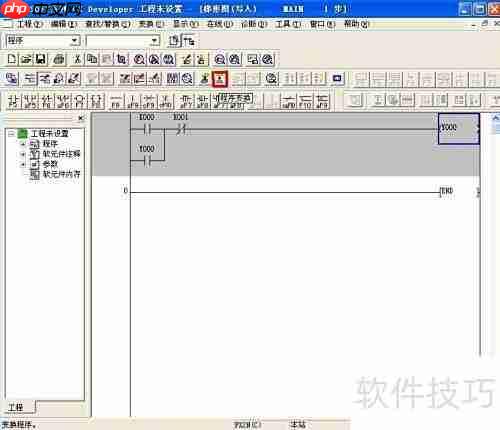

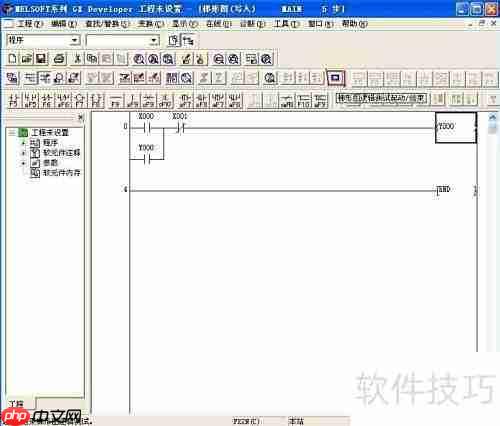

4、编写一段基础的自锁控制程序。完成后，点击工具栏中的“程序转换”按钮，完成语法检查与编译。

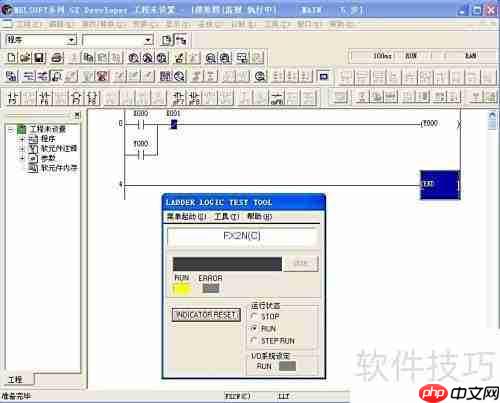

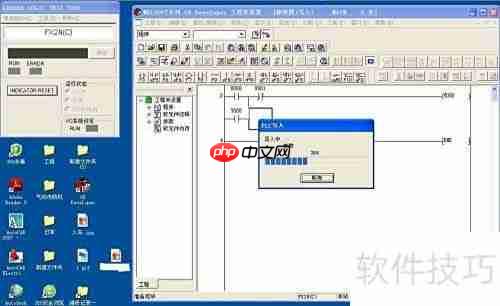

5、转换成功后，启动仿真功能。点击“梯形图逻辑测试”图标，系统将自动把当前程序下载到虚拟PLC中运行。

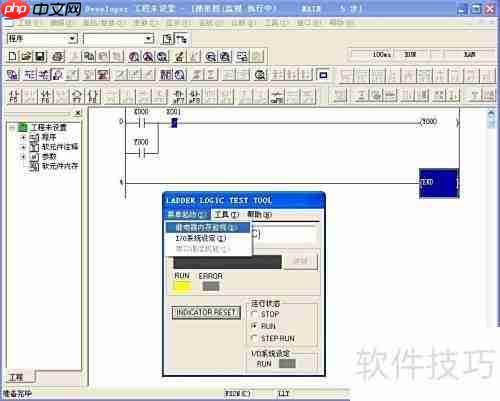

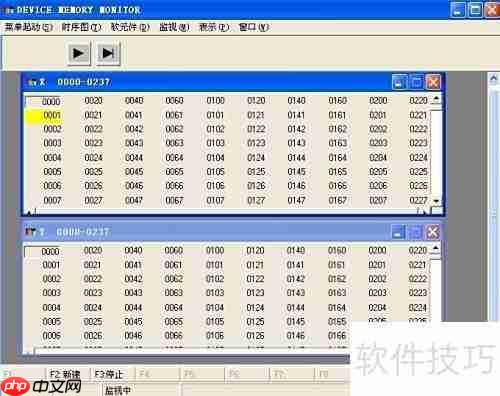

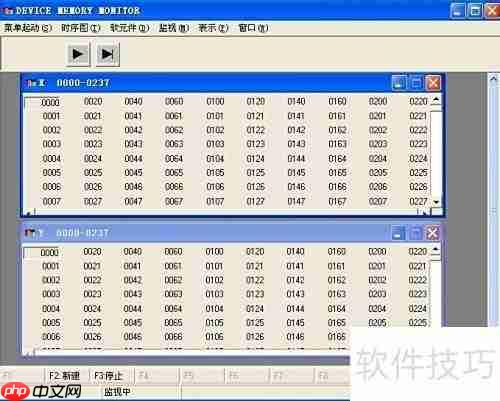

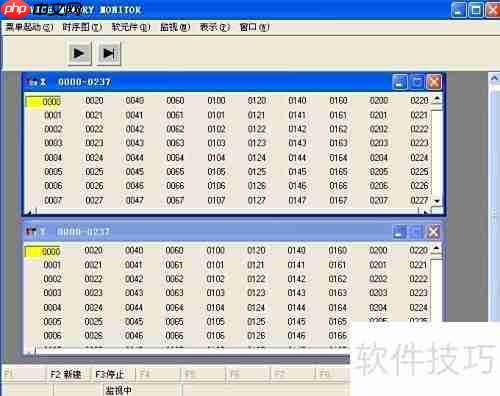

6、程序传输完毕后，打开“寄电器内存监视”窗口，在设置中选择软元件类型X（输入）和Y（输出），即可在仿真界面中看到对应的I/O操作按钮。
7、在仿真界面上双击X0（启动按钮），Y0输出灯随即点亮，并实现自锁功能。即使再次点击X0使其断开，Y0仍保持导通状态，灯光持续亮起。
8、只有当按下X1（停止按钮）时，Y0才会被切断，灯光熄灭，完成一个完整的启保停控制过程。
9、通过上述仿真操作，可以直观地验证程序逻辑是否正确，整个过程操作简便、响应迅速，有助于及时发现并修正问题，提升开发效率与系统可靠性。
