FPGA仿真篇-使用脚本命令来加速仿真一

爱谁谁
发布： 2025-09-15 08:00:27
原创
516人浏览过

fpga仿真篇-使用脚本命令加速仿真第一篇

作者：lee神

  1. 基础知识

FPGA仿真与调试在FPGA开发过程中扮演着关键角色，耗费了开发的大部分时间。因此，简化或缩短FPGA仿真与调试过程无疑能加速FPGA开发，缩短产品成型周期。本文将通过三篇文章，详细介绍如何利用脚本命令来加速FPGA的仿真过程。

FPGA仿真分为前仿真和后仿真。前仿真即功能仿真，不考虑器件的布局布线和延时，对源代码进行理想条件下的仿真；后仿真即时序仿真，主要在布局布线后进行，与特定器件相关，仿真时需包含器件和布线延时信息。

FPGA仿真工具种类繁多，包括各大公司自带的仿真工具和其他第三方工具。其中，Mentor公司的Modelsim是业界公认的优秀仿真软件，提供了用户友好的仿真界面。

  1. 使用脚本语言命令加速仿真

Modelsim全面支持tcl脚本语言及批处理命令do文件。使用脚本文件可以显著减少工作量，提升工作效率。

本文将介绍一个最简单的使用脚本命令入门实例（不带IP）。

FPGA仿真篇-使用脚本命令来加速仿真一 图1 文件放置目录

为了最简便地使用Modelsim进行仿真，我们使用批处理文件启动Modelsim软件。

FPGA仿真篇-使用脚本命令来加速仿真一 图2 批处理文件内容

我们将编写好的批处理文件保存到script文件夹下，命名为xx.bat。

双击.bat文件，系统会自动打开Modelsim软件。关于批处理文件的更多知识，大家可以自行在网上学习。

FPGA仿真篇-使用脚本命令来加速仿真一 图3 xx.do文件内容

医真AI+开放平台
医真AI+开放平台

医真AI+ 医学AI开放平台

医真AI+开放平台 52
查看详情 医真AI+开放平台

Do文件我在源文件中已添加注释，这里就不再赘述，大家可以参考图3中的解释。

FPGA仿真篇-使用脚本命令来加速仿真一 图4 仿真源文件

如图4所示，仿真源文件为边缘检测实验。

FPGA仿真篇-使用脚本命令来加速仿真一 图5 测试顶层文件

至此，我们的最小仿真工程已完成编写。接下来，双击xx.bat文件。

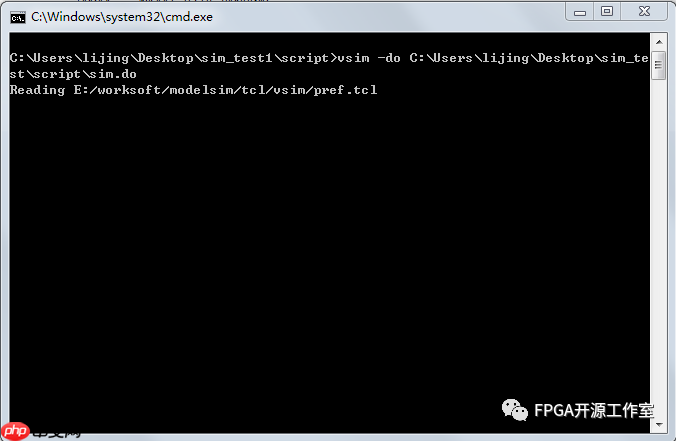

FPGA仿真篇-使用脚本命令来加速仿真一图6 bat文件运行

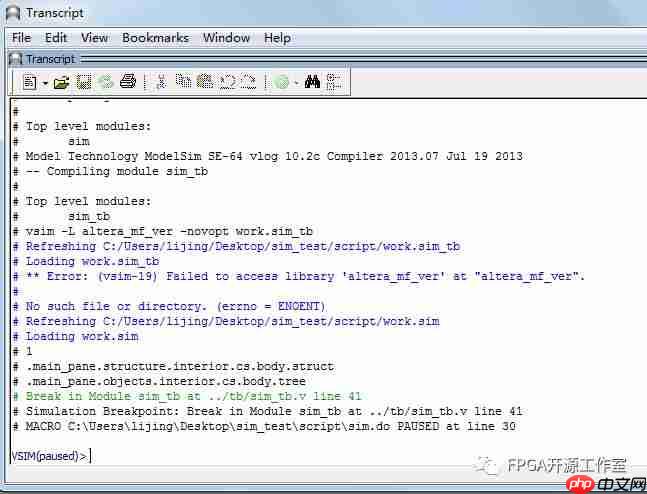

FPGA仿真篇-使用脚本命令来加速仿真一图7 Modesim脚本运行

如图7所示，从图中我们可以看到代码中的错误，方便我们进行代码修改。

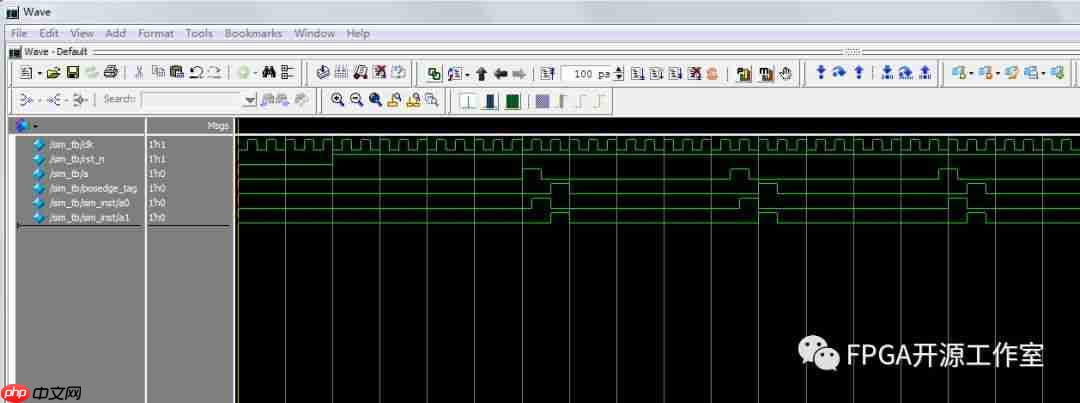

FPGA仿真篇-使用脚本命令来加速仿真一图8 最终的仿真结果

本次关于使用脚本命令加速FPGA仿真的第一篇到此结束。这种仿真方法极大地方便了大型工程的仿真，能够节省大量时间。
