<code class="javascript">点击上方蓝色“大数据老哥”，关注并选择“设为星标”持之以恒，贵在坚持，每天进步一点点！-  什么是Table API和Flink SQL -</code>

flink本身是批流统一的处理框架，所以table api和sql，就是批流统一的上层处理api。目前功能尚未完善，处于活跃的开发阶段。

Table API是一套内嵌在Java和Scala语言中的查询API，它允许我们以非常直观的方式，组合来自一些关系运算符的查询（比如select、filter和join）。而对于Flink SQL，就是直接可以在代码中写SQL，来实现一些查询（Query）操作。Flink的SQL支持，基于实现了SQL标准的Apache Calcite（Apache开源SQL解析工具）。

无论输入是批输入还是流式输入，在这两套API中，指定的查询都具有相同的语义，得到相同的结果。

<code class="javascript">-  需要引入的依赖 -</code>

取决于你使用的编程语言，比如这里，我们选择 Scala API 来构建你的 Table API 和 SQL 程序：

<code class="javascript"><dependency>  <groupId>org.apache.flink</groupId>  <artifactId>flink-table-api-scala-bridge_2.11</artifactId>  <version>1.11.0</version>  <scope>provided</scope></dependency></code>

除此之外，如果你想在 IDE 本地运行你的程序，你需要添加下面的模块，具体用哪个取决于你使用哪个 Planner，我们这里选择使用 blink planner：

<code class="javascript"><dependency>  <groupId>org.apache.flink</groupId>  <artifactId>flink-table-planner-blink_2.11</artifactId>  <version>1.11.0</version>  <scope>provided</scope></dependency></code>

如果你想实现自定义格式来解析 Kafka 数据，或者自定义函数，使用下面的依赖：

<code class="javascript"><dependency>  <groupId>org.apache.flink</groupId>  <artifactId>flink-table-common</artifactId>  <version>1.11.0</version>  <scope>provided</scope></dependency></code>

这里的两个依赖，是IDE环境下运行需要添加的；如果是生产环境，lib目录下默认已经有了planner，就只需要有bridge就可以了。

需要注意的是：flink table本身有两个 planner 计划器，在flink 1.11之后，已经默认使用 blink planner，如果想了解 old planner，可以查阅官方文档。

<code class="javascript">-  两种planner（old&blink）的区别 -</code>

Table API 和 SQL 的程序结构，与流式处理的程序结构类似；也可以近似地认为有这么几步：首先创建执行环境，然后定义source、transform和sink。

具体操作流程如下：

<code class="javascript">val tableEnv = ... // 创建表环境// 创建表tableEnv.connect(...).createTemporaryTable("table1")// 注册输出表tableEnv.connect(...).createTemporaryTable("outputTable")// 使用 Table API query 创建表val tapiResult = tableEnv.from("table1").select(...)// 使用 SQL query 创建表val sqlResult  = tableEnv.sqlQuery("SELECT ... FROM table1 ...")// 输出一张结果表到 TableSink，SQL查询的结果表也一样TableResult tableResult = tapiResult.executeInsert("outputTable");tableResult...// 执行tableEnv.execute("scala_job")</code>

表环境（TableEnvironment）是flink中集成Table API & SQL的核心概念。它负责:

在创建TableEnv的时候，可以多传入一个EnvironmentSettings或者TableConfig参数，可以用来配置TableEnvironment的一些特性。

Table 总是与特定的 TableEnvironment 绑定。不能在同一条查询中使用不同 TableEnvironment 中的表，例如，对它们进行 join 或 union 操作。

TableEnvironment 可以通过静态方法 BatchTableEnvironment.create() 或者 StreamTableEnvironment.create() 在 StreamExecutionEnvironment 或者 ExecutionEnvironment 中创建，TableConfig 是可选项。TableConfig可用于配置TableEnvironment或定制的查询优化和转换过程(参见 查询优化)。

请确保选择与你的编程语言匹配的特定的计划器BatchTableEnvironment/StreamTableEnvironment。

如果两种计划器的 jar 包都在 classpath 中（默认行为），你应该明确地设置要在当前程序中使用的计划器。

基于blink版本的流处理环境（Blink-Streaming-Query）：

<code class="javascript">import org.apache.flink.streaming.api.scala.StreamExecutionEnvironmentimport org.apache.flink.table.api.EnvironmentSettingsimport org.apache.flink.table.api.bridge.scala.StreamTableEnvironmentval bsEnv = StreamExecutionEnvironment.getExecutionEnvironmentval bsSettings = EnvironmentSettings.newInstance().useBlinkPlanner().inStreamingMode().build()val bsTableEnv = StreamTableEnvironment.create(bsEnv, bsSettings)</code>

这里只提供了 blink planner 的流处理设置。有关 old planner 的批处理和流处理的设置，以及 blink planner 的批处理的设置，请查阅官方文档。

TableEnvironment 维护着一个由标识符（identifier）创建的表 catalog 的映射。标识符由三个部分组成：catalog 名称、数据库名称以及对象名称。如果 catalog 或者数据库没有指明，就会使用当前默认值。

Table 可以是虚拟的（视图 VIEWS）也可以是常规的（表 TABLES）。视图 VIEWS可以从已经存在的Table中创建，一般是 Table API 或者 SQL 的查询结果。表TABLES描述的是外部数据，例如文件、数据库表或者消息队列。

临时表（Temporary Table）和永久表（Permanent Table） 表可以是临时的，并与单个 Flink 会话（session）的生命周期相关，也可以是永久的，并且在多个 Flink 会话和群集（cluster）中可见。

永久表需要 catalog（例如 Hive Metastore）以维护表的元数据。一旦永久表被创建，它将对任何连接到 catalog 的 Flink 会话可见且持续存在，直至被明确删除。

另一方面，临时表通常保存于内存中并且仅在创建它们的 Flink 会话持续期间存在。这些表对于其它会话是不可见的。它们不与任何 catalog 或者数据库绑定但可以在一个命名空间（namespace）中创建。即使它们对应的数据库被删除，临时表也不会被删除。

创建表

虚拟表

在 SQL 的术语中，Table API 的对象对应于视图（虚拟表）。它封装了一个逻辑查询计划。它可以通过以下方法在 catalog 中创建：

<code class="javascript">// get a TableEnvironmentval tableEnv = ... // see "Create a TableEnvironment" section// table is the result of a simple projection queryval projTable: Table = tableEnv.from("X").select(...)// register the Table projTable as table "projectedTable"tableEnv.createTemporaryView("projectedTable", projTable)</code>

扩展表标识符

表总是通过三元标识符注册，包括 catalog 名、数据库名和表名。

用户可以指定一个 catalog 和数据库作为 “当前catalog” 和”当前数据库”。有了这些，那么刚刚提到的三元标识符的前两个部分就可以被省略了。如果前两部分的标识符没有指定， 那么会使用当前的 catalog 和当前数据库。用户也可以通过 Table API 或 SQL 切换当前的 catalog 和当前的数据库。

标识符遵循 SQL 标准，因此使用时需要用反引号进行转义。

<code class="javascript">// get a TableEnvironmentval tEnv: TableEnvironment = ...;tEnv.useCatalog("custom_catalog")tEnv.useDatabase("custom_database")val table: Table = ...;// register the view named 'exampleView' in the catalog named 'custom_catalog'// in the database named 'custom_database' tableEnv.createTemporaryView("exampleView", table)// register the view named 'exampleView' in the catalog named 'custom_catalog'// in the database named 'other_database' tableEnv.createTemporaryView("other_database.exampleView", table)// register the view named 'example.View' in the catalog named 'custom_catalog'// in the database named 'custom_database' tableEnv.createTemporaryView("`example.View`", table)// register the view named 'exampleView' in the catalog named 'other_catalog'// in the database named 'other_database' tableEnv.createTemporaryView("other_catalog.other_database.exampleView", table)</code>

利用外部系统的连接器connector，我们可以读写数据，并在环境的Catalog中注册表。接下来就可以对表做查询转换了。

Flink给我们提供了两种查询方式：Table API和 SQL。

Table API的调用

Table API是集成在Scala和Java语言内的查询API。与SQL不同，Table API的查询不会用字符串表示，而是在宿主语言中一步一步调用完成的。

Table API基于代表一张“表”的Table类，并提供一整套操作处理的方法API。这些方法会返回一个新的Table对象，这个对象就表示对输入表应用转换操作的结果。有些关系型转换操作，可以由多个方法调用组成，构成链式调用结构。例如table.select(…).filter(…)，其中select（…）表示选择表中指定的字段，filter(…)表示筛选条件。

代码中的实现如下：

<code class="javascript">// 获取表环境val tableEnv = ...// 注册订单表// 扫描注册的订单表val orders = tableEnv.from("Orders")// 计算来自法国的客户的总收入val revenue = orders  .filter($"cCountry" === "FRANCE")  .groupBy($"cID", $"cName")  .select($"cID", $"cName", $"revenue".sum AS "revSum")// 输出或者转换表// 执行查询</code>

注意：需要导入的隐式类型转换

<code class="javascript">org.apache.flink.table.api._org.apache.flink.api.scala._org.apache.flink.table.api.bridge.scala._</code>

SQL查询

Flink的SQL集成，基于的是Apache Calcite，它实现了SQL标准。在Flink中，用常规字符串来定义SQL查询语句。SQL 查询的结果，是一个新的 Table。

代码实现如下：

<code class="javascript">// get a TableEnvironmentval tableEnv = ... // see "Create a TableEnvironment" section// register Orders table// compute revenue for all customers from Franceval revenue = tableEnv.sqlQuery("""  |SELECT cID, cName, SUM(revenue) AS revSum  |FROM Orders  |WHERE cCountry = 'FRANCE'  |GROUP BY cID, cName  """.stripMargin)// emit or convert Table// execute query</code>

如下的示例展示了如何指定一个更新查询，将查询的结果插入到已注册的表中。

<code class="javascript">// get a TableEnvironmentval tableEnv = ... // see "Create a TableEnvironment" section// register "Orders" table// register "RevenueFrance" output table// compute revenue for all customers from France and emit to "RevenueFrance"tableEnv.executeSql("""  |INSERT INTO RevenueFrance  |SELECT cID, cName, SUM(revenue) AS revSum  |FROM Orders  |WHERE cCountry = 'FRANCE'  |GROUP BY cID, cName  """.stripMargin)</code>

Flink允许我们把Table和DataStream做转换：我们可以基于一个DataStream，先流式地读取数据源，然后map成样例类，再把它转成Table。Table的列字段（column fields），就是样例类里的字段，这样就不用再麻烦地定义schema了。

代码表达

代码中实现非常简单，直接用tableEnv.fromDataStream()就可以了。默认转换后的 Table schema 和 DataStream 中的字段定义一一对应，也可以单独指定出来。

这就允许我们更换字段的顺序、重命名，或者只选取某些字段出来，相当于做了一次map操作（或者Table API的 select操作）。

代码具体如下：

<code class="javascript">val inputStream: DataStream[String] = env.readTextFile("sensor.txt")val dataStream: DataStream[SensorReading] = inputStream  .map(data => {    val dataArray = data.split(",")    SensorReading(dataArray(0), dataArray(1).toLong, dataArray(2).toDouble)  })val sensorTable: Table = tableEnv.fromDataStream(dataStream)val sensorTable2 = tableEnv.fromDataStream(dataStream, 'id, 'timestamp as 'ts)</code>

数据类型与Table schema的对应

在上节的例子中，DataStream 中的数据类型，与表的 Schema 之间的对应关系，是按照样例类中的字段名来对应的（name-based mapping），所以还可以用as做重命名。

另外一种对应方式是，直接按照字段的位置来对应（position-based mapping），对应的过程中，就可以直接指定新的字段名了。

基于名称的对应：

<code class="javascript">val sensorTable = tableEnv  .fromDataStream(dataStream, $"timestamp" as "ts", $"id" as "myId", "temperature")</code>

基于位置的对应：

<code class="javascript">val sensorTable = tableEnv  .fromDataStream(dataStream, $"myId", $"ts")</code>

Flink的DataStream和 DataSet API支持多种类型。

组合类型，比如元组（内置Scala和Java元组）、POJO、Scala case类和Flink的Row类型等，允许具有多个字段的嵌套数据结构，这些字段可以在Table的表达式中访问。其他类型，则被视为原子类型。

元组类型和原子类型，一般用位置对应会好一些；如果非要用名称对应，也是可以的：

元组类型，默认的名称是 "_1 , "_2"；而原子类型，默认名称是 ”f0”。

创建临时视图的第一种方式，就是直接从DataStream转换而来。同样，可以直接对应字段转换；也可以在转换的时候，指定相应的字段。

代码如下：

<code class="javascript">tableEnv.createTemporaryView("sensorView", dataStream)tableEnv.createTemporaryView("sensorView",  dataStream, $"id", $"temperature", $"timestamp" as "ts")</code>

另外，当然还可以基于Table创建视图：

<code class="javascript">tableEnv.createTemporaryView("sensorView", sensorTable)</code>

View和Table的Schema完全相同。事实上，在Table API中，可以认为View和Table是等价的。

更新模式（Update Mode）

在流处理过程中，表的处理并不像传统定义的那样简单。

对于流式查询（Streaming Queries），需要声明如何在（动态）表和外部连接器之间执行转换。与外部系统交换的消息类型，由更新模式（update mode）指定。

Flink Table API中的更新模式有以下三种：

在追加模式下，表（动态表）和外部连接器只交换插入（Insert）消息。

在撤回模式下，表和外部连接器交换的是：添加（Add）和撤回（Retract）消息。

在此模式下，不能定义key，这一点跟upsert模式完全不同。

在Upsert模式下，动态表和外部连接器交换Upsert和Delete消息。

这个模式需要一个唯一的key，通过这个key可以传递更新消息。为了正确应用消息，外部连接器需要知道这个唯一key的属性。

这种模式和Retract模式的主要区别在于，Update操作是用单个消息编码的，所以效率会更高。

必应图像创建器

微软必应出品的AI绘图工具

453

查看详情

表可以转换为DataStream或DataSet。这样，自定义流处理或批处理程序就可以继续在 Table API或SQL查询的结果上运行了。

将表转换为DataStream或DataSet时，需要指定生成的数据类型，即要将表的每一行转换成的数据类型。通常，最方便的转换类型就是Row。当然，因为结果的所有字段类型都是明确的，我们也经常会用元组类型来表示。

表作为流式查询的结果，是动态更新的。所以，将这种动态查询转换成的数据流，同样需要对表的更新操作进行编码，进而有不同的转换模式。

Table API中表到DataStream有两种模式：

用于表只会被插入（Insert）操作更改的场景。

用于任何场景。有些类似于更新模式中Retract模式，它只有Insert和Delete两类操作。

得到的数据会增加一个Boolean类型的标识位（返回的第一个字段），用它来表示到底是新增的数据（Insert），还是被删除的数据（老数据，Delete）。

代码实现如下：

<code class="javascript">val resultStream: DataStream[Row] = tableEnv  .toAppendStream[Row](resultTable)val aggResultStream: DataStream[(Boolean, (String, Long))] = tableEnv  .toRetractStream[(String, Long)](aggResultTable)resultStream.print("result")aggResultStream.print("aggResult")</code>

所以，没有经过groupby之类聚合操作，可以直接用toAppendStream来转换；而如果经过了聚合，有更新操作，一般就必须用toRetractDstream。

Table API提供了一种机制来解释（Explain）计算表的逻辑和优化查询计划。这是通过TableEnvironment.explain（table）方法或TableEnvironment.explain（）方法完成的。

explain方法会返回一个字符串，描述三个计划：

我们可以在代码中查看执行计划：

<code class="javascript">val explaination: String = tableEnv.explain(resultTable)println(explaination)</code>

Query的解释和执行过程，老planner和blink planner大体是一致的，又有所不同。整体来讲，Query都会表示成一个逻辑查询计划，然后分两步解释：

而Blink版本是批流统一的，所以所有的Query，只会被解释成DataStream程序；另外在批处理环境TableEnvironment下，Blink版本要到tableEnv.execute()执行调用才开始解释。

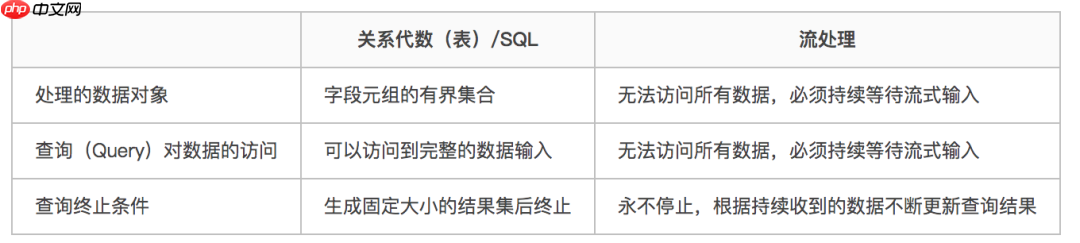

Table API和SQL，本质上还是基于关系型表的操作方式；而关系型表、关系代数，以及SQL本身，一般是有界的，更适合批处理的场景。这就导致在进行流处理的过程中，理解会稍微复杂一些，需要引入一些特殊概念。

可以看到，其实关系代数（主要就是指关系型数据库中的表）和SQL，主要就是针对批处理的，这和流处理有天生的隔阂。

因为流处理面对的数据，是连续不断的，这和我们熟悉的关系型数据库中保存的“表”完全不同。所以，如果我们把流数据转换成Table，然后执行类似于table的select操作，结果就不是一成不变的，而是随着新数据的到来，会不停更新。

我们可以随着新数据的到来，不停地在之前的基础上更新结果。这样得到的表，在Flink Table API概念里，就叫做“动态表”（Dynamic Tables）。

动态表是Flink对流数据的Table API和SQL支持的核心概念。与表示批处理数据的静态表不同，动态表是随时间变化的。动态表可以像静态的批处理表一样进行查询，查询一个动态表会产生持续查询（Continuous Query）。连续查询永远不会终止，并会生成另一个动态表。查询（Query）会不断更新其动态结果表，以反映其动态输入表上的更改。

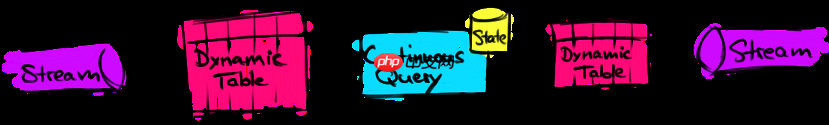

下图显示了流、动态表和连续查询的关系：

流式持续查询的过程为：

3.1 将流转换成表（Table）

为了处理带有关系查询的流，必须先将其转换为表。

从概念上讲，流的每个数据记录，都被解释为对结果表的插入（Insert）修改。因为流式持续不断的，而且之前的输出结果无法改变。本质上，我们其实是从一个、只有插入操作的changelog（更新日志）流，来构建一个表。

为了更好地说明动态表和持续查询的概念，我们来举一个具体的例子。

比如，我们现在的输入数据，就是用户在网站上的访问行为，数据类型（Schema）如下：

<code class="javascript">{  user:  VARCHAR,   // 用户名  cTime: TIMESTAMP, // 访问某个URL的时间戳  url:   VARCHAR    // 用户访问的URL}</code>

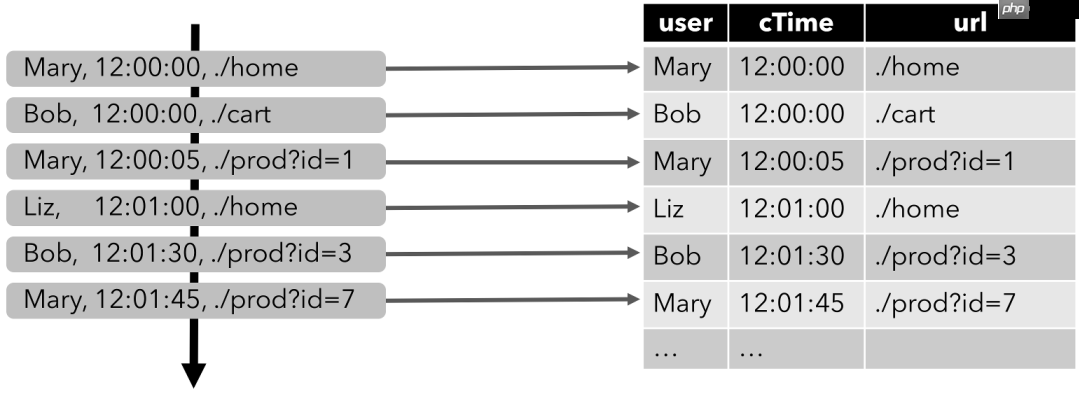

下图显示了如何将访问URL事件流，或者叫点击事件流（左侧）转换为表（右侧）。

随着插入更多的访问事件流记录，生成的表将不断增长。

3.2 持续查询（Continuous Query）

持续查询，会在动态表上做计算处理，并作为结果生成新的动态表。与批处理查询不同，连续查询从不终止，并根据输入表上的更新更新其结果表。

在任何时间点，连续查询的结果在语义上，等同于在输入表的快照上，以批处理模式执行的同一查询的结果。

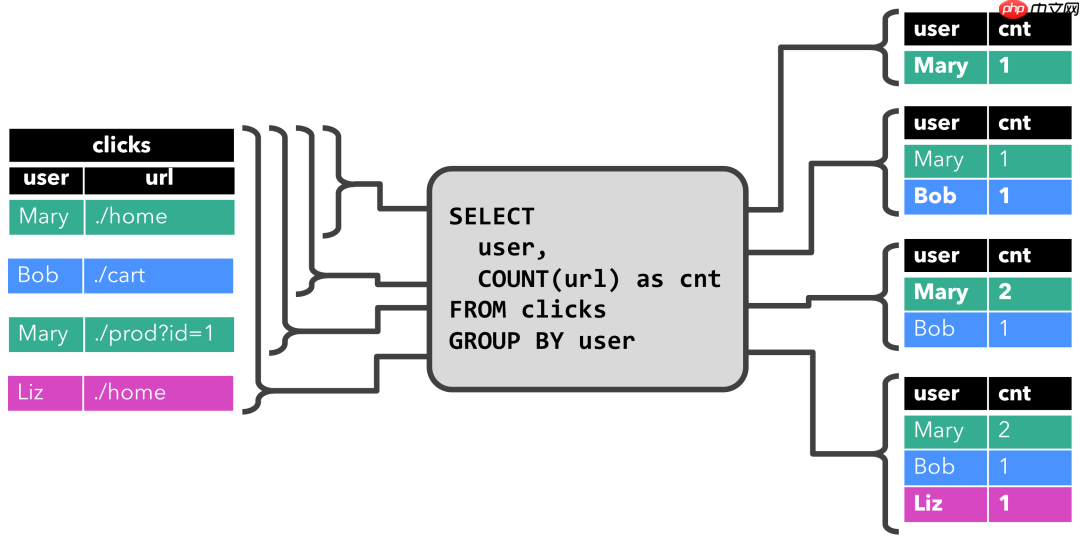

在下面的示例中，我们展示了对点击事件流中的一个持续查询。

这个Query很简单，是一个分组聚合做count统计的查询。它将用户字段上的clicks表分组，并统计访问的url数。图中显示了随着时间的推移，当clicks表被其他行更新时如何计算查询。

3.3 将动态表转换成流

与常规的数据库表一样，动态表可以通过插入（Insert）、更新（Update）和删除（Delete）更改，进行持续的修改。将动态表转换为流或将其写入外部系统时，需要对这些更改进行编码。Flink的Table API和SQL支持三种方式对动态表的更改进行编码：

仅通过插入（Insert）更改，来修改的动态表，可以直接转换为“仅追加”流。这个流中发出的数据，就是动态表中新增的每一行。

Retract流是包含两类消息的流，添加（Add）消息和撤回（Retract）消息。

动态表通过将INSERT 编码为add消息、DELETE 编码为retract消息、UPDATE编码为被更改行（前一行）的retract消息和更新后行（新行）的add消息，转换为retract流。

下图显示了将动态表转换为Retract流的过程。

Upsert流包含两种类型的消息：Upsert消息和delete消息。转换为upsert流的动态表，需要有唯一的键（key）。

通过将INSERT和UPDATE更改编码为upsert消息，将DELETE更改编码为DELETE消息，就可以将具有唯一键（Unique Key）的动态表转换为流。

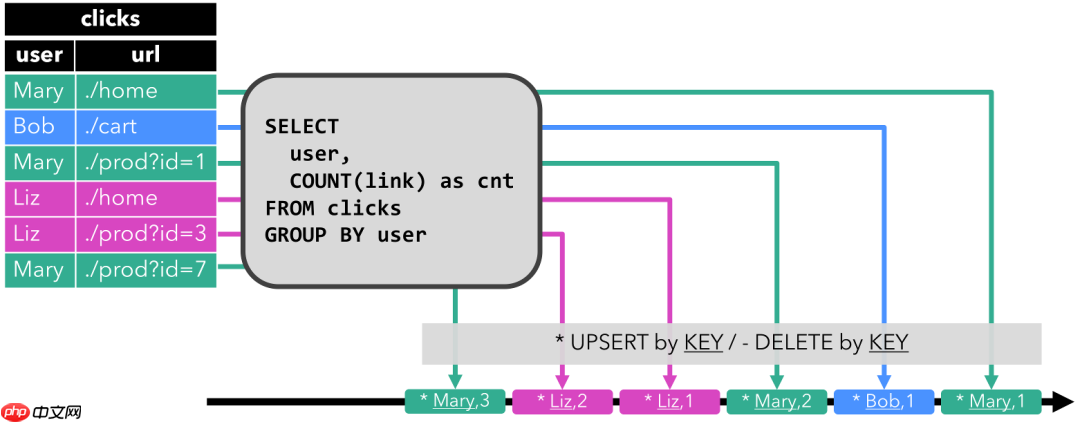

下图显示了将动态表转换为upsert流的过程。

这些概念我们之前都已提到过。需要注意的是，在代码里将动态表转换为DataStream时，仅支持Append和Retract流。而向外部系统输出动态表的TableSink接口，则可以有不同的实现，比如之前我们讲到的ES，就可以有Upsert模式。

基于时间的操作（比如Table API和SQL中窗口操作），需要定义相关的时间语义和时间数据来源的信息。所以，Table可以提供一个逻辑上的时间字段，用于在表处理程序中，指示时间和访问相应的时间戳。

时间属性，可以是每个表schema的一部分。一旦定义了时间属性，它就可以作为一个字段引用，并且可以在基于时间的操作中使用。

时间属性的行为类似于常规时间戳，可以访问，并且进行计算。

4.1 处理时间

处理时间语义下，允许表处理程序根据机器的本地时间生成结果。它是时间的最简单概念。它既不需要提取时间戳，也不需要生成watermark。

定义处理时间属性有三种方法：在DataStream转化时直接指定；在定义Table Schema时指定；在创建表的DDL中指定。

由DataStream转换成表时，可以在后面指定字段名来定义Schema。在定义Schema期间，可以使用.proctime，定义处理时间字段。

注意，这个proctime属性只能通过附加逻辑字段，来扩展物理schema。因此，只能在schema定义的末尾定义它。

代码如下：

<code class="javascript">val stream = env.addSource(new SensorSource)val sensorTable = tableEnv  .fromDataStream(stream, $"id", $"timestamp", $"temperature", $"pt".proctime())</code>

在创建表的DDL中，增加一个字段并指定成proctime，也可以指定当前的时间字段。

代码如下：

<code class="javascript">val sinkDDL: String =  """    |create table dataTable (    |  id varchar(20) not null,    |  ts bigint,    |  temperature double,    |  pt AS PROCTIME()    |) with (    |  'connector.type' = 'filesystem',    |  'connector.path' = 'sensor.txt',    |  'format.type' = 'csv'    |)  """.stripMargintableEnv.sqlUpdate(sinkDDL) // 执行 DDL</code>

注意：运行这段DDL，必须使用Blink Planner。

4.2 事件时间（Event Time）

事件时间语义，允许表处理程序根据每个记录中包含的时间生成结果。这样即使在有乱序事件或者延迟事件时，也可以获得正确的结果。

为了处理无序事件，并区分流中的准时和迟到事件；Flink需要从事件数据中，提取时间戳，并用来推进事件时间的进展（watermark）。

在DataStream转换成Table，schema的定义期间，使用.rowtime可以定义事件时间属性。注意，必须在转换的数据流中分配时间戳和watermark。

在将数据流转换为表时，有两种定义时间属性的方法。根据指定的.rowtime字段名是否存在于数据流的架构中，timestamp字段可以：

在这两种情况下，定义的事件时间戳字段，都将保存DataStream中事件时间戳的值。

代码如下：

<code class="javascript">val stream = env  .addSource(new SensorSource)  .assignAscendingTimestamps(r => r.timestamp)// 将 DataStream转换为 Table，并指定时间字段val sensorTable = tableEnv  .fromDataStream(stream, $"id", $"timestamp".rowtime(), 'temperature)</code>

事件时间属性，是使用CREATE TABLE DDL中的WARDMARK语句定义的。watermark语句，定义现有事件时间字段上的watermark生成表达式，该表达式将事件时间字段标记为事件时间属性。

代码如下：

<code class="javascript">val sinkDDL: String =  """    |create table dataTable (    |  id varchar(20) not null,    |  ts bigint,    |  temperature double,    |  rt AS TO_TIMESTAMP( FROM_UNIXTIME(ts) ),    |  watermark for rt as rt - interval '1' second    |) with (    |  'connector.type' = 'filesystem',    |  'connector.path' = 'file:///D:\..\sensor.txt',    |  'format.type' = 'csv'    |)  """.stripMargintableEnv.sqlUpdate(sinkDDL) // 执行 DDL</code>

这里FROM_UNIXTIME是系统内置的时间函数，用来将一个整数（秒数）转换成“YYYY-MM-DD hh:mm:ss”格式（默认，也可以作为第二个String参数传入）的日期时间字符串（date time string）；然后再用TO_TIMESTAMP将其转换成Timestamp。
