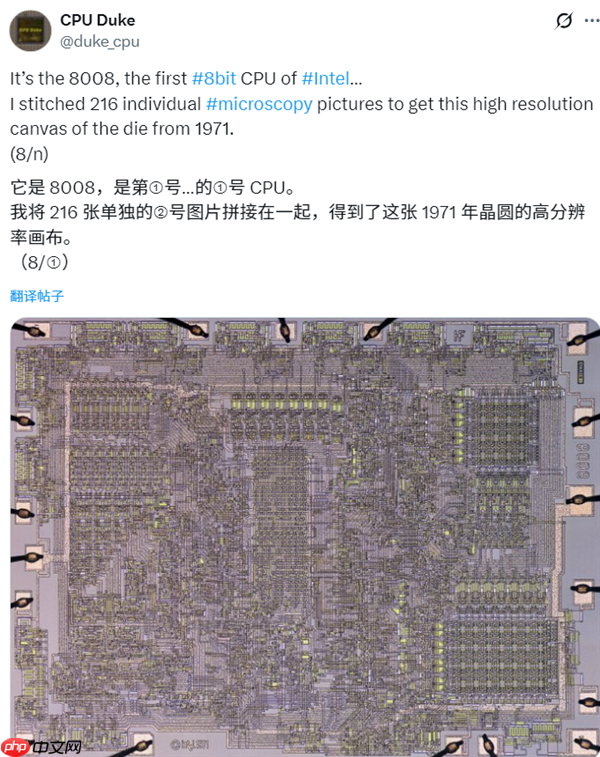

10月22日，一位名叫cpu duke的处理器收藏爱好者，用一种独特而充满热情的方式，发布了迄今为止最清晰、细节最为丰富的intel 8008处理器芯片显微图像（die-shot）。
他耗费大量时间与精力，将216张独立拍摄的显微照片精准对齐并拼接合成，最终呈现出这幅堪称里程碑式的早期CPU微观影像杰作。
作为计算机发展史上的重要一环，Intel 8008是英特尔首款8位微处理器，由曾设计i4004的同一团队于1971年完成设计，并在1972年4月正式推出。
此次用于成像的芯片样本来自瑞士索洛图恩的ENTER Technikwelt计算机博物馆捐赠。在开始高精度拍摄前，必须先对芯片进行开盖处理。
开盖完成后，CPU Duke首先拍摄了一系列宏观图像以获取整体结构视图；随后，他使用配备照相管的Wild/Leica立体显微镜进行了深入细致的观察。

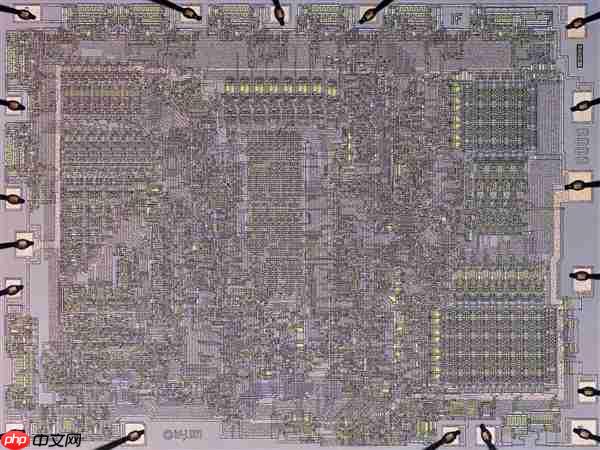

为了获得极致细节，他借助专业设备进行了近距离多角度拍摄，并花费大量时间将216张微观图像逐一校准和拼合，最终生成了这张分辨率惊人的完整芯片图像。
从工艺上看，这款i8008采用10微米PMOS技术制造，产地确认为巴巴多斯——英特尔在1986年之前曾在此设立封装工厂。
CPU Duke指出，由于10微米的PMOS结构相对宽大，“光学显微镜依然能够胜任观测任务。”即便不借助高倍放大，也能用肉眼清晰辨认出芯片上18个焊盘连接点，以及硅片表面刻有的“Intel 1971”、“8008”和“HF”等标识。其中，“HF”是为了纪念参与i8008设计工作的工程师Hal Freeny。

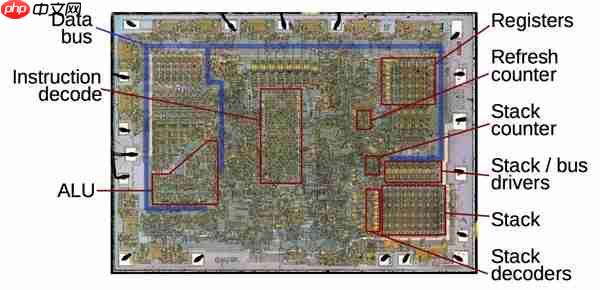

尽管最终合成图像为黑白格式，但通过与Ken Shirriff早前发布的8008芯片分析图进行比对，爱好者仍可识别出图像中不同区域的功能分布，如ALU（算术逻辑单元）、寄存器、堆栈计数器、数据总线等核心模块。
