没见过如此惨烈的RTX 4090！严重扭曲、GPU/显存/电感全烧毁

11月3日，我们通常会看到各式各样的显卡维修案例，但很少见到一块损坏如此彻底的显卡——几乎所有关键部位都出现了严重问题，最终只能无奈放弃修复。

Northwest Repair最近接收到一块技嘉AORUS RTX 4090显卡，用户最初反映仅是供电接口烧毁、部分元件脱落。然而随着拆解深入，技术人员发现情况远比想象中复杂，最终判定无法修复。

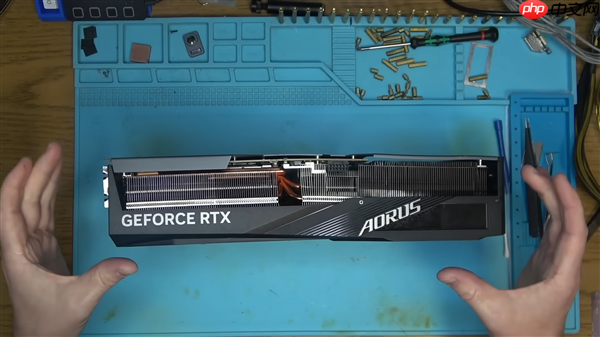

刚拿到显卡时，第一眼就能察觉其明显弯曲的形态，背板上还使用了非原厂塑料螺丝，磨损严重，仿佛曾被随意丢弃或粗暴处理过。

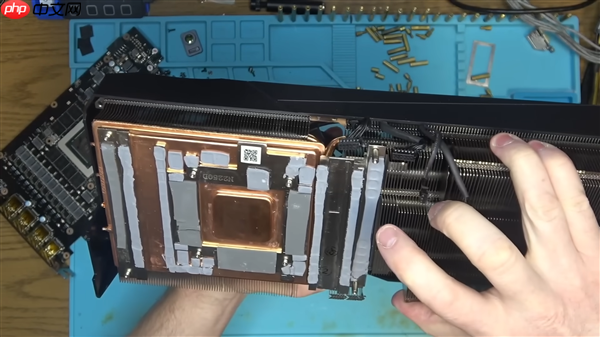

拆开外壳后发现，PCB板本身结构尚存，但散热器已严重扭曲变形，完全无法复原。

虽然热管未受损，但散热鳍片与VC均热板已经分离，显存及多数MOSFET上的导热垫也均已脱落。

通过万用表检测发现，12V、1.8V以及显存供电电路均已发生全面短路，仅有5V和PCIe供电线路保持正常。

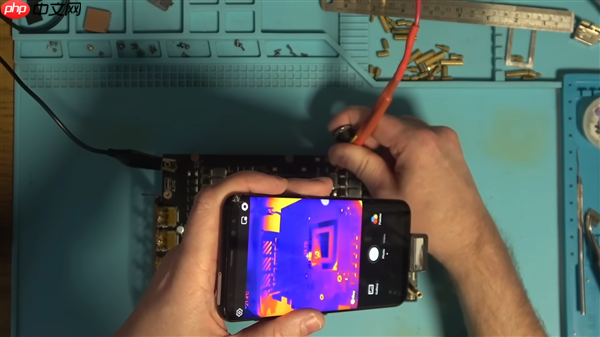

当尝试为12V电路通电时，热成像仪显示显存区域温度迅速攀升，表明短路电流已直接影响到显存模块，并可能进一步蔓延，造成更多元器件损毁。

幸运的是，在测量GPU核心电阻时并未发现短路现象，这为修复留下了一线希望。

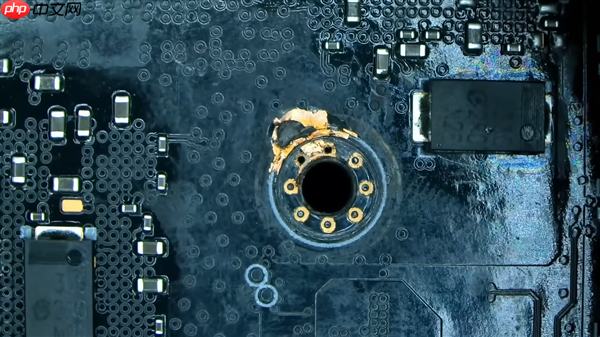

随后在显微镜下仔细观察，发现该显卡疑似已被他人维修过，整体状态极差，多个元件缺失，螺丝柱周围存在明显打磨痕迹，推测曾使用电动工具强行拆装，具体原因不明。

先见AI

数据为基，先见未见

95

查看详情

尽管状况堪忧，技术人员仍决定继续尝试修复。首先拆除疑似故障的显存颗粒，但短路问题依旧存在，说明根源不在显存本身。

接着将显存供电线路接地以稳定电压，并逐步加大电流输入。当电流达到5A时，SIC653A电感开始发光发热，确认已烧毁——正是这个元件导致12V异常接入显存区域，引发连锁烧毁。

随后移除损坏的MOSFET，短路现象终于消失。

从另一块报废显卡上取下可用的MOSFET进行替换后，再次检测，除显存外其余供电线路的短路均已排除。

眼看修复有望，但在重新为显存供电时，GPU核心迅速升温，表明其内部已受损。最终确认：GPU核心也因12V短路而永久性损坏，整卡彻底失去修复价值。

技术人员无奈表示，折腾半天所做的并非“维修”，更像是一场完整的“尸检”。
