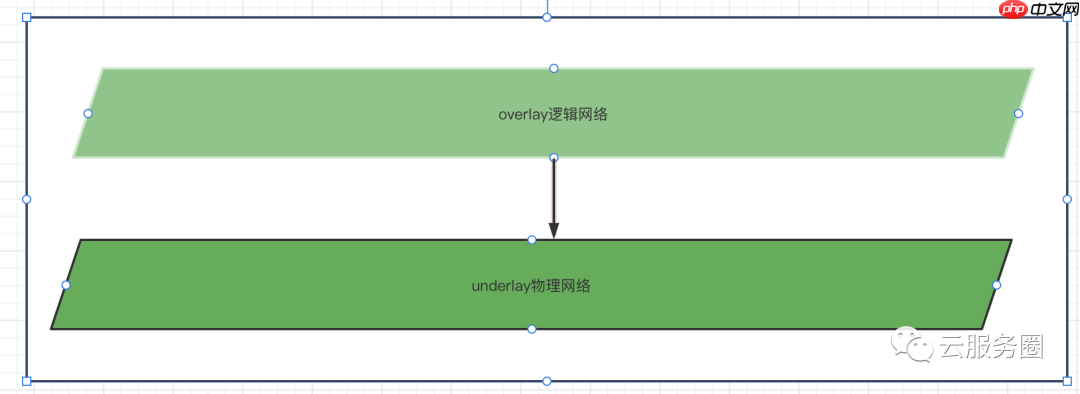

overlay 网络是在underlay网络之上构建的一个逻辑网络，旨在满足数据中心构建大规模二层网络的需求。

overlay 网络通过在现有的underlay网络上叠加一个软件定义的逻辑网络，来解决数据中心网络中大规模虚拟机或容器之间的二层互通问题。

在k8s集群中，容器网络模式定义了一个“扁平”网络，具有以下特征：

每个Pod都拥有一个独立的IP地址，运行在不同计算节点上的Pod之间可以不使用网络地址转换（Network Address Translation，NAT）的情况下互相通信。容器网络接口插件需要解决的问题包括：

为每个Pod分配IP地址，并保证该IP地址在集群内唯一。确保Pod与Pod之间可以相互通信。主流的网络接口插件包括：

Flannel网络插件、Calico网络插件、Cilium网络插件以及虚拟局域网（VLAN）。

在本地局域网（LAN，Local Area Network）中，计算机通常通过Hub和Switch连接。通常，两台计算机连接到同一个Hub或Switch时，它们就在同一个LAN中。一个LAN表示一个广播域，意味着LAN中所有成员都会收到任意一个成员发出的广播包。

虚拟局域网（VLAN，Virtual LAN）表示一个带有VLAN功能的Switch将其端口划分为多个LAN，计算机发出的广播包可以被同一个LAN中的其他计算机收到，但位于其他LAN的计算机则无法收到。简单来说，VLAN是在逻辑上将一个交换机分成了多个交换机，从而限制了广播的范围，在二层计算机隔离到不同的VLAN中。

例如，在两组机器Group A和B中，我们希望A中的机器可以相互访问，B中的机器也可以相互访问，但A和B中的机器无法相互访问，有两种方法。一种方法是使用两个交换机，A和B分别连接到一个交换机。另一种方法是使用带VLAN功能的交换机，将A和B中的机器分别放到不同的VLAN中。

阿里云-虚拟数字人

阿里云-虚拟数字人是什么？ ...

2

查看详情

说明：

VLAN实现的只是二层的隔离，A和B无法相互访问指的是二层广播包（如ARP）无法跨越VLAN的边界，但在三层上（如IP地址）可以通过路由器让A和B互通。

不同的VLAN由VLAN tag（VID）标明，IEEE 802.1Q规定了VLAN的tag格式。因此在Linux上使用VLAN，需要加载802.1q的内核模块。

加载VLAN内核

modprobe 8021q

创建VLAN接口

ip link add link eno1 name eno1.10 type vlan id 10

VXLAN模式

VXLAN模式是Flannel推荐使用的一种数据包封装转发方式，是Linux内核默认支持的一种虚拟化网络技术。与UDP模式相比，它可以在内核态完成所有数据包封装和解封工作，减少内核态和用户态之间切换的次数。VXLAN模式使用二层网络连接不同的主机，并允许主机上的Pod之间互相通信。
