总结
今天给大侠带来的是一周掌握fpga verilog hdl 语法，今天开启第七天，也就是最后一天。
最后两天推出思考题（附参考答案），大侠可以自行思考，检测一下自己这一周的语法学习效果，结合实例理解理论语法，会让你理解运用的更加透彻。下面咱们废话就不多说了，一起来看看吧。
思考题实例运用
14)在下题中循环执行完后，V的值是多少？
代码语言：javascript代码运行次数：0运行复制reg [3:0] A; reg V ,W; integer K; .... A=4'b1010; for(K=2;K>=0;K=K-1) begin V=V^A[k]; W=A[K]^A[K+1]; end
参考答案:V的值是它进人循环体前值的取反。
(因为V的值与0，1，0 进行了异或，与1的异或改变了V的值。)
15)在下题中，给出了几种硬件实现，问以下的模块被综合后可能是哪一种?
always @(posedge Clock)
if(A)
C=B;
1.不能综合。
2.一个上升沿触发器和一个多路器。
3.一个输入是A，B，Clock的三输入与门。
4.一个透明锁存器。
5.一个带clock有始能引脚的上升沿触发器。
参考答案:2,5
16)在下题中，always状态将描述一个带异步Nreset和Nset输入端的上升沿触发器，则空括号内应填入什么，可从以下五种答案中选择。
代码语言：javascript代码运行次数：0运行复制always @( ) if(!Nreset) Q<=0; else if(!Nset) Q<=1; else Q<=D;
1.negedge Nset or posedge Clock
2.posedge Clock
3.negedge Nreset or posedge Clock
4.negedge Nreset or negedge Nset or posedge Clock
5.negedge Nreset or negedge Nset
参考答案:4
17)在下题中，给出了几种硬件实现，问以下的模块被综合后可能是哪一种?
1.带异步复位端的触发器。
2.不能综合或与预先设想的不一致。
3.组合逻辑。
4.带逻辑的透明锁存器。
5.带同步复位端的触发器。
（1）
代码语言：javascript代码运行次数：0运行复制always @(posedge Clock) begin A<=B; if(C) A<=1'b0; end
参考答案:5
（2）
代码语言：javascript代码运行次数：0运行复制always @( A or B) case(A) 1'b0: F=B; 1'b1: G=B; endcase
参考答案:2
（3）
代码语言：javascript代码运行次数：0运行复制always @( posedge A or posedge B ) if(A) C<=1'b0; else C<=D;
参考答案:1
（4）
代码语言：javascript代码运行次数：0运行复制always @(posedge Clk or negedge Rst) if(Rst) A<=1'b0; else A<=B;
参考答案:2(产生了异步逻辑)
18)在下题中,模块被综合后将产生几个触发器?
代码语言：javascript代码运行次数：0运行复制always @(posedge Clk) begin: Blk reg B, C; C = B; D <= C; B = A; end
1. 2个寄存器 B 和 D
2. 2个寄存器 B和 C
3. 3个寄存器 B, C 和 D
4. 1个寄存器 D 5. 2个寄存器 C 和D
参考答案:2

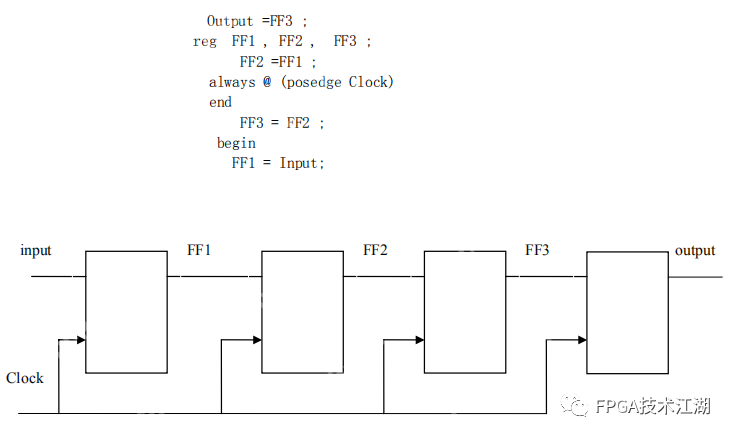

19)在下题中，各条语句的顺序是错误的。请根据电路图调整好它们的次序。
参考答案:
代码语言：javascript代码运行次数：0运行复制reg FF1,FF2,FF3; always @(posedge Clock) begin Output= FF3; FF3 = FF2; FF2 = FF1; FF1 = Input; end

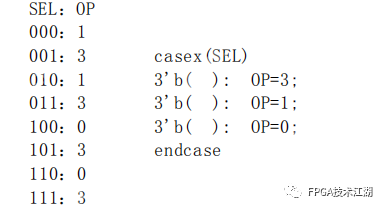

20)根据左表中SEL与OP的对应关系，在右边模块的空括号中填入相应的值。SEL：OP
参考答案:
casex(SEL)
3'bXX1: OP=3;
3'b0X0: OP=1;
3'b1X0: OP=0;
endcase
21)在以下表达式中选出正确的.
1) 4'b1010 & 4'b1101 = 1'b1
2) ～4'b1100 = 1'b1
3) !4'b1011 || !4'b0000 = 1'b1
4) & 4'b1101 = 1'b1
5) 1b'0 || 1b'1 = 1'b1
6) 4'b1011 && 4'b0100 = 4'b1111
7) 4'b0101
8) !4'b0010 is 1'b0
9) 4'b0001 || 4'b0000 = 1'b1
参考答案:3), 5), 8), 9)
22)在下一个模块旁的括号中填入display的正确值。
代码语言：javascript代码运行次数：0运行复制
下载豆包电脑版，提高工作效率
integerI; reg[3:0]A; reg[7:0]B; initial begin I=-1;A=I;B=A; $display("%b",B);( ) A=A/2; $display("%b",A);( ) B=A+14 $diaplay("%d",B);( ) A=A+14; $display("%d",A);( ) A=-2;I=A/2; $display("%d",I);( ) end参考答案：
代码语言：javascript代码运行次数：0运行复制I=-1;A=I;B=A;$display("%b",B);(00001111) A=A/2; $display("%b",A);(0111) B=A+14 $diaplay("%d",B);(21) A=A+14; $display("%d",A);(5)（A为4位,所以21被截为5） A=-2;I=A/2; $display("%d",I);(7)(A=-2,则是1110)23)请问{1,0}与下面哪一个值相等。
1). 2'b01
2). 2'b10
3). 2'b00
4). 64'H000000000002
5). 64'H0000000100000000
参考答案:5 （位拼接运算符必须指明位数，若不指明则隐含着为32位的二进制数[即整数]。)

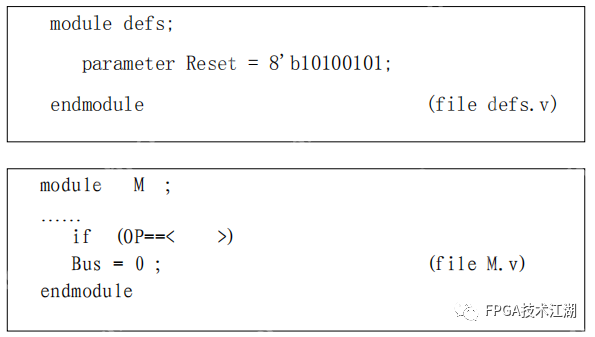

24)根据下题给出的程序，确定应将哪一个选项填入尖括号内。
1. defs.Reset
2."defs.v".Reset
3. M.Reset
4.Reset
1 参考答案：1 (模块间调用时，若引用其他模块定义的参数，要加上其他模块名，做为这个参数的前缀。)
代码语言：javascript代码运行次数：0运行复制module M 'include "defs.v" .... if(OP==<defs.Reset>) Bus=0; endmodule
2. 标准答案:4
代码语言：javascript代码运行次数：0运行复制parameter Reset=8'b10100101; (File defs.v) module M 'include "defs.v" .... if(OP==<Reset>Bus=0; endmodule
25)如果调用Pipe时,想把Depth的值变为8，问程序中的空括号内应填入何值?
代码语言：javascript代码运行次数：0运行复制Module Pipe(IP,OP) parameter Option=1; parameter Depth=1; ... endmodule Pipe( ) P1(IP1,OP1);
参考答案:#(1,8) （其中1对应参数Option,8对应参数Depth.）
26)若想使P1中的Depth的值变为16，则应向空括号中填入哪个选项。
代码语言：javascript代码运行次数：0运行复制module Pipe (IP ,OP); parameter Option =1; parameter Depth = 1; …………endmodule
module Pipe P1(IP1 ,OP1); ( ); endmodule
1.defparam P1.Depth=16;
2.parameter P1.Depth=16;
3.parameter Pipe.Depth=16;
4.defparam Pipe.Depth=16;
参考答案:1
(用后缀改变引用模块的参数要用defparam及用本模块名作为引用参数的前缀，如p1.Depth。)
27)如果我们想在Test的monitor语句中观察Count的值，则在空括号中应填入什么?
代码语言：javascript代码运行次数：0运行复制Module Test Top T(); initial $monitor( ) endmodule
module Top; Block B1(); Block B2(); endmodule
module Block; Counter C(); endmodule
module Counter; reg [3:0] Count; .... endmodule
答案:T.B1.C.Countor Test.T.B1.C.Count
28) 下题中用initial块给reg[7:0]V符值，请指明每种情况下V的8位都是什值。这道题说明在数的表示时，已标明字宽的数若用XZ表示某些位，只有在最左边的X或Z具有扩展性。
代码语言：javascript代码运行次数：0运行复制Reg [ 7 :0 ] V initial begin V = 8’b0; V = 8’b1; V = 8’bX; V = 8’BZX; V = 8’BXXZZ; V = 8’b1X; end
参考答案：
8’b00000000
8’b00000001
8’bXXXXXXXX
8’bZZZZZZZX
8’BXXXXXXZZ
8’b0000001X
最后一天 Day 7 到这里就结束了，也代表这一周学Verilog HDL 语法到这里就结束了，熟练透彻的使用语法也是做研发设计进阶的不可缺的部分，大侠可以自行思考练习，愿修炼的炉火纯青，大侠保重，告辞。
