PaddleSeg：使用Transfomer模型对航空遥感图像分割，给特征点匹配提供语义约束
一、项目背景
SfM（Structure from motion） 是一种三维重建的方法，用于从motion中实现3D重建。也就是从时间系列的2D图像中推算3D信息。但SfM算法受传统特征检测方法精度的限制，尤其是在复杂场景中
语义分割领域发展迅速，现在可以达到比较高的mIOU，可以考虑使用语义分割模型提取待匹配图像的语义信息，给特征点匹配提供语义约束，提高最后三维重建的精度
《Large-Scale Structure from Motion with Semantic Constraints of Aerial Images》论文就是介绍了这种方法，该论文使用语义约束进行三维点云的重建，精度提高的同时速度也变快了
本项目利用PaddleSeg模块训练Transfomer类的语义分割模型，在UDD数据集中mIOU达到74.50% ，原论文使用DeepLabV3+的mIOU为73.18%，高1.32%
二、数据集介绍
- UDD数据集是北京大学图形与交互实验室采集并标注的，面向航拍场景理解、重建的数据集。
Benchmark
| dataset | model | OA | mIoU | size |
|---|---|---|---|---|
| UDD5 | GCN | 88.57% | 73.17% | 302M |
| UDD5 | ENet | 88.14% | 71.38% | 5.5M |
| UDD6 | GCN | 86.54% | 72.58% | 302M |
| UDD6 | ENet | 85.20% | 69.44% | 5.5M |
| UDD6 | DeepLab V3+ | 86.90% | 73.18% | 721M |
- 该数据集包含以下类别：
- UDD6 (Released on 28 Jun 2020)
| Class | Gt Label | RGB |
|---|---|---|
| Other | 0 | (0,0,0) |
| Facade | 1 | (102,102,156) |
| Road | 2 | (128,64,128) |
| Vegetation | 3 | (107,142,35) |
| Vehicle | 4 | (0,0,142) |
| Roof | 5 | (70,70,70) |
- 数据示例
三、准备工作
- 开始训练前需要克隆仓库，然后准备数据，最后安装依赖
- 注意：UDD6，图像大小为 (4096, 2160) 所以训练之前先进行crop处理成(1024, 1024)小块的图像以减少IO的占用
In [4]
# clone PaddleSeg的项目!git clone https://gitee.com/paddlepaddle/PaddleSeg
正克隆到 'PaddleSeg'... remote: Enumerating objects: 16439, done. remote: Counting objects: 100% (1402/1402), done. remote: Compressing objects: 100% (811/811), done. remote: Total 16439 (delta 710), reused 1166 (delta 573), pack-reused 15037 接收对象中: 100% (16439/16439), 341.09 MiB | 4.75 MiB/s, 完成. 处理 delta 中: 100% (10574/10574), 完成. 检查连接... 完成。
In [1]
#解压数据集，有两个数据集，本项目使用UDD6!mkdir work/UDD6 !unzip -oq data/data75675/UDD6.zip -d work/UDD6/
In [2]
# 对数据进行crop，具体细节可查看process_data.py的代码%cd work/ !python process_data.py --tag val #处理验证集!python process_data.py --tag train #处理训练集
/home/aistudio/work mkdir UDD6/val_sub ... [>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>] 35/35, 6.0 task/s, elapsed: 6s, ETA: 0sAll processes done. mkdir UDD6/val_labels_sub ... [>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>] 35/35, 25.0 task/s, elapsed: 1s, ETA: 0sAll processes done. mkdir UDD6/train_sub ... [>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>] 106/106, 6.0 task/s, elapsed: 18s, ETA: 0sAll processes done. mkdir UDD6/train_labels_sub ... [>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>] 106/106, 26.4 task/s, elapsed: 4s, ETA: 0sAll processes done.
In [ ]
# 安装依赖%cd /home/aistudio/PaddleSeg !pip install -r requirements.txt
In [ ]
# 训练数据集txt生成!python tools/split_dataset_list.py \
../work/UDD6 train_sub train_labels_sub \
--split 1.0 0.0 0.0 \
--format JPG png \
--label_class Other Facade Road Vegetation Vehicle RoofIn [8]
!mv ../work/UDD6/train.txt ../work/UDD6/train_true.txt # 修改文件名
In [ ]
# 验证数据集txt生成!python tools/split_dataset_list.py \
../work/UDD6 val_sub val_labels_sub \
--split 0.0 1.0 0.0 \
--format JPG png \
--label_class Other Facade Road Vegetation Vehicle RoofIn [10]
!rm ../work/UDD6/train.txt #删除第二次运行生成的train.txt!mv ../work/UDD6/train_true.txt ../work/UDD6/train.txt # 将文件名改回来
四、模型训练与预测
- 使用的模型为Transfomer系列的Segformer_b3
- 训练40000次迭代，共12个小时
In [25]
# 新建.yml文件，然后将以下信息写入#!touch configs/segformer_b3_UDD.yml# 也可以直接复制准备好的文件放入该文件夹下!cp ../work/segformer_b3_UDD.yml configs/
- 在文件中插入以下信息
batch_size: 2iters: 40000train_dataset:
type: Dataset
dataset_root: ../work/UDD6/
train_path: ../work/UDD6/train.txt
num_classes: 6
transforms:
- type: ResizeStepScaling
min_scale_factor: 0.5
max_scale_factor: 2.0
scale_step_size: 0.25
- type: RandomPaddingCrop
crop_size: [1024, 1024] - type: RandomHorizontalFlip
- type: RandomDistort
brightness_range: 0.4
contrast_range: 0.4
saturation_range: 0.4
- type: Normalize
mode: trainval_dataset:
type: Dataset
dataset_root: ../work/UDD6/
val_path: ../work/UDD6/val.txt
num_classes: 6
transforms:
- type: Normalize
mode: valmodel:
type: SegFormer_B3
num_classes: 6
pretrained: https://bj.bcebos.com/paddleseg/dygraph/mix_vision_transformer_b3.tar.gzoptimizer:
type: sgdlr_scheduler:
type: PolynomialDecay
learning_rate: 0.001
power: 0.9loss:
types:
- type: CrossEntropyLoss
coef: [1]In [ ]
# 开始训练，模型权重保存在output文件夹中，output/best_model 文件夹中为性能最好的模型!export CUDA_VISIBLE_DEVICES=0 # 设置1张可用的卡# windows下请执行以下命令# set CUDA_VISIBLE_DEVICES=0!python train.py \
--config configs/segformer_b3_UDD.yml \
--do_eval \
--use_vdl \
--save_interval 500 \
--save_dir output- 模型预测
- 整体结果：Acc：87.46%，mIOU：74.50%
- 每一类别结果：IOU：[0.8912 0.7263 0.6874 0.6746 0.8854 0.6053]， Acc：[0.944 0.8343 0.8223 0.807 0.9314 0.7634]
In [ ]
!python val.py \
--config configs/segformer_b3_UDD.yml \
--model_path output/best_model/model.pdparams \
代码解释
五、快速使用
- 已经将性能最好的模型以及.yml文件放在work文件夹下
- 运行以下命令可对指定的文件夹下的图像进行预测
- 本项目以work/val文件夹下的图像作为待预测的图像,预测结果保存在work/val/result文件夹中
In [12]
!mv ../work/UDD6/val ../work/
In [ ]
!python predict.py \
--config ../work/segformer_b3_UDD.yml \
--model_path ../work/best_model/model.pdparams \
--image_path ../work/val/src \
--save_dir ../work/val/result \
--is_slide \
--crop_size 1024 1024 \
--stride 512 512In [16]

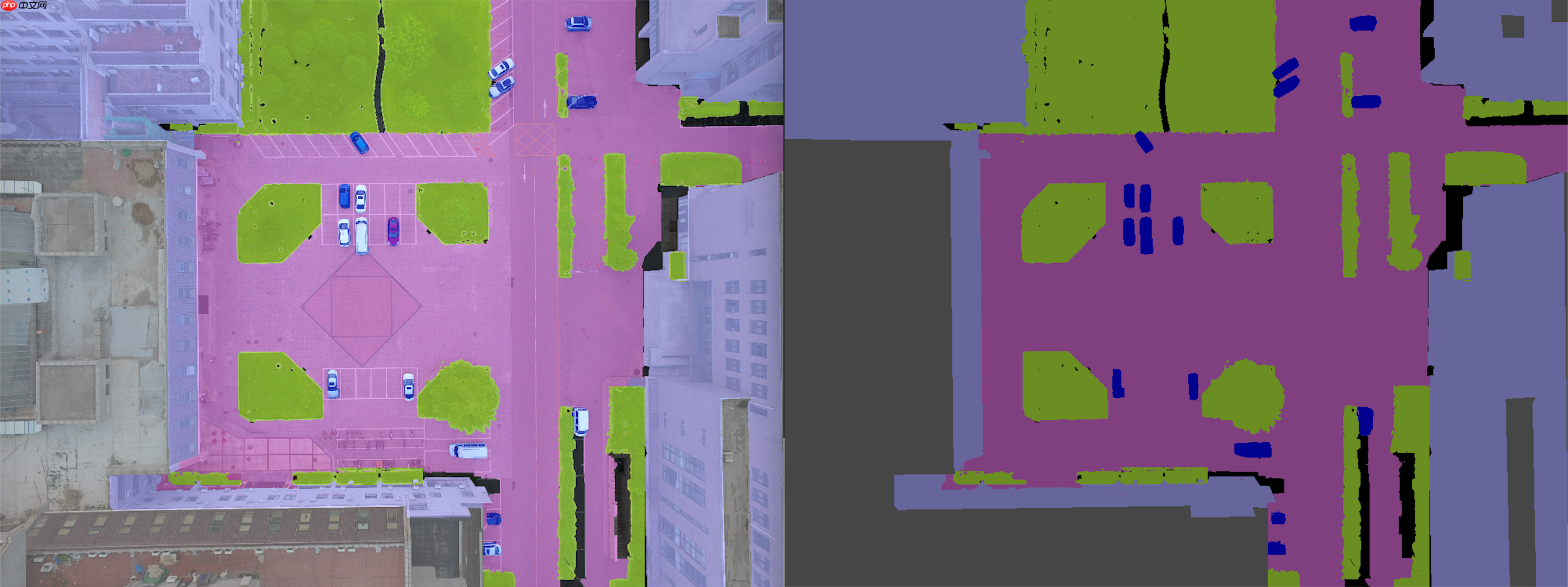

# 展示预测的结果import matplotlib.pyplot as pltfrom PIL import Image
output = Image.open(r"../work/val/result/added_prediction/000061.JPG")
plt.figure(figsize=(20,24))#设置窗口大小plt.imshow(output), plt.axis('off')(, (-0.5, 4095.5, 2159.5, -0.5))
