【方案分享】第十一届 “中国软件杯”大学生软件设计大赛遥感解译赛道 比赛方案分享

调参思路

为方便阅读，以下内容中提到的xx%为调参涨点，是使用trick后提交分数的百分比变化

但因个人实验记录不完善、实验内容过多未完全控制变量 以及 某些玄学问题，以下调参涨点可能存在误差，仅供参考

1. 从数据集进行分析

1.1 A、B时相数据集光谱分布差异较大

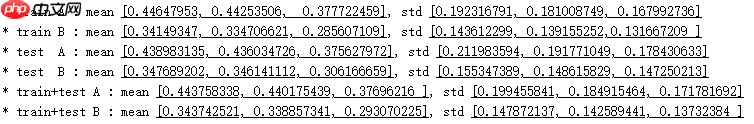

A、B时相的训练集、测试集、全集的均值标准差统计如下(因显示问题采用图片格式，文字格式详见文末附录2)：



由统计数据可见：A、B时相的均值标准差存在较大差异，但训练集与验证集差异较小

针对光谱差异问题，尝试了3种解决方案：

1. 使用颜色抖动进行数据增强，+3%
2. 使用不同均值标准差进行归一化，+2%
3. 使用快速傅里叶变化进行光谱变换， -1%

   上述方法单独使用，1、2可以提分，但在实验最后，叠加各种trick后发现 方法2会降0.2%，推测可能由于模型较强的特征表达能力以及方法1的影响，使得方法2失效，因此针对该问题仅采用方法1，即：

RandomDistort

1.2 原始图像较大，数据量较少

训练集共637共1024*1024样本，测试集共363个1024*1024样本,训练测试比约2:1

原bl中，针对该问题的解决方案是从原始样本中随机裁剪部分区域并resize为256*256。

个人尝试了2种方法：

1. 将每个原始样本不重叠地裁剪为16个256*256
2. 将每个原始样本裁剪为5个512*512 （除了不重叠的4个，还包括一个在样本正中心的512*512）

   上述方法在不同超参下作用不同，从-2% ~ +2%均有，表现并不稳定。

   此外，人工裁剪的样本生成的样本，由于目前无法使用cutmix等跨样本数据增强方法，导致单个样本的采样区域限定在上述16或5个区域内，因此在数据多样性上小于原始样本。

   综上，仍然采用原bl，通过随机裁剪部分区域进行训练

1.3 类别不均衡

经过统计，背景与变化类别的像素占比为95.3：4.6，类别严重不均衡，并且变化类别仅在573个样本中存在（统计数据见附录2）

针对上述问题，可以采用以下解决方案：

1. 通过loss进行控制：
   • 换用diceloss，从iou进行优化，-1%
   • 换用polyceloss，从iou进行优化，-0.3~+0.3%
   • 在celoss中加入类别权重，-2%
   • 使用focalloss， -1%
2. 针对性数据加强，对变化部分样本进行过采样，增强变化比例
3. 去除全背景样本

   本次实验仅尝试了方案1，效果并不明显，因此针对此问题并未采用任何解决方案；后续可以尝试2、3方案

2. 从模型进行分析

2.1 backbone过于简单

在CV下游任务中，任务精度往往与backbone的特征表达能力有关，原bl中的backbone为resnet18，结构较为简单 针对该问题，采用以下解决方案：

ChartCube

图标魔方 - 在线图表制作工具

下载

1. 采用同构高级模型
   • resnet34，-0.2%
   • resnet50，-1%
2. 采用异构高级模型
   • hrnet18，+2%

     上述方法中，同构高级模型表现不佳，推测为训练轮数过少，网络训练不完全，网络过拟合，因此弃用该方案。

     异构高级表现优异，此外还可以尝试swin、resnest等多种不同新backbone。因此针对该问题仅采用方法2，即：

resnet18-->hrnet18

2.2 尝试不同网络结构

• 除bit外，原bl还提供了STANet、SNUNet、DSIFN、DSAMNet、ChangeStar等多种变化检测模型；
• PaddleCD中也提供了各种语义分割模型，可以修改为相应的变化检测模型；
• 此外，也可以尝试复现torch版的各种论文模型；
• 相同超参配置下，部分模型表现优于bit

3. 从训练超参进行调整

可以修改以下超参数：

1. epoch/step，原bl中的训练数较少，通过增加训练数可以显著提分，可以提升的上限与其他超参相关，但建议总体训练时长不超过12h
2. 学习率：
   • lr/起始学习率，原bl的起始学习率略高，导致一些无效训练时长，略微降低lr后可以快速收敛至较高精度的区间
   • lr_scheduler/学习率调度器，原bl采用的是等间隔固定比例衰减，尝试过poly衰减策略，效果并不明显，可以尝试不同衰减策略，增加warmup等
3. optimizer/优化器，原bl使用adam，目前较为流行的有adamw、sgd、adamax等，可以尝试使用
4. batch_size/批处理数，一般来说较大batch size会使得收敛较快，但在充分收敛的前提下对总体精度并无较大影响
5. transform/数据增强策略：
   • RandomCrop， 增大crop的尺寸，每次输入到网络中更大的图，往往会增加精度
   • RandomFlipOrRotation，除了Flip进行增强外，还可以通过Rotation的方式进行增强
   • RandoBlur，通过滤波平滑进行数据增强
   • RandomSwap，通过交换AB时相影像进行增强

     综上，最终在原bl上进行一下修改：

more steplr = 0.0004adamw optimizer
RandomCrop 384RandomFlipOrRotationRandoBlurRandomSwap

4. 从后处理进行调整

后处理有多种方式，针对训练时采用的数据增强策略，可以采用以下方案：



1. flip预测，多次flip后取均值得分，+0.3%
2. ms预测，输入不同尺度进行预测，-0.2%
3. swap预测，以ab、ba分别输入网络进行预测，-0.1%~+0.1%
4. 滑窗预测，按照输入大小或者其他尺寸，将原图裁剪为不同大小图像输入网络进行预测，-0.3%

针对输出结果，有以下方案：

5. 调整阈值/缩放logit值，目的在于识别出更多概率值较小的变化区域
6. 形态学后处理，优化边缘区域

后处理的提升幅度较小且不稳定，一般最后使用

综上，最终在原bl上进行以下修改：

flip预测
缩放logit值
形态学后处理

5. 其他trick

5.1 单模集成

即 将一个模型的不同结果进行集成

在后处理中使用的flip预测、ms预测属于单模集成的内容

ema、swa等也属于单模集成内容，其主要思路为将不同epoch得到的较好的模型参数进行集成

k折交叉验证，将数据集均分为k份，每次将其中一份作为验证集其余为训练集进行训练

本次竞赛并未使用上述单模集成内容，但据以往经验看，上述内容有一定的提分作用

5.2 多模集成

即 将多个模型的不同结果进行集成

包括硬投票集成和软投票集成，区别在于使用预测的类别结果还是类别得分进行集成

经验表明不同架构的模型相互集成，得分较高

5.3 跨样本数据增强

如cutmix、mixup、cutout、mosaic、copypaste等等长得很像的、涉及多个样本之间的数据增强，据说也有效果，目前原bl和本项目暂不支持该系列操作

5.4 半监督/自监督/伪标签

本次比赛不支持增加数据集；

在其他任务中可以尝试加入未标注的图像，生成伪标签进行监督/自监督

6. 小结

以上为本次比赛中，使用或想到的调参思路，此外还有其他各种trick，大家可以多看论文与经验分享进行总结实验

为鼓励大家动手实践，以上调参思路并未完全在代码中实现，可以根据思路自己动手实践

上述tricke独使用时可能提点较高或较低，但与其他trick组合使用时可能是另一种效果，需要多实践尝试



——————————————————————————————————————分割线——————————————————————————————————————

数据预处理

# 清除cell输出结果def clear_output():
    """
    clear output for both jupyter notebook and the console
    """
    import os
    os.system('cls' if os.name == 'nt' else 'clear')    from IPython.display import clear_output as clear
    clear()

# 解压数据!unzip -oq /home/aistudio/data/data134796/train_data.zip -d /home/aistudio/data/src/
!unzip -oq /home/aistudio/data/data134796/test_data.zip -d /home/aistudio/data/src/

# 安装依赖库!pip install -r /home/aistudio/PaddleCD/requirements.txt
clear_output()

# 将0、255修改为0、1!python /home/aistudio/work/data_generate.py /home/aistudio/data/src/train/label# 直接拷贝已有的数据集划分文件，保证每次训练评价指标相同!cp /home/aistudio/work/val.txt /home/aistudio/data/src/val.txt# !cp /home/aistudio/work/train.txt /home/aistudio/data/src/train.txt!cp /home/aistudio/work/train8cp.txt /home/aistudio/data/src/train.txt # 将训练集复制8次，减少每次读取训练集的损耗时间

/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/skimage/io/manage_plugins.py:23: UserWarning: Your installed pillow version is < 8.1.2. Several security issues (CVE-2021-27921, CVE-2021-25290, CVE-2021-25291, CVE-2021-25293, and more) have been fixed in pillow 8.1.2 or higher. We recommend to upgrade this library.
  from .collection import imread_collection_wrapper
100%|█████████████████████████████████████████| 637/637 [00:46<00:00, 13.60it/s]

# 数据统计# !python /home/aistudio/work/data_sta.py

gts class sta:
class sta : 100%|█████████████████████████████| 637/637 [00:06<00:00, 97.32it/s]
                   bg     change
Pixel_sum   636876269   31066643
Pixel_pct    0.953489  0.0465109
Sample_sum        638        573
Sample_pct   0.526837   0.473163
save to /home/aistudio/data/src/train/label.csv
finish

网络训练

# 配置文件路径与模型保存路径# COF_PATH = '/home/aistudio/PaddleCD/bit_config/bit_baseline.yml'# MD_PATH = '/home/aistudio/best_model/bit_baseline.pdparams'# COF_PATH = '/home/aistudio/PaddleCD/bit_config/bit_res18.yml'# MD_PATH = '/home/aistudio/best_model/bit_res18.pdparams'COF_PATH = '/home/aistudio/PaddleCD/bit_config/bit_hr18.yml'MD_PATH = '/home/aistudio/best_model/bit_hr18.pdparams'

# 模型训练print(COF_PATH.center(100, '*'),'\n\n')print(MD_PATH.center(100, '*'),'\n\n')# 与paddlers训练轮数相同，训练时长55min!python /home/aistudio/PaddleCD/train.py \
       --save_dir /home/aistudio/data/output \
       --config $COF_PATH \
       --do_eval \
       --use_vdl \
       --iters 3700 \
       --save_interval 370 \
       --batch_size=16 \
       --log_iters 50 \
       --num_workers 8 \
       --seed 1919810
       # 后台训练时，需要清空输出，保证notebook正常导入；notebook训练时，可以不用# clear_output()

# 将最优模型拷贝到/home/aistudio/best_model路径下，将训练日志拷贝到/home/aistudio/model_log路径下!mkdir /home/aistudio/best_model/
!cp /home/aistudio/data/output/best_model/model.pdparams $MD_PATH
!find /home/aistudio/data/output -name '*.log' -exec cp -t /home/aistudio/model_log/ "{}" +

测试

# 普通测试!python /home/aistudio/PaddleCD/val.py \
       --batch_size 1 \
       --config $COF_PATH \
       --model_path $MD_PATH

# 增强测试，加入翻转预测!python /home/aistudio/PaddleCD/val.py \
       --aug_eval \
       --flip_vertical \
       --batch_size 1 \
       --config $COF_PATH \
       --model_path $MD_PATH

# # 增强测试，加入多尺度预测# !python /home/aistudio/PaddleCD/val.py \#        --aug_eval \#        --flip_vertical \#        --batch_size 1 \#        --scales 0.5 1.0 2.0\#        --config $COF_PATH \#        --model_path $MD_PATH

# # 增强测试，加入交换预测# !python /home/aistudio/PaddleCD/val.py \#        --aug_eval \#        --swap 7\#        --flip_vertical \#        --batch_size 1 \#        --scales 0.5 1.0 2.0\#        --config $COF_PATH \#        --model_path $MD_PATH

推理

# 普通推理，推理结果保存在/home/aistudio/data/src/result下# bit_hr18推理时长为1分35秒!python /home/aistudio/PaddleCD/predict.py \
       --config $COF_PATH \
       --model_path $MD_PATH \
       --image_path /home/aistudio/data/src/test/A \
       --image_path2 /home/aistudio/data/src/test/B \
       --batch_size 32 \
       --save_dir /home/aistudio/data/src

# 增强推理，加入翻转预测，推理结果保存在/home/aistudio/data/src/result下# bit_hr18推理时长为2分46秒!python /home/aistudio/PaddleCD/predict.py \
       --config $COF_PATH \
       --model_path $MD_PATH \
       --image_path /home/aistudio/data/src/test/A \
       --image_path2 /home/aistudio/data/src/test/B \
       --aug_pred \
       --flip_vertical \
       --batch_size 1 \
       --save_dir /home/aistudio/data/src

# # 增强推理，加入多尺度预测，推理结果保存在/home/aistudio/data/src/result下# !python /home/aistudio/PaddleCD/predict.py \#        --config $COF_PATH \#        --model_path $MD_PATH \#        --image_path /home/aistudio/data/src/test/A \#        --image_path2 /home/aistudio/data/src/test/B \#        --aug_pred \#        --flip_vertical \#        --batch_size 1 \#        --scales 0.5 1.0 2.0 \#        --save_dir /home/aistudio/data/src

# # 增强推理，加入交换预测推理结果保存在/home/aistudio/data/src/result下# !python /home/aistudio/PaddleCD/predict.py \#        --config $COF_PATH \#        --model_path $MD_PATH \#        --image_path /home/aistudio/data/src/test/A \#        --image_path2 /home/aistudio/data/src/test/B \#        --aug_pred \#        --swap 7 \#        --flip_vertical \#        --batch_size 1 \#        --scales 0.5 1.0 2.0 \#        --save_dir /home/aistudio/data/src

# # 滑窗增强推理，推理结果保存在/home/aistudio/data/src/result下# bit_hr18推理时长为12分# !python /home/aistudio/PaddleCD/predict.py \#        --config $COF_PATH \#        --model_path $MD_PATH \#        --image_path /home/aistudio/data/src/test/A \#        --image_path2 /home/aistudio/data/src/test/B \#        --aug_pred \#        --flip_vertical \#        --is_slide \#        --batch_size 1 \#        --patch_size 16 \#        --crop_size 384 384 \#        --stride 128 128 \#        --save_dir /home/aistudio/data/src

/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/skimage/io/manage_plugins.py:23: UserWarning: Your installed pillow version is < 8.1.2. Several security issues (CVE-2021-27921, CVE-2021-25290, CVE-2021-25291, CVE-2021-25293, and more) have been fixed in pillow 8.1.2 or higher. We recommend to upgrade this library.
  from .collection import imread_collection_wrapper
/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/matplotlib/__init__.py:107: DeprecationWarning: Using or importing the ABCs from 'collections' instead of from 'collections.abc' is deprecated, and in 3.8 it will stop working
  from collections import MutableMapping
/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/matplotlib/rcsetup.py:20: DeprecationWarning: Using or importing the ABCs from 'collections' instead of from 'collections.abc' is deprecated, and in 3.8 it will stop working
  from collections import Iterable, Mapping
/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/matplotlib/colors.py:53: DeprecationWarning: Using or importing the ABCs from 'collections' instead of from 'collections.abc' is deprecated, and in 3.8 it will stop working
  from collections import Sized
2022-05-29 16:54:15 [INFO]
---------------Config Information---------------
batch_size: 16
iters: 20000
loss:
  coef:
  - 1
  types:
  - type: CrossEntropyLoss
lr_scheduler:
  gamma: 0.5
  learning_rate: 0.0004
  step_size: 1000
  type: StepDecay
model:
  backb: hrnet18
  in_channels: 3
  num_classes: 2
  type: BIT
optimizer:
  type: AdamW
train_dataset:
  dataset_root: /home/aistudio/data/src/
  mode: train
  num_classes: 2
  train_path: /home/aistudio/data/src/train.txt
  transforms:
  - aspect_ratio:
    - 1.0
    - 1.0
    crop_size:
    - 384
    - 384
    scaling:
    - 0.25
    - 1.0
    type: RandomCrop
  - probs:
    - 0.6
    - 0.0
    probsf:
    - 0.4
    - 0.4
    - 0.2
    - 0.0
    - 0.0
    probsr:
    - 0.0
    - 0.0
    - 0.0
    type: RandomFlipOrRotation
  - type: RandomDistort
  - type: RandomBlur
  - type: RandomSwap
  - mean:
    - 0.5
    - 0.5
    - 0.5
    std:
    - 0.5
    - 0.5
    - 0.5
    type: Normalize
  type: RSCD
val_dataset:
  dataset_root: /home/aistudio/data/src/
  mode: val
  transforms:
  - mean:
    - 0.5
    - 0.5
    - 0.5
    std:
    - 0.5
    - 0.5
    - 0.5
    type: Normalize
  type: RSCD
  val_path: /home/aistudio/data/src/val.txt
------------------------------------------------
W0529 16:54:15.094134 14743 device_context.cc:447] Please NOTE: device: 0, GPU Compute Capability: 7.0, Driver API Version: 11.2, Runtime API Version: 10.1
W0529 16:54:15.094177 14743 device_context.cc:465] device: 0, cuDNN Version: 7.6.
2022-05-29 16:54:18 [INFO]	Loading pretrained model from https://bj.bcebos.com/paddleseg/dygraph/hrnet_w18_ssld.tar.gz
2022-05-29 16:54:19 [INFO]	There are 1525/1525 variables loaded into HRNet.
2022-05-29 16:54:19 [INFO]	Number of predict images = 363
2022-05-29 16:54:19 [INFO]	Loading pretrained model from /home/aistudio/best_model/bit_hr18.pdparams
2022-05-29 16:54:20 [INFO]	There are 1653/1653 variables loaded into BIT.
2022-05-29 16:54:20 [INFO]	Start to predict...
/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/paddle/tensor/creation.py:130: DeprecationWarning: `np.object` is a deprecated alias for the builtin `object`. To silence this warning, use `object` by itself. Doing this will not modify any behavior and is safe.
Deprecated in NumPy 1.20; for more details and guidance: https://numpy.org/devdocs/release/1.20.0-notes.html#deprecations
  if data.dtype == np.object:
/home/aistudio/PaddleCD/paddleseg/core/infer.py:213: DeprecationWarning: `np.int` is a deprecated alias for the builtin `int`. To silence this warning, use `int` by itself. Doing this will not modify any behavior and is safe. When replacing `np.int`, you may wish to use e.g. `np.int64` or `np.int32` to specify the precision. If you wish to review your current use, check the release note link for additional information.
Deprecated in NumPy 1.20; for more details and guidance: https://numpy.org/devdocs/release/1.20.0-notes.html#deprecations
  rows = np.int(np.ceil(1.0 * (h_im - h_crop) / h_stride)) + 1
/home/aistudio/PaddleCD/paddleseg/core/infer.py:214: DeprecationWarning: `np.int` is a deprecated alias for the builtin `int`. To silence this warning, use `int` by itself. Doing this will not modify any behavior and is safe. When replacing `np.int`, you may wish to use e.g. `np.int64` or `np.int32` to specify the precision. If you wish to review your current use, check the release note link for additional information.
Deprecated in NumPy 1.20; for more details and guidance: https://numpy.org/devdocs/release/1.20.0-notes.html#deprecations
  cols = np.int(np.ceil(1.0 * (w_im - w_crop) / w_stride)) + 1
363/363 [==============================] - 738s 2s/ste

# 将0、1变为0、255!python /home/aistudio/work/data_postprocess.py

/opt/conda/envs/python35-paddle120-env/lib/python3.7/site-packages/skimage/io/manage_plugins.py:23: UserWarning: Your installed pillow version is < 8.1.2. Several security issues (CVE-2021-27921, CVE-2021-25290, CVE-2021-25291, CVE-2021-25293, and more) have been fixed in pillow 8.1.2 or higher. We recommend to upgrade this library.
  from .collection import imread_collection_wrapper
 96%|███████████████████████████████████████▏ | 347/363 [00:18<00:00, 20.46it/s]

# 结果打包!zip -j /home/aistudio/submisson.zip /home/aistudio/data/src/result/* > /dev/null

——————————————————————————————————————分割线——————————————————————————————————————

附录

附录1——保存内容：

SystemError: (Fatal) DataLoader process (pid   1. If run DataLoader by DataLoader.from_generator(...), queue capacity is set by from_generator(..., capacity=xx, ...).  2. If run DataLoader by DataLoader(dataset, ...), queue capacity is set as 2 times of the max value of num_workers and len(places).  3. If run by DataLoader(dataset, ..., use_shared_memory=True), set use_shared_memory=False for not using shared memory.) exited is killed by signal: 2992.
  It may be caused by insufficient shared storage space. This problem usually occurs when using docker as a development environment.
  Please use command `df -h` to check the storage space of `/dev/shm`. Shared storage space needs to be greater than (DataLoader Num * DataLoader queue capacity * 1 batch data size).
  You can solve this problem by increasing the shared storage space or reducing the queue capacity appropriately.
Bus error (at /paddle/paddle/fluid/imperative/data_loader.cc:177)

附录2——均值标准差统计数据：

• train A : mean [0.44647953, 0.44253506, 0.377722459], std [0.192316791, 0.181008749, 0.167992736]
• train B : mean [0.34149347, 0.334706621, 0.285607109], std [0.143612299, 0.139155252,0.131667209 ]
• test A : mean [0.438983135, 0.436034726, 0.375627972], std [0.211983594, 0.191771049, 0.178430633]
• test B : mean [0.347689202, 0.346141112, 0.306166659], std [0.155347389, 0.148615829, 0.147250213]
• train+test A : mean [0.443758338, 0.440175439, 0.37696216 ], std [0.199455841, 0.184915464, 0.171781692]
• train+test B : mean [0.343742521, 0.338857341, 0.293070225], std [0.147872137, 0.142589441, 0.13732384 ]

附录3——类别统计数据：

                   bg     changePixel_sum   636876269   31066643Pixel_pct    0.953489  0.0465109Sample_sum        638        573Sample_pct   0.526837   0.473163
