背景介绍

EdgeBoard嵌入式AI解决方案是百度面向嵌入式与边缘计算场景打造的系列软硬件方案。丰富的软硬件选型，可适应多变的场景与边缘部署环境。无缝兼容百度大脑工具平台与算法模型，开发者可轻松上手，集成应用。

在该系列的第一个项目中，我们研究了如何将基于PaddleX训练的自定义模型部署到EdgeBoard，详见：手把手教你用Edgeboard部署模型（一）：PaddleX+YoloV3

在本文中，我们探讨EdgeBoard支持的另一种模型训练、部署方式，BML模型部署。

BML模型训练

BML 全功能AI开发平台

BML全功能AI开发平台是一个面向企业和个人开发者的机器学习集成开发环境，提供兼具效果与性能的卓越AI开发体验，有高性能的算力支持、强大的数据处理服务、高精度训练效果、丰富完善的开发方案、广泛适配的模型推理服务、全面丰富的交付方案诸多优势，为经典机器学习和深度学习提供了从数据处理、模型训练、模型管理到模型推理的全生命周期管理服务，帮助用户更快的构建、训练和部署模型。与EdgeBoard合作推出软硬一体方案。将EdgeBoard与BML模型深度适配，可应用于工业分拣、视频监控等多种设备端离线计算场景，让离线AI落地更轻松。

虽然是收费平台，但是现在正在搞活动，因此本文的操作其实都可以免费完成，序列号有90天有效期。

BML全功能开发平台主页：https://ai.baidu.com/bml/
BML使用文档请参考：https://ai.baidu.com/ai-doc/BML/Ekhvg0smz
BML中适用于Edgeboard的模型请参考：https://ai.baidu.com/bml/app/adapt?templateType=undefined&soc=edgeboard

在BML上训练安全帽检测模型

这里直接使用了BML官方3日打卡课的教程，不仅包括了如何训练模型，还能免费薅算力

DAY1：创建数据集和模型
DAY2：模型训练并发布
DAY3：创建在线服务并调用

其实仅就这个项目而言，第三步不做也行，不过读者也可以参考，毕竟离线部署的操作和在线部署前面有些类似。

——当然了，还可以领算力卡，操作下也没坏处。

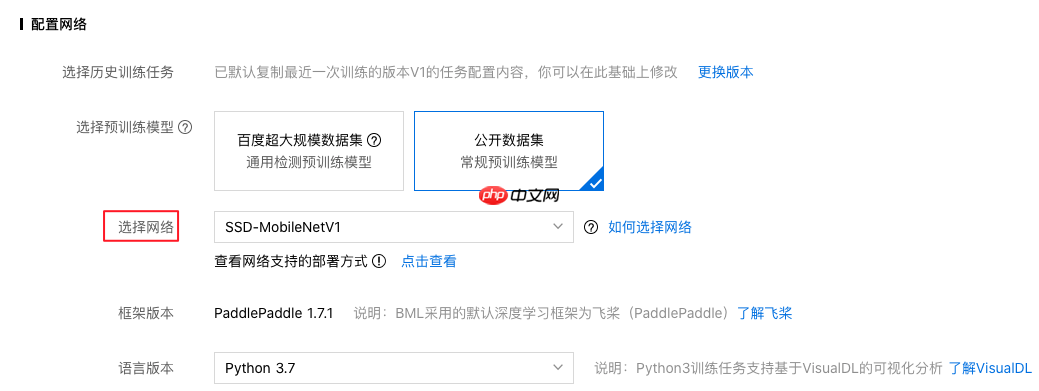

需要注意的是，如果我们想要在EdgeBoard部署BML训练的模型，首先要确保网络结构EdgeBoard可以支持。当然，如果是教程里的示例，EB是可以支持的，具体可以查看支持列表。手把手教你用Edgeboard部署模型（二）：BML离线部署 - php中文网

准备EdgeBoard离线部署模型

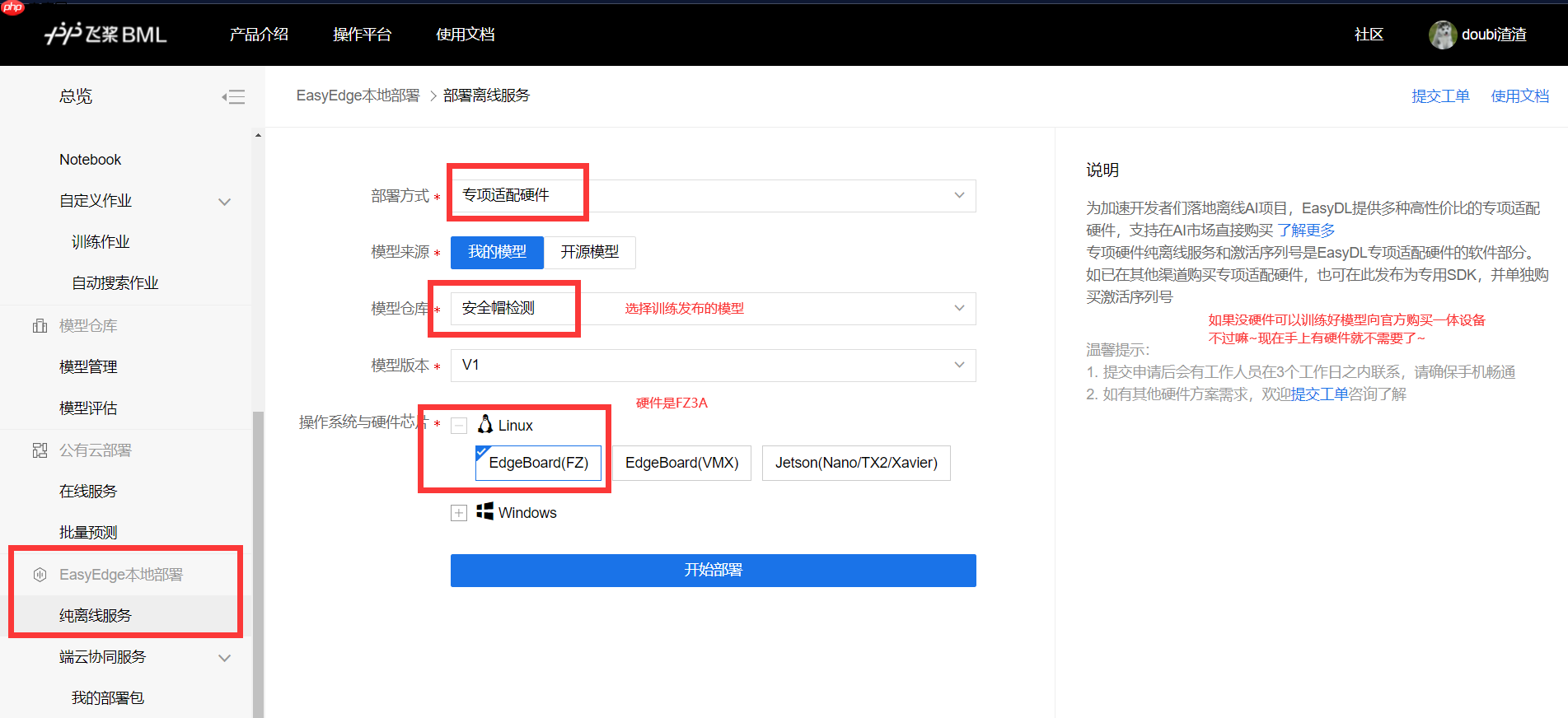

这边其实没太多难点，跟着文档一步步走就行。

手把手教你用Edgeboard部署模型（二）：BML离线部署 - php中文网

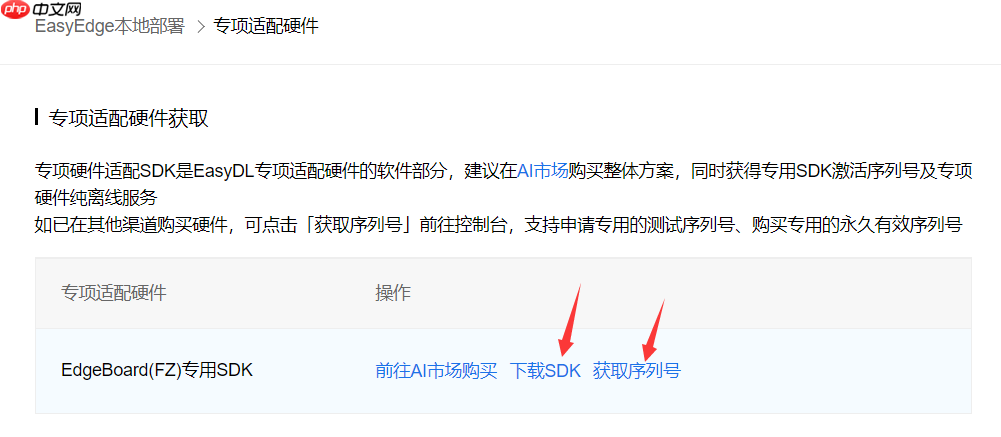

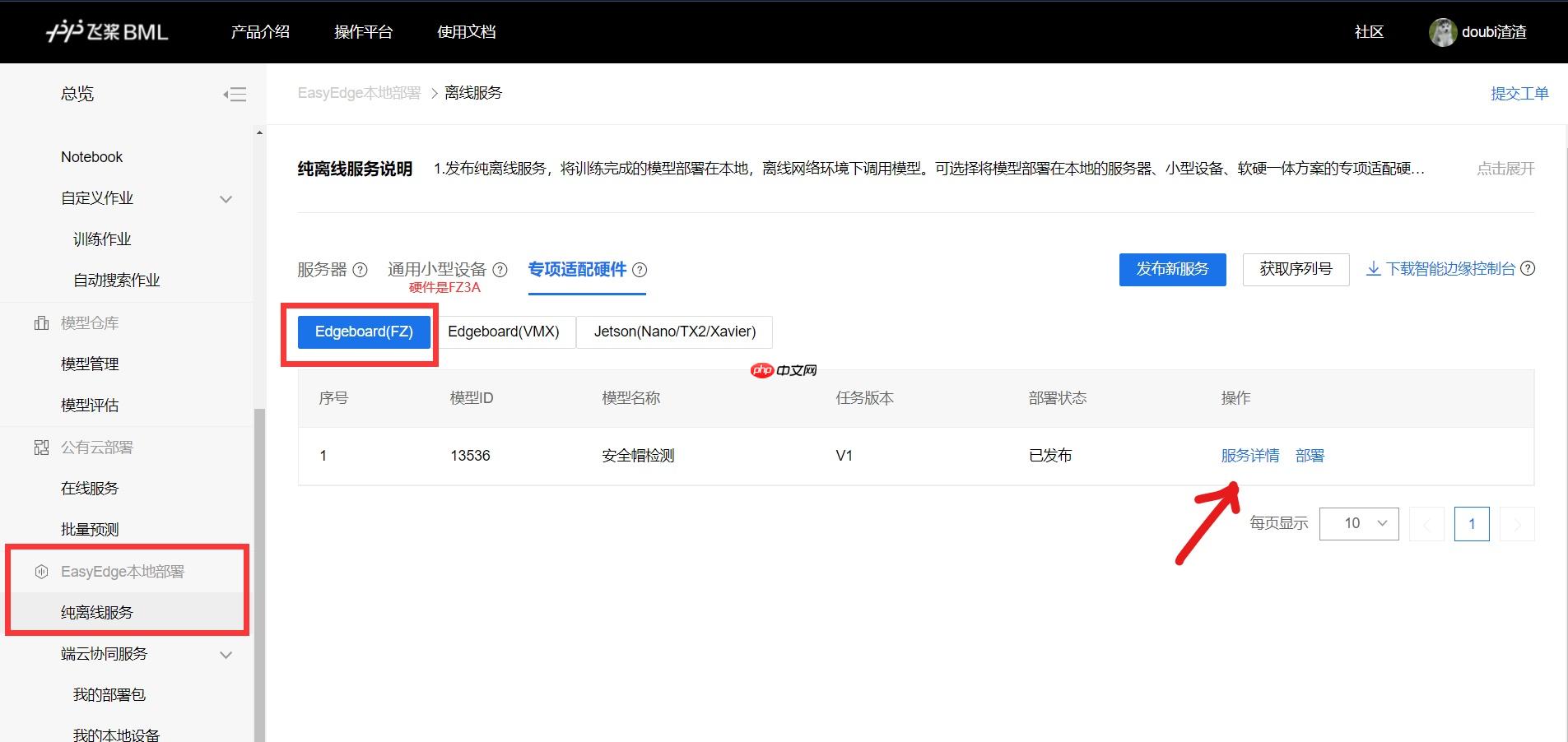

模型发布完成后，从【服务详情】里点进去，下载SDK获取序列号

手把手教你用Edgeboard部署模型（二）：BML离线部署 - php中文网

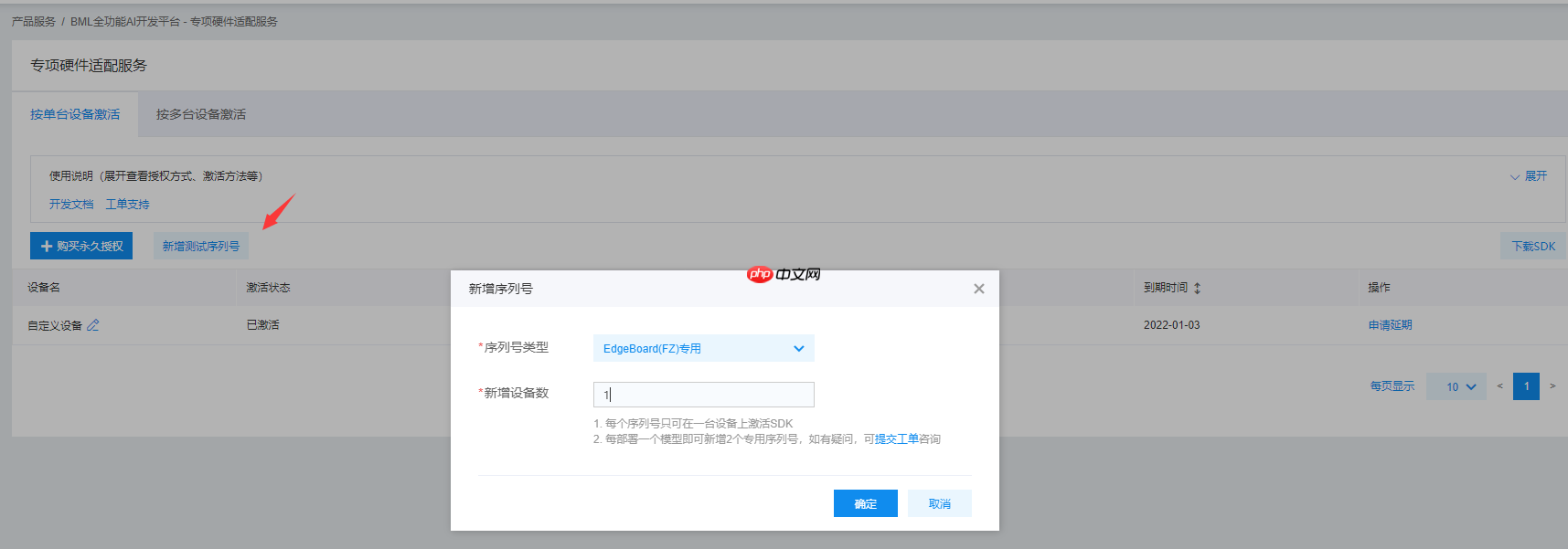

如果我们只是要测试下效果，申请个临时的测试序列号就行啦。

手把手教你用Edgeboard部署模型（二）：BML离线部署 - php中文网

最终，我们得到了一个zip格式的SDK压缩包，以及一串序列号。SDK压缩包（文件做了重命名）中内容如下：

EasyEdge/
├── RES #模型文件│   ├── conf.json
│   ├── label_list.txt
│   ├── model
│   ├── params
│   └── preprocess_args.json
├── cpp
│   ├── baidu_easyedge_linux_cpp_aarch64_EdgeBoardFZ1.4_gcc7.5_v1.3.2_20210824 # 支持的是旧版软核，本文不用│   └── baidu_easyedge_linux_cpp_aarch64_EdgeBoardFZ1.5_gcc7.5_v1.3.2_20210824
│       ├── bin #demo可执行文件│       ├── include #头文件│       │   └── easyedge
│       ├── lib #动态库│       ├── src #demo源文件│       │   ├── CMakeLists.txt
│       │   ├── cmake
│       │   ├── common
│       │   ├── demo_image_inference #图像推理demo│       │   ├── demo_serving #http服务demo│       │   └── demo_video_inference #视频推理demo│       └── thirdparty
│           └── opencv

登录后复制

EdgeBoard联网操作

修改时间

应当注意的是，使用BML模型是需要用序列号激活的，激活需要联网——而且还会比对序列号的有效期，所以一定要把EdgeBoard的默认时间改过来。

# 修改系统时间date --set "2021-10-04 20:48:00"

登录后复制

通过电脑共享网络

参考EdgeBoard连接外网方式，由于在本文中EdgeBoard是和计算机通过网线直连，因此选择了【通过电脑共享网络】的方式。

手把手教你用Edgeboard部署模型（二）：BML离线部署 - php中文网

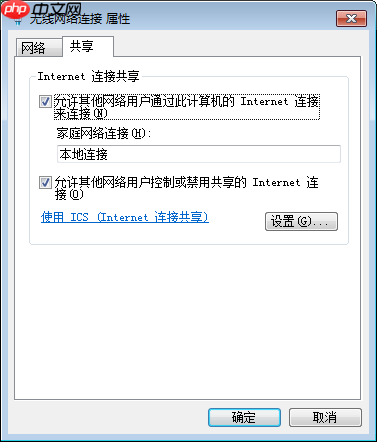

EdgeBoard直连电脑的情况下，可以将电脑的无线网络分享给本地连接，如下图更改无线网络连接属性，勾选interface连接共享，此时本地连接ip地址变为192.168.137.1。同时更改EdgeBoard的ip地址也在137网段，更改方法参见EdgeBoard ip地址修改，EdgeBoard更改后重启。注意：如果电脑在共享属性下没有家庭网络连接的选项，会共享不成功。

EdgeBoard修改临时联网IP

sudo ifconfig eth0 192.168.137.254/24
sudo route add default gw 192.168.137.1 eth0echo “nameserver 8.8.8.8” > /etc/resolve.conf

登录后复制

再次查看目前的网络配置

edgeboard-183:~# ifconfigeth0      Link encap:Ethernet  HWaddr 00:0a:35:ac:c1:db
          inet addr:192.168.137.30  Bcast:192.168.137.255  Mask:255.255.255.0
          inet6 addr: fe80::20a:35ff:feac:c1db/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST DYNAMIC  MTU:1500  Metric:1
          RX packets:2267 errors:0 dropped:0 overruns:0 frame:0
          TX packets:3737 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:133368 (130.2 KiB)  TX bytes:488014 (476.5 KiB)
          Interrupt:31

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:1159 errors:0 dropped:0 overruns:0 frame:0
          TX packets:1159 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:92488 (90.3 KiB)  TX bytes:92488 (90.3 KiB)

登录后复制

确认联网成功

edgeboard-183:~# ping www.baidu.comPING www.baidu.com (163.177.151.110): 56 data bytes
64 bytes from 163.177.151.110: seq=0 ttl=51 time=31.706 ms
64 bytes from 163.177.151.110: seq=1 ttl=51 time=55.466 ms
64 bytes from 163.177.151.110: seq=2 ttl=51 time=35.449 ms
64 bytes from 163.177.151.110: seq=3 ttl=51 time=30.011 ms
64 bytes from 163.177.151.110: seq=4 ttl=51 time=70.884 ms

登录后复制

需要注意的是，以上方法只是临时的，因为重启EdgeBoard后，ip又变回默认设置了。

edgeboard-183:~# ifconfigeth0      Link encap:Ethernet  HWaddr 00:0a:35:ac:c1:db
          inet addr:192.168.1.254  Bcast:192.168.1.255  Mask:255.255.255.0
          inet6 addr: fe80::20a:35ff:feac:c1db/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST DYNAMIC  MTU:1500  Metric:1
          RX packets:205 errors:0 dropped:0 overruns:0 frame:0
          TX packets:121 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:15505 (15.1 KiB)  TX bytes:18076 (17.6 KiB)
          Interrupt:31

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:14 errors:0 dropped:0 overruns:0 frame:0
          TX packets:14 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:1227 (1.1 KiB)  TX bytes:1227 (1.1 KiB)

登录后复制

如果读者需要长期使用BML模型，可以修改EdgeBoard网络配置文件/etc/network/interface，本文只是个测试，因此就先用临时方案了。

BML模型部署

编译SDK

首先把SDK文件上传到EB，然后重新编译（文档中预编译的方案执行不成功）

注意到，FZ3A这个板卡其实存储空间不大，如果按照上一篇文章的操作，到这里有可能SDK因剩余存储空间不足而上传失败。可以考虑删除旧版软核等文件，释放一下存储。

可图大模型

可图大模型（Kolors）是快手大模型团队自研打造的文生图AI大模型

查看详情

# 解压sdkunzip EasyEdge.zip# 解压tar.gzcd EasyEdge/cpp
tar xvf baidu_easyedge_linux_cpp_aarch64_EdgeBoardFZ1.5_gcc7.5_v1.3.2_20210824.tar.gz

登录后复制

#进入src目录，cd src
mkdir build #创建build文件夹cd build #打开build文件夹rm -rf * #清空build文件夹cmake .. #调用cmake 创建Makefilemake #编译工程

登录后复制

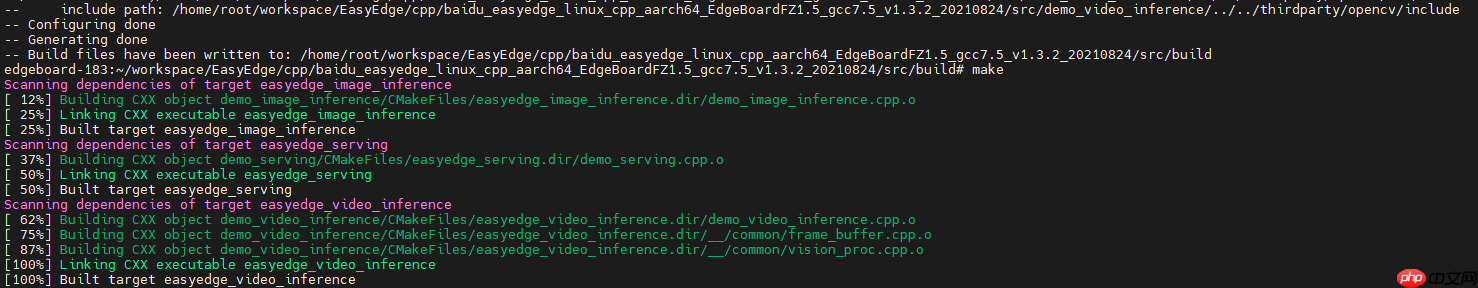

整个编译过程其实花的时间挺短的，很快就成功了。手把手教你用Edgeboard部署模型（二）：BML离线部署 - php中文网

编译完成后，build文件夹下会产生demo_image_inference、demo_serving、demo_video_inference三个装有对应可执行文件的文件夹，进入对应文件夹目录，执行相应的功能，执行成功任意一个demo，就可以激活成功。

测试效果

单张图片预测

这里的【RES资源文件夹路径】其实就是放模型的那个目录

# 进入build文件夹cd ~/workspace/EasyEdge/cpp/baidu_easyedge_linux_cpp_aarch64_EdgeBoardFZ1.5_gcc7.5_v1.3.2_20210824/src/build/demo_image_inference# 设置LD_LIBRARY_PATH为SDK部署包中的lib目录export LD_LIBRARY_PATH=../../lib# 执行easyedge_image_inference {RES资源文件夹路径} {测试图片路径} {序列号}./easyedge_image_inference ../../../../../RES/ ../../../../../RES/1.jpeg "1111-1111-1111-1111"

登录后复制

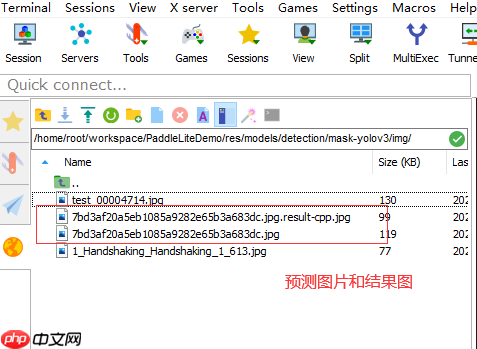

实际执行效果如下：选用了上一个项目放进去的安全帽检测图片，指定绝对路径预测，部署后会直接在原来路径下生成结果文件。

edgeboard-183:~/workspace/EasyEdge/cpp/baidu_easyedge_linux_cpp_aarch64_EdgeBoardFZ1.5_gcc7.5_v1.3.2_20210824/src/build/demo_image_inference# ./easyedge_image_inference ../../../../../RES/ /home/root/workspace/PaddleLiteDemo/res/models/detection/mask-yolov3/img/7bd3af20a5eb1085a9282e65b3a683dc.jpg "0406-DFD4-3DA0-0703"result size : 2
2, helmet, p:0.965438, coordinate: 0.484771, 0.0180491, 0.737253, 0.471222
2, helmet, p:0.91078, coordinate: 0.247744, 0, 0.446785, 0.361257
save result image to /home/root/workspace/PaddleLiteDemo/res/models/detection/mask-yolov3/img/7bd3af20a5eb1085a9282e65b3a683dc.jpg.result-cpp.jpg
Done

登录后复制

手把手教你用Edgeboard部署模型（二）：BML离线部署 - php中文网

HTTP服务部署

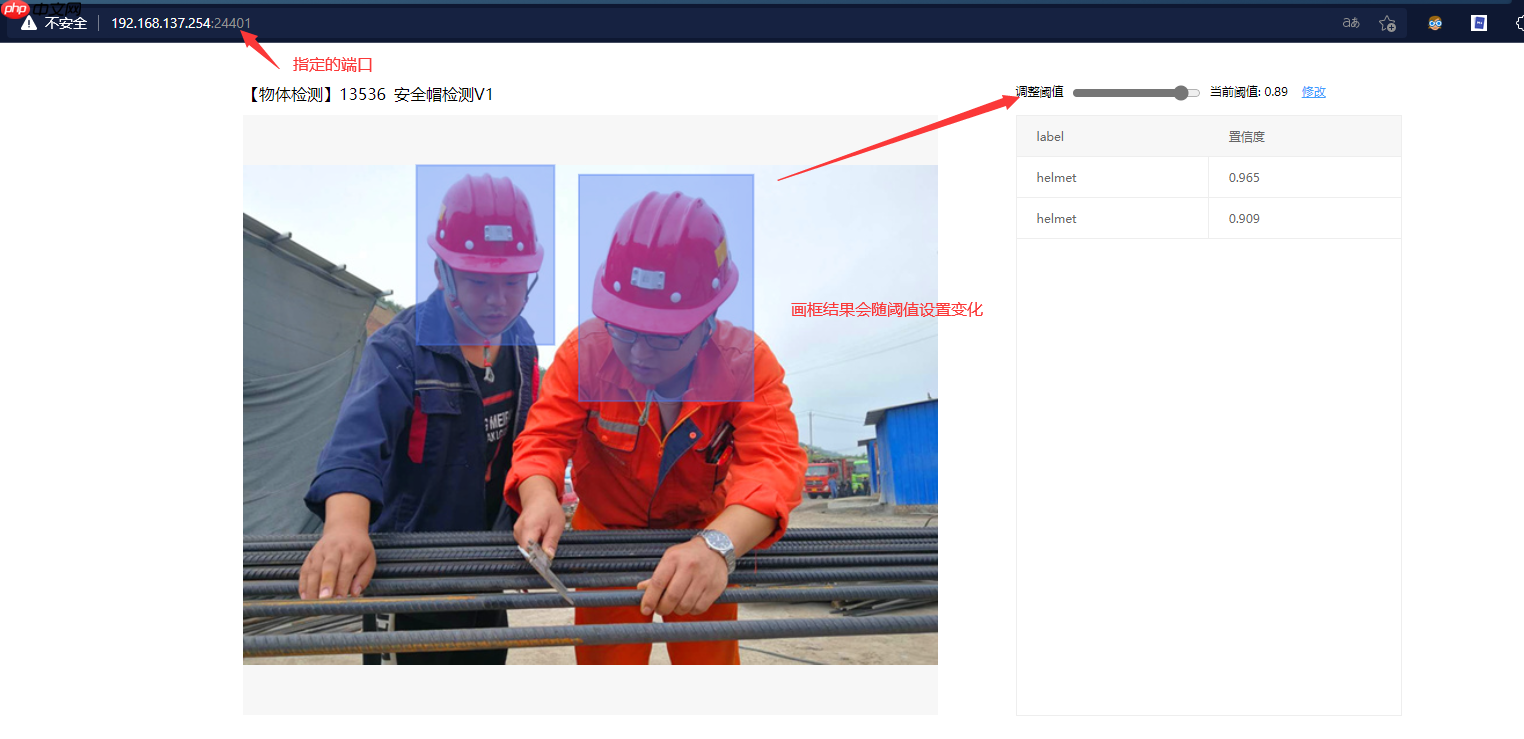

可以将单张图片预测的服务，发布到指定的ip和端口

# 进入build文件夹cd ~/workspace/EasyEdge/cpp/baidu_easyedge_linux_cpp_aarch64_EdgeBoardFZ1.5_gcc7.5_v1.3.2_20210824/src/build/demo_serving# ./easyedge_serving {RES资源文件夹路径} {序列号} {host, default 0.0.0.0} {port, default 24401}
 ./easyedge_serving ../../../RES "1111-1111-1111-1111" 0.0.0.0  24401

登录后复制

./easyedge_serving ../../../../../RES/ "0406-DFD4-3DA0-0703" 0.0.0.0  24401

登录后复制

手把手教你用Edgeboard部署模型（二）：BML离线部署 - php中文网

视频流预测

SDK包含视频推理的demo，如果给一段视频，执行结果会以视频存储的方式将预测出的视频帧保存成build目录下的0.result.mp4文件。

# 进入build文件夹cd ~/workspace/EasyEdge/cpp/baidu_easyedge_linux_cpp_aarch64_EdgeBoardFZ1.5_gcc7.5_v1.3.2_20210824/src/build/demo_video_inference# 执行方式：easyedge_image_inference {RES_dir} {video_type} {video_src} {serial_rum}./easyedge_video_inference ../../../../../RES/ 1 /home/root/video.mp4 "1111-1111-1111-1111"

登录后复制

easyedge_image_inference参数定义：

RES_dir ：模型存放目录

video-type：视频类型，1表示本地视频，视频位置写本地视频位置；2表示使用摄像头输入，目前只支持usb免驱摄像头，视频位置写摄像头的index，可在系统中执行ls /dev/video*查看插入的摄像头index，如果是/dev/video2，则视频位置写2。

video_src：视频位置，如果视频类型为1，写本地视频视频位置；如果视频类型为2，写摄像头index。

serial_rum：序列号，如果设备已激活，该参数可选。

注意： demo_video_inference功能暂不支持display，不支持接入minidp显示器实时显示。

不过，这里我们使用的视频流预测，是直接通过外接摄像头实现的。

注意，这里有个坑，如果装了摄像头但是出现Cannot open source: /dev/video0的报错，原因是因为这个摄像头资源被占用了。

抢占资源的就是在前置项目中配置的EdgeBoard管理系统！！！管理系统开机默认启动，如果对摄像头做了配置，一开机管理系统就把摄像头的资源拿走了！！！

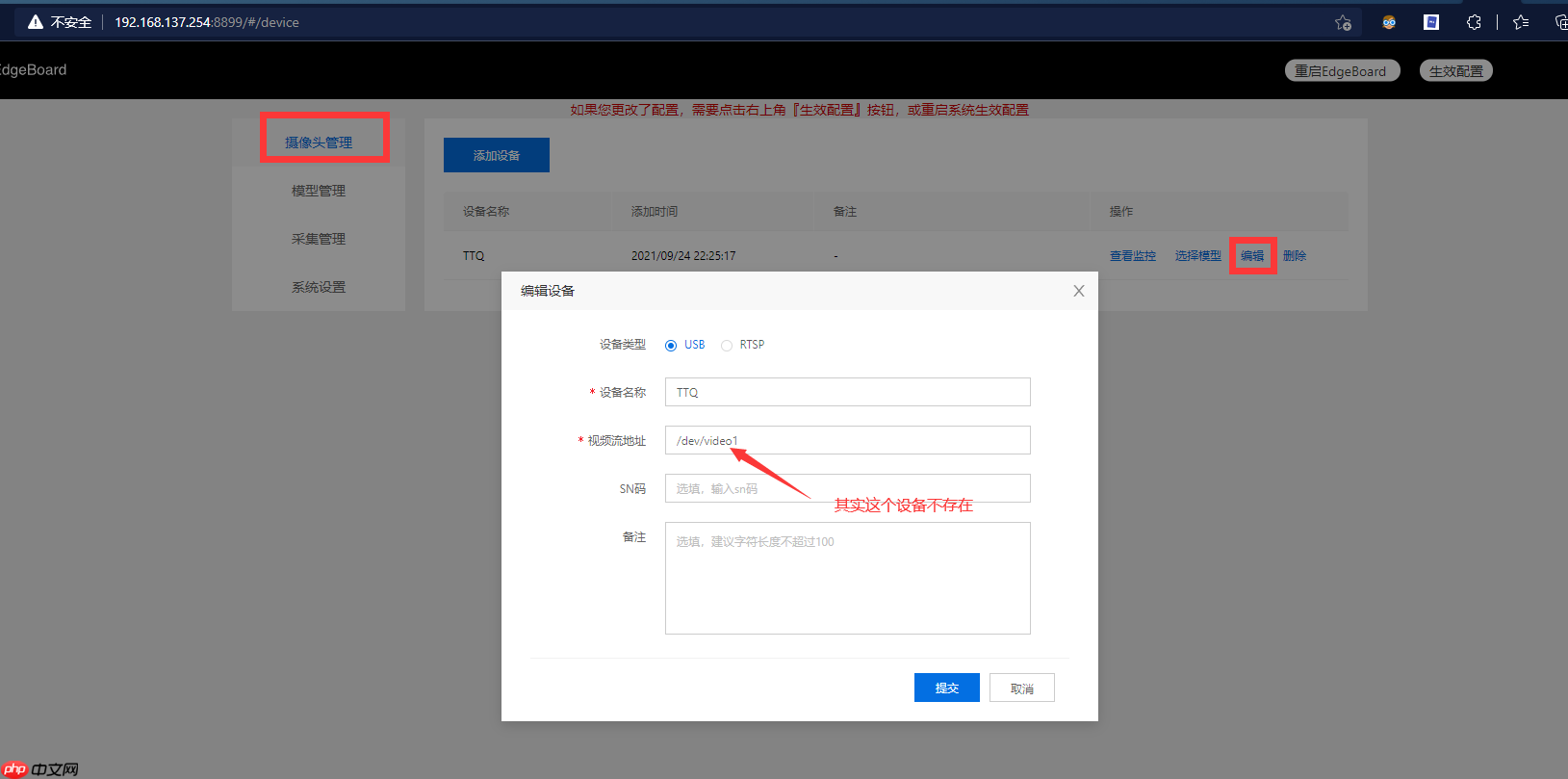

最快的解决办法，就是把管理系统摄像头的路径编辑一下，然后重启！（不要删除摄像头，不然以后还得重新配置）

手把手教你用Edgeboard部署模型（二）：BML离线部署 - php中文网

预测效果如下：可以看出，视频流是一帧一帧预测的。

edgeboard-183:~/workspace/EasyEdge/cpp/baidu_easyedge_linux_cpp_aarch64_EdgeBoardFZ1.5_gcc7.5_v1.3.2_20210824/src/build/demo_video_inference# ./easyedge_video_inference ../../.A0-0703"input fps: 30, width: 640, height: 480
2021-10-06 00:56:13,929 INFO [EasyEdge] 547565068304 ==== frame id: 0 ====
2021-10-06 00:56:13,929 INFO [EasyEdge] 547565068304 is_needed: true3, head, p:0.936849, coordinate: 0.265797, 0.303112, 0.595704, 0.854871
2, helmet, p:0.308001, coordinate: 0.246313, 0.32209, 0.608355, 0.883078
2021-10-06 00:56:14,755 INFO [EasyEdge] 547565068304 ==== frame id: 1 ====
2021-10-06 00:56:14,755 INFO [EasyEdge] 547565068304 is_needed: true3, head, p:0.936849, coordinate: 0.265797, 0.303112, 0.595704, 0.854871
2, helmet, p:0.308001, coordinate: 0.246313, 0.32209, 0.608355, 0.883078
2021-10-06 00:56:14,898 INFO [EasyEdge] 547565068304 ==== frame id: 2 ====
2021-10-06 00:56:14,898 INFO [EasyEdge] 547565068304 is_needed: true3, head, p:0.86643, coordinate: 0.226212, 0.341875, 0.563942, 0.821873
2021-10-06 00:56:15,076 INFO [EasyEdge] 547565068304 ==== frame id: 3 ====
2021-10-06 00:56:15,076 INFO [EasyEdge] 547565068304 is_needed: true3, head, p:0.885813, coordinate: 0.211774, 0.33184, 0.562473, 0.858988
2, helmet, p:0.337755, coordinate: 0.193702, 0.275792, 0.589217, 0.817867
2021-10-06 00:56:15,249 INFO [EasyEdge] 547565068304 ==== frame id: 4 ====
2021-10-06 00:56:15,249 INFO [EasyEdge] 547565068304 is_needed: true3, head, p:0.887917, coordinate: 0.2062, 0.340431, 0.550655, 0.871187
2, helmet, p:0.277928, coordinate: 0.181167, 0.299305, 0.578772, 0.826651
2021-10-06 00:56:15,415 INFO [EasyEdge] 547565068304 ==== frame id: 5 ====
2021-10-06 00:56:15,415 INFO [EasyEdge] 547565068304 is_needed: true3, head, p:0.762959, coordinate: 0.281878, 0.289703, 0.60245, 0.797125
2, helmet, p:0.333646, coordinate: 0.230875, 0.251128, 0.60219, 0.811976
2021-10-06 00:56:15,612 INFO [EasyEdge] 547565068304 ==== frame id: 6 ====
2021-10-06 00:56:15,612 INFO [EasyEdge] 547565068304 is_needed: true3, head, p:0.962207, coordinate: 0.273251, 0.282059, 0.586766, 0.821948
2, helmet, p:0.247164, coordinate: 0.240881, 0.232974, 0.580364, 0.793412
2021-10-06 00:56:15,798 INFO [EasyEdge] 547565068304 ==== frame id: 7 ====
2021-10-06 00:56:15,798 INFO [EasyEdge] 547565068304 is_needed: true3, head, p:0.91732, coordinate: 0.259767, 0.265151, 0.580276, 0.778973
2, helmet, p:0.295565, coordinate: 0.222856, 0.232002, 0.571475, 0.769648
2021-10-06 00:56:15,971 INFO [EasyEdge] 547565068304 ==== frame id: 8 ====
2021-10-06 00:56:15,971 INFO [EasyEdge] 547565068304 is_needed: true3, head, p:0.974546, coordinate: 0.279582, 0.304269, 0.582712, 0.83014
2, helmet, p:0.208045, coordinate: 0.230546, 0.236246, 0.5774, 0.792106
2021-10-06 00:56:16,150 INFO [EasyEdge] 547565068304 ==== frame id: 9 ====
2021-10-06 00:56:16,150 INFO [EasyEdge] 547565068304 is_needed: true3, head, p:0.979111, coordinate: 0.269361, 0.317251, 0.584749, 0.849518
2, helmet, p:0.223544, coordinate: 0.226171, 0.260796, 0.565521, 0.80769

登录后复制
